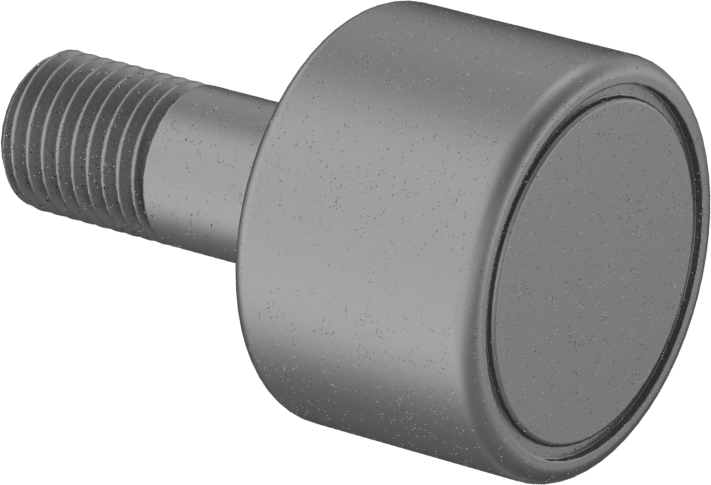

Dişli Ray Makarası, Basınç Yüküne Dayanıklı
8 varyant (Silindir Çapı, Silindir Genişliği); ₺13.662 – ₺36.606
Dişli Ray Makarası, Basınç Yüküne Dayanıklı, radyal ve itme yüklerini aynı anda taşıyarak iş parçalarını yönlendirip konumlandırır. Bu ailede 8 varyant bulunur ve seçim Silindir Çapı ekseninde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺13.662 – ₺36.606 aralığında değişir.
Özellikler
| Silindir Malzemesi | Çelik |
| Silindir Profili | Düz |
| Conta ile | Evet |
| Tahrik Stili | Altıgen |
| Tahrik Konumu | Saplama Ucu |
| Rulo | |

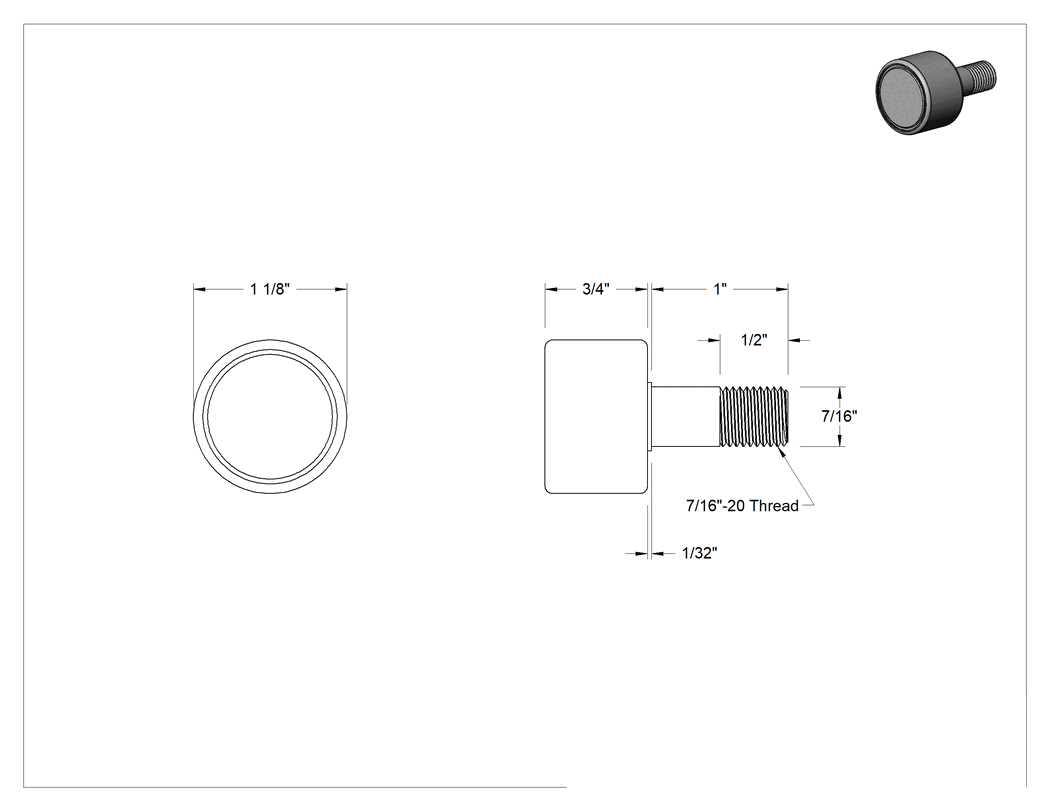

| Çap | 1 1/8"28.6 mm |
| Genişlik | 3/4"19.0 mm |
| Saplama | |
| Çap | 7/16"11.1 mm |
| Uzunluk | 1"25.4 mm |
| Dişler | |
| Boyut | 7/16"-2011.1 mm |
| Uzunluk | 1/2"12.7 mm |
| Omuz | |
| Çap | 1/2"12.7 mm |
| Uzunluk | 1/32"0.79 mm |
| Maksimum Dönüş Hızı | 8,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 230 lb.104 kg |
| Dinamik Radyal | 230 lb.104 kg |
| Statik İtme | 140 lb.63.5 kg |
| Maksimum Sıcaklık | 107°C |
| Rulman Tipi | Bilye |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Chevron SRI2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Performans | İtme Yükü Derecelendirmesi |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | Yuvarlak |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu makaralar, radyal ve itme (üst ve yan) yüklerini aynı anda taşıyacak şekilde tasarlanmıştır. Kam takipçileri olarak da bilinen ray makaraları, iş parçasını yönlendirip konumlandırırken yükleri destekler. Saplamayı doğrudan bir bileşene vidalayın veya delikten montaj için bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır ve yağlayıcıyı tutmak ve yuvarlanma elemanlarını kir ve kirlilikten korumak için uç contalarına sahiptir.
