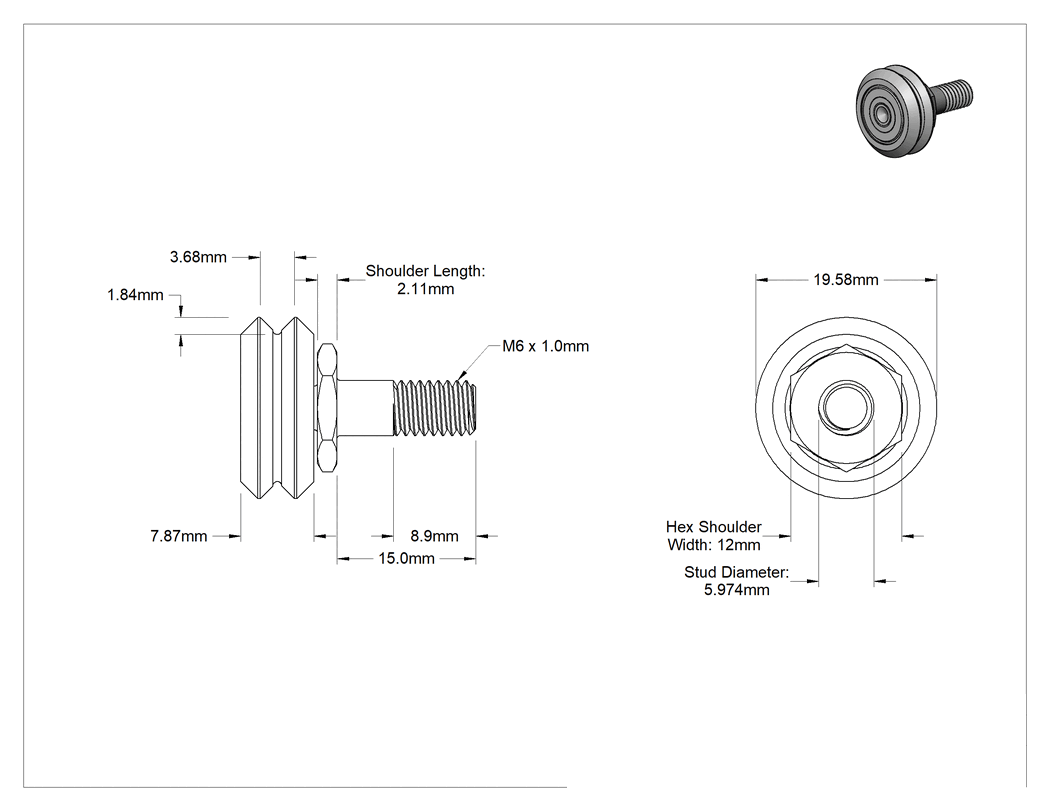

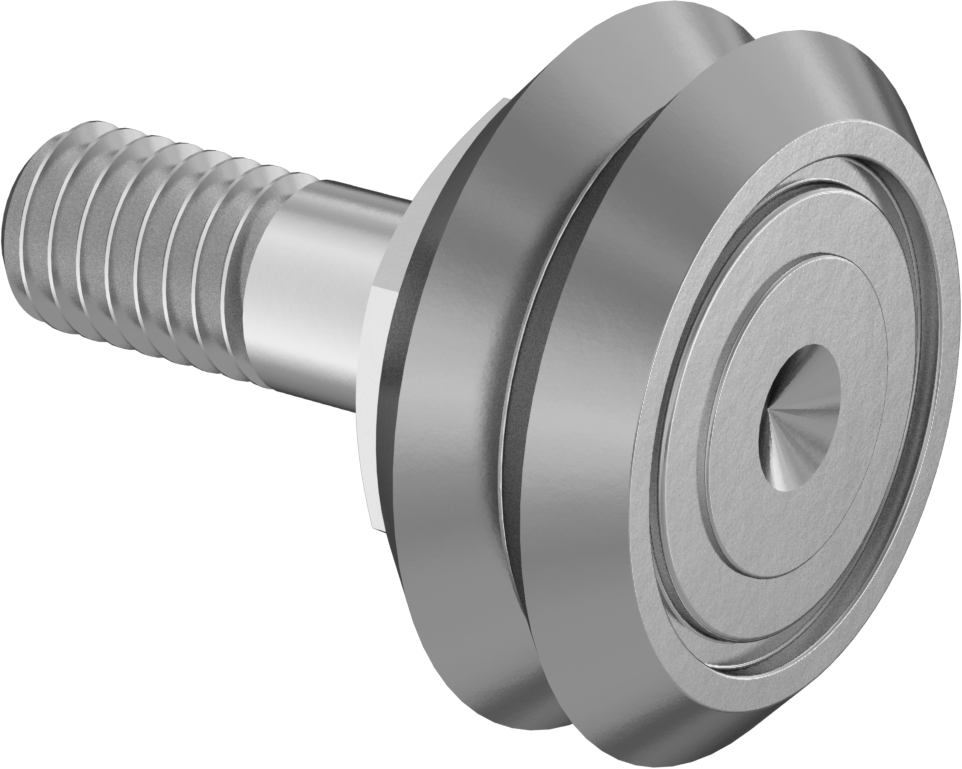

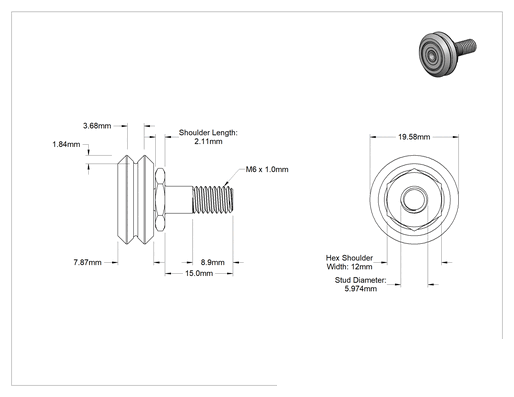

Dişli V-Oluklu Ray Makarası, Dış Omuz, Çelik
2 varyant (Diş Boyutu, Saplama Çapı); ₺8.376 – ₺12.578
Dişli V-Oluklu Ray Makarası, Dış Omuz, Çelik, V-oluklu raylarla birlikte kullanılarak radyal ve itme yüklerini taşır ve kirli ortamlarda güvenilir yönlendirme sağlar. Bu aile, Saplama Çapı ve Diş Boyutu eksenlerinde toplam 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺8.376 – ₺12.578 aralığında değişir.
Özellikler
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Hayır |
| Rulo | |
| Çap | 20 mm |
| Genişlik | 8 mm |
| Saplama | |
| Çap | 6 mm |
| Uzunluk | 15 mm |
| Dişler | |
| Boyut | M6 × 1 mm |
| Uzunluk | 9 mm |
| Omuz Uzunluğu | 2.1 mm |
| Altıgen Omuz Genişliği | 12 mm |
| Yiv | |
| Genişlik | 4 mm |
| Derinlik | 2 mm |
| Maksimum Dönüş Hızı | 5,300 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 270 lb.122 kg |
| Dinamik Radyal | 270 lb.122 kg |
| Statik İtme | 50 lb.22.7 kg |
| Dinamik İtme | 50 lb.22.7 kg |
| Maksimum Sıcaklık | 118°C |
| Rulman Tipi | Bilye |
| Özellikler | Ekranlı |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Shell Alvania EP2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | 303 Paslanmaz Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.
