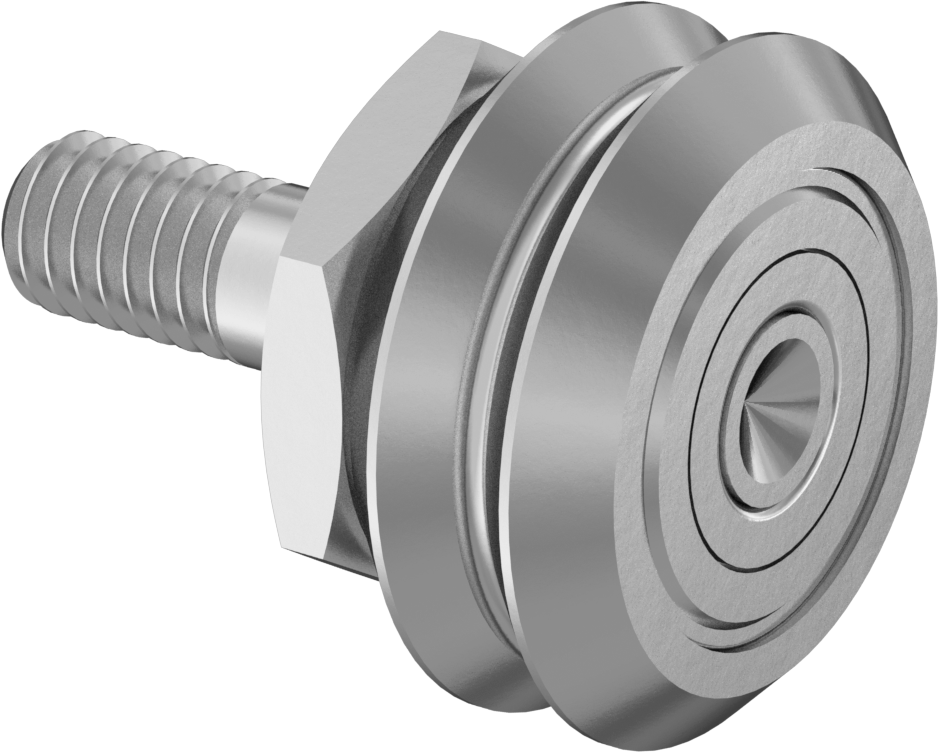

Dişli V-Oluklu Ray Makarası, Conta, Dış Omuz, Çelik
9 varyant (Silindir Çapı, Diş Boyutu); ₺8.330 – ₺26.416
Dişli V-Oluklu Ray Makarası, Conta, Dış Omuz, Çelik, V-oluklu raylar üzerinde yönlendirme ve konumlandırma işlerinde radyal ve itme yüklerini taşır; contalı yapısı kirli ortamlarda toz ve kirleticilere karşı koruma sağlar. Bu ailede 9 varyant bulunur; Silindir Çapı seçenekleri 15 mm ile 60 mm arasında değişir. Fiyat, seçilen kombinasyona göre ₺8.330 – ₺26.416 aralığında değişir.

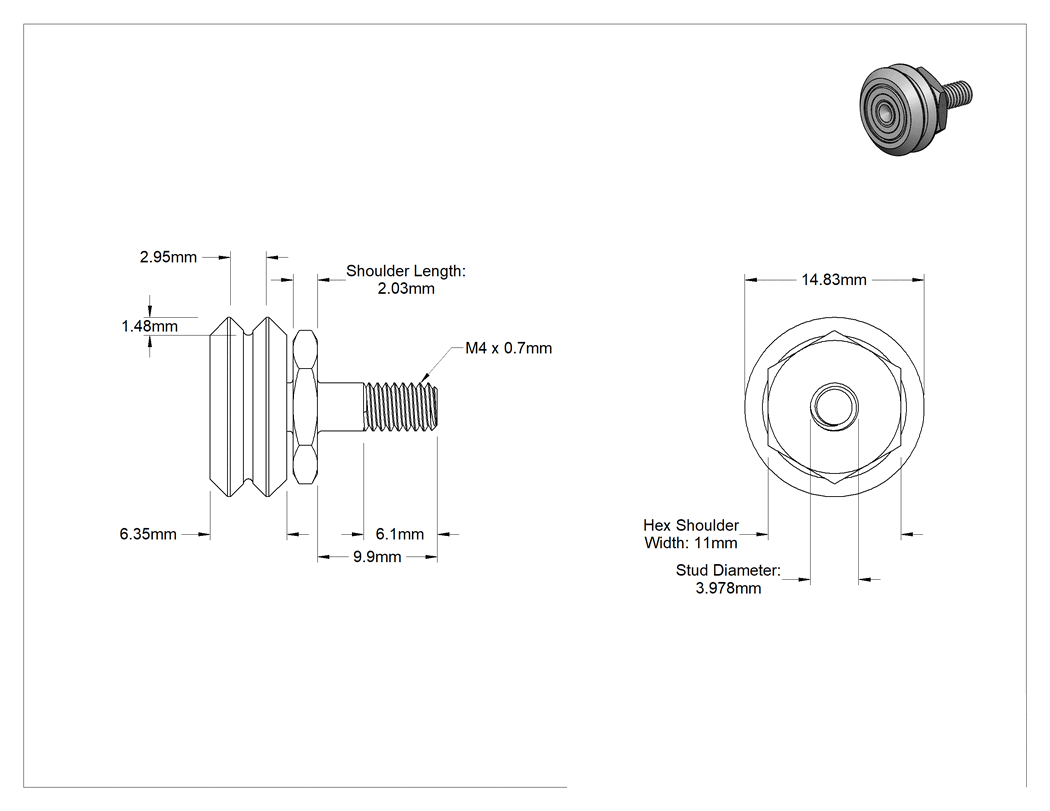

Özellikler
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 15 mm |
| Genişlik | 6 mm |
| Saplama | |
| Çap | 4 mm |
| Uzunluk | 10 mm |
| Dişler | |
| Boyut | M4 × 0.7 mm |
| Uzunluk | 6 mm |
| Omuz Uzunluğu | 2 mm |
| Altıgen Omuz Genişliği | 11 mm |
| Yiv | |
| Genişlik | 3 mm |
| Derinlik | 1 mm |
| Maksimum Dönüş Hızı | 7,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 140 lb.63.5 kg |
| Dinamik Radyal | 140 lb.63.5 kg |
| Statik İtme | 20 lb.9.07 kg |
| Dinamik İtme | 20 lb.9.07 kg |
| Maksimum Sıcaklık | 99°C |
| Rulman Tipi | Bilye |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Shell Alvania EP2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | 303 Paslanmaz Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.
Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
