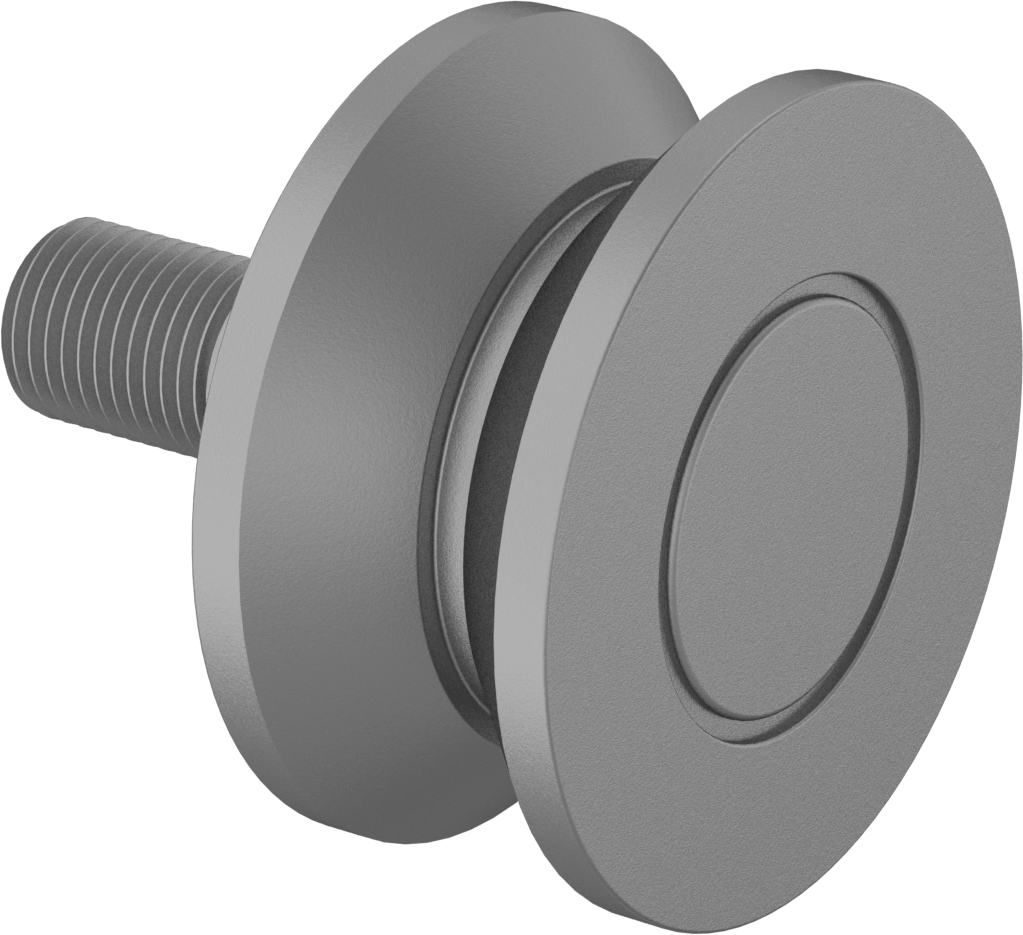

Dişli Ray Makarası, Altıgen Saplı Uç Tahriki
10 varyant (Silindir Çapı, Diş Boyutu); ₺14.766 – ₺55.688
Dişli Ray Makarası, Altıgen Saplı Uç Tahriki, V-oluklu raylarla kullanılmak üzere tasarlanmış olup radyal ve itme yüklerini taşırken kirli ortamlarda da çalışabilir. Silindir Çapı ekseninde 9 seçenekle sunulan bu ailede toplam 10 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺14.766 – ₺55.688 aralığında değişir.

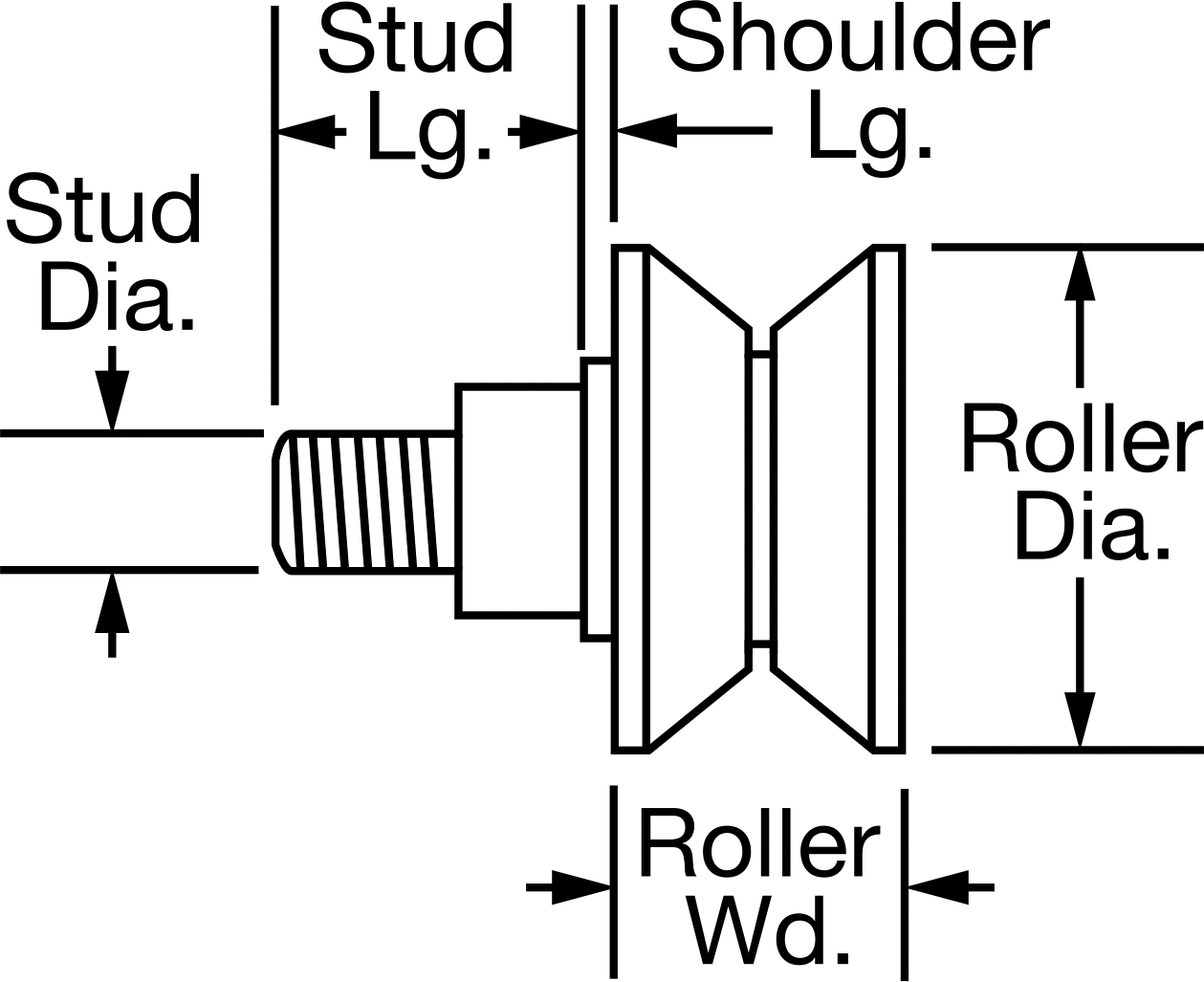

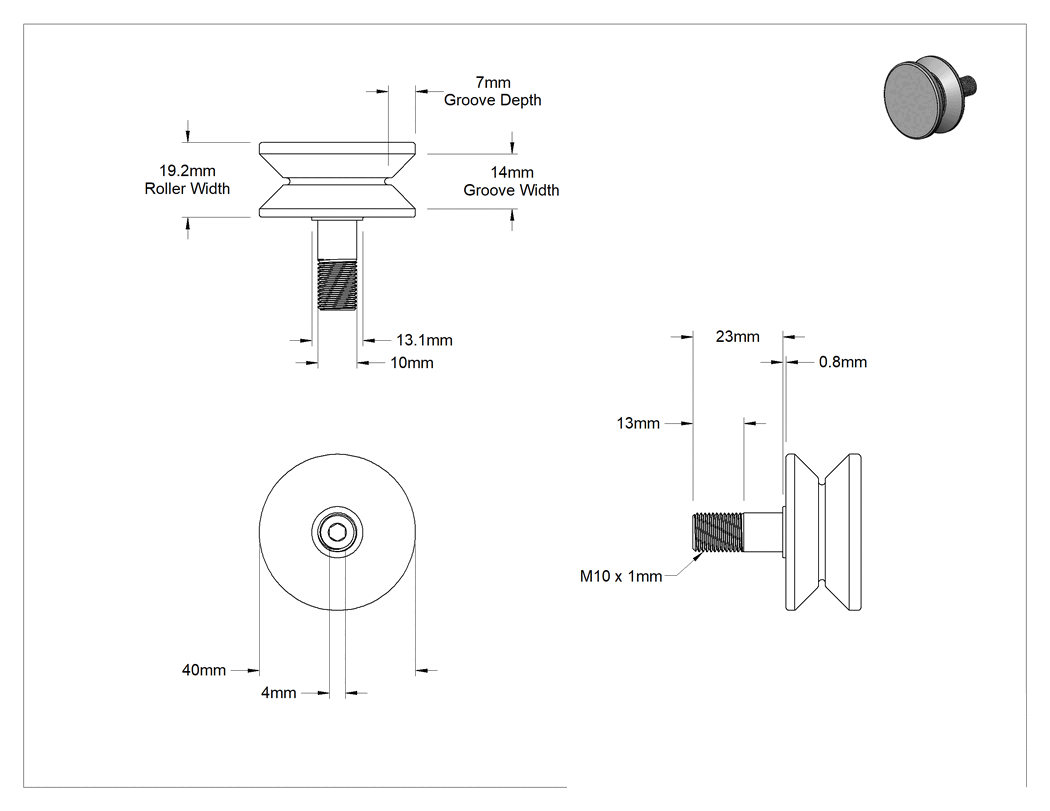

Özellikler
| Tahrik Stili | Altıgen |
| Tahrik Konumu | Saplama Ucu |
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 40 mm |
| Genişlik | 19.2 mm |
| Saplama | |
| Çap | 10 mm |
| Uzunluk | 23 mm |
| Dişler | |
| Boyut | M10 × 1 mm |
| Uzunluk | 13 mm |
| Omuz | |
| Çap | 13.1 mm |
| Uzunluk | 0.8 mm |
| Yiv | |
| Genişlik | 14 mm |
| Derinlik | 7 mm |
| Maksimum Dönüş Hızı | Derecelendirilmemiştir |
| Yük Kapasitesi | |
| Statik Radyal | 220 lb.99.8 kg |
| Dinamik Radyal | 240 lb.109 kg |
| Statik İtme | 130 lb.59.0 kg |
| Maksimum Sıcaklık | 107°C |
| Rulman Tipi | Bilye |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Chevron SRI2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.
Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
