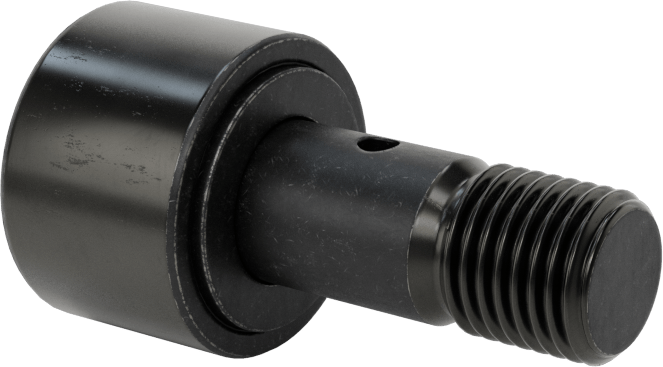

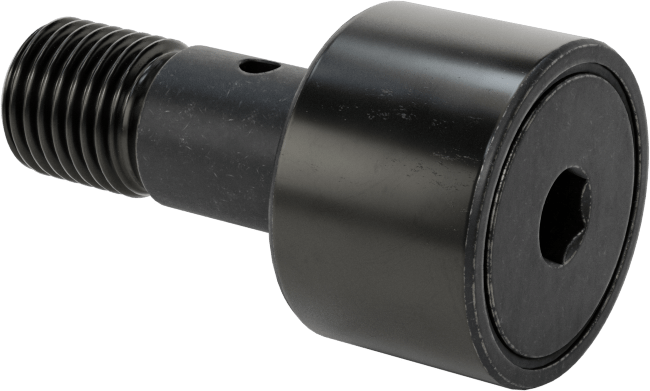

Vidalı Siyah Oksit Çelik Ray Makarası, Düz, Mühür Yok

Vidalı Siyah Oksit Çelik Ray Makarası, Düz, Mühür Yok, yükleri desteklerken parçaları yönlendirip konumlandırmak için kullanılır ve saplaması doğrudan vidalanabilir ya da somunla sabitlenebilir. Bu ailede 5 varyant bulunur. Silindir Çapı seçenekleri 3/4" ile 2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺6.130 – ₺18.708 aralığında değişir.

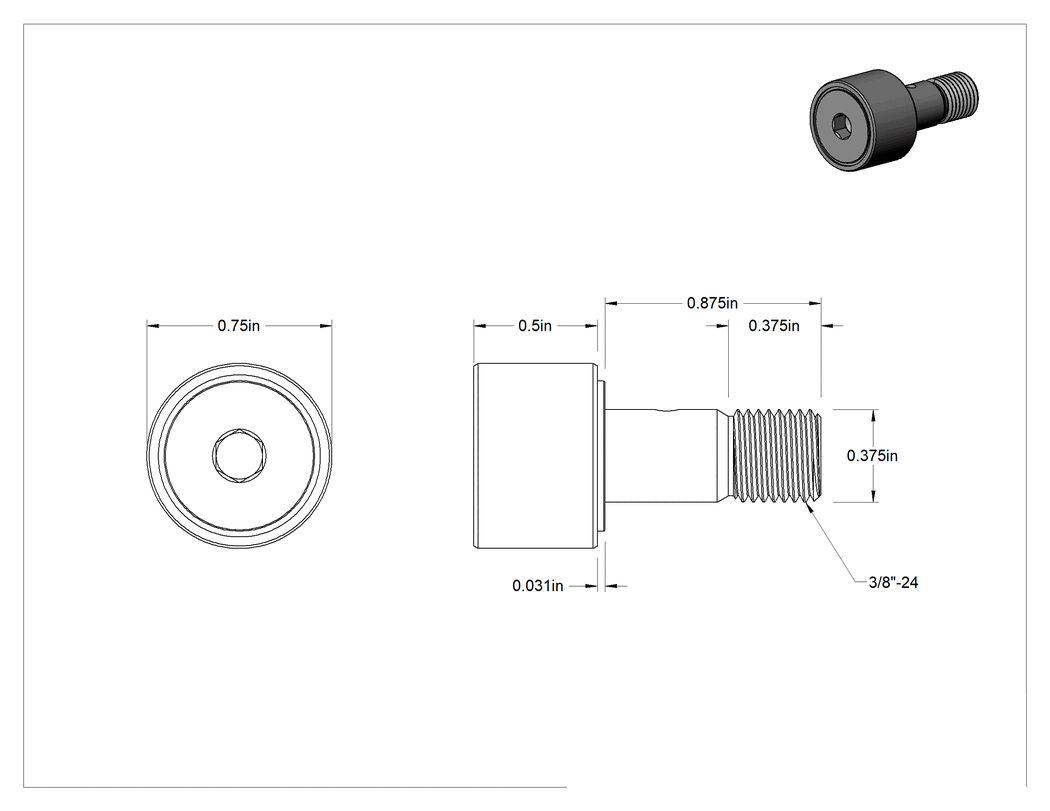

Teknik Çizim

Teknik Çizim

Silindir Çapı

3⁄4"7⁄8"1 3/4"1 7/8"2"

Saplama Çapı

3⁄8"3/4"7/8"

Silindir Genişliği

1⁄2"1"1 1/4"

Diş Boyutu

3⁄8"-243⁄4"-167⁄8"-14

Saplama Uzunluğu

7⁄8"1 3/4"2"

Diş Uzunluğu

3⁄8"7/8"1"

Silindir Malzemesi

Siyah Oksit ÇelikÇelik

Saplama Malzemesi

Siyah Oksit ÇelikÇelik

Omuz Çapı

39⁄64"1 1/4"1 13/32"

₺6.130 Adet

MZ-125146

Paket

Siparişe Ekle

Özellikler

Silindir Malzemesi	Siyah Oksit Çelik
Silindir Profili	Düz
Conta ile	Hayır
Tahrik Stili	Altıgen
Tahrik Konumu	Silindir Kafası
Rulo
Çap	3/4"19.0 mm
Genişlik	1/2"12.7 mm
Saplama
Çap	3/8"9.52 mm
Uzunluk	7/8"22.2 mm
Dişler
Boyut	3/8"-249.52 mm
Uzunluk	3/8"9.52 mm
Omuz
Çap	39/64"15.5 mm
Uzunluk	1/32"0.79 mm
Maksimum Dönüş Hızı	6,000 rpm
Yük Kapasitesi
Statik Radyal	2,000 lb.907 kg
Dinamik Radyal	1,600 lb.726 kg
Maksimum Sıcaklık	121°C
Makara Rulman Tipi	İğne
Yük Yönü için	Radyal
Kılavuz Makara Tipi	Ray
Yağlayıcı	Shell Gadus S2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Yağlama Deliği Konumu	Saplama Ucu, Saplama Tarafı
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	Siyah Oksit Çelik
Ray Makarası Tipi	Yuvarlak
Menşe Ülke	Meksika

Açıklama

Kam takipçileri olarak da bilinen ray makaraları, yükleri desteklerken aynı zamanda parçaları yönlendirir ve konumlandırır. Saplamayı doğrudan bir parçaya vidalayın veya delikten geçirme montajı için bir somunla sabitleyin.
