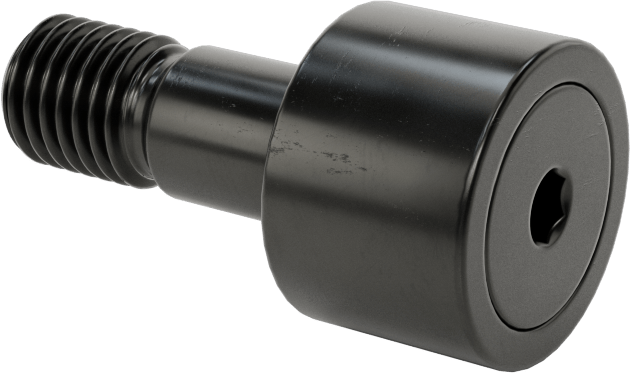

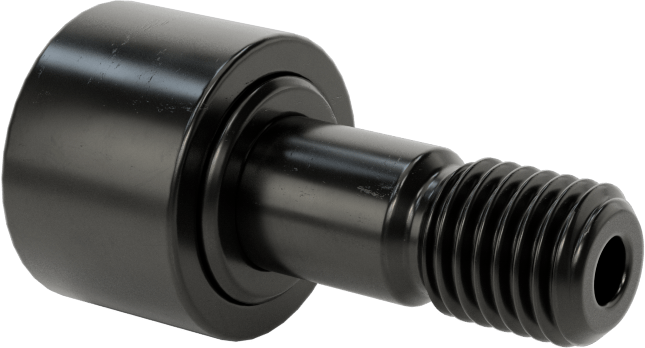

Vidalı Siyah Oksit Çelik Ray Makarası, Conta Olmadan

Vidalı Siyah Oksit Çelik Ray Makarası, Conta Olmadan, yükleri desteklerken parçaları yönlendirip konumlandıran bir kam takipçisidir. Bu ailede 10 varyant bulunur. Silindir Çapı ekseninde 5/8" ile 1 3/4" arasında değişen seçenekler sunulur. Fiyat, seçilen kombinasyona göre ₺8.640 – ₺48.134 aralığında değişir.

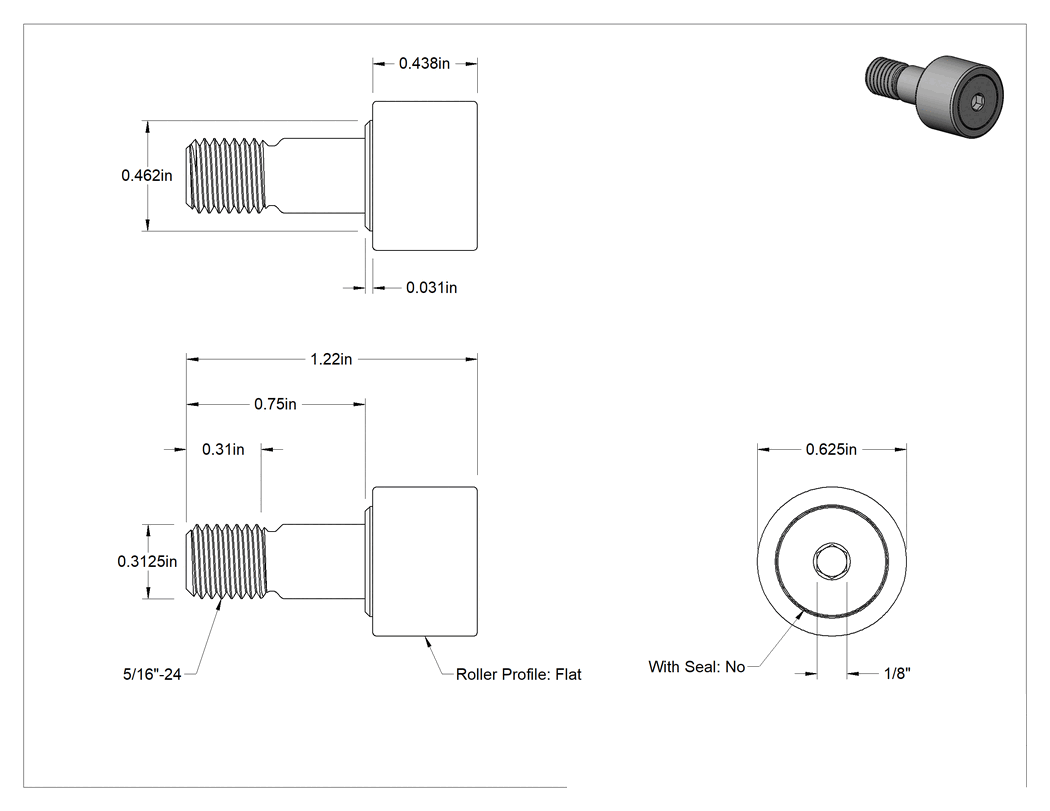

Teknik Çizim

Teknik Çizim

Silindir Çapı

5⁄8"3⁄4"7⁄8"1"1 1/4"1 3/8"1 1/2"1 3/4"1 7/8"2"

Saplama Çapı

5⁄16"7⁄16"5⁄8"3/4"7/8"1"1 1/8"

Silindir Genişliği

7⁄16"1⁄2"5⁄8"3/4"7/8"1"1 1/4"

Diş Boyutu

5⁄16"-247⁄16"-205⁄8"-183⁄4"-167⁄8"-141"-141 1⁄8"-12

Saplama Uzunluğu

3⁄4"7⁄8"1"1 1/4"1 1/2"1 3/4"2"

Dinamik Radyal Yük Kapasitesi

1,600 lb.2,200 lb.950 lb.

Diş Uzunluğu

5⁄16"3⁄8"1⁄2"5/8"3/4"7/8"1"

Statik Radyal Yük Kapasitesi

2,400 lb.4,100 lb.6,000 lb.

Silindir Malzemesi

Siyah Oksit ÇelikÇelik

Saplama Malzemesi

Siyah Oksit ÇelikÇelik

Omuz Çapı

15⁄32"39⁄64"25⁄32"63/64"1 3/32"1 1/4"1 13/32"

₺9.120 Adet

MZ-125484

Paket

Siparişe Ekle

Özellikler

Silindir Malzemesi	Siyah Oksit Çelik
Silindir Profili	Düz
Conta ile	Hayır
Tahrik Stili	Altıgen
Tahrik Konumu	Silindir Kafası
Rulo
Çap	5/8"15.9 mm
Genişlik	7/16"11.1 mm
Saplama
Çap	5/16"7.94 mm
Uzunluk	3/4"19.0 mm
Dişler
Boyut	5/16"-247.94 mm
Uzunluk	5/16"7.94 mm
Omuz
Çap	15/32"11.9 mm
Uzunluk	1/32"0.79 mm
Maksimum Dönüş Hızı	9,000 rpm
Yük Kapasitesi
Statik Radyal	2,400 lb.1089 kg
Dinamik Radyal	950 lb.431 kg
Maksimum Sıcaklık	121°C
Makara Rulman Tipi	İğne
Yük Yönü için	Radyal
Kılavuz Makara Tipi	Ray
Yağlayıcı	Shell Gadus S2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	Siyah Oksit Çelik
Ray Makarası Tipi	Yuvarlak
Menşe Ülke	Meksika

Açıklama

Kam takipçileri olarak da bilinen ray makaraları, yükleri desteklerken aynı zamanda parçaları yönlendirir ve konumlandırır. Saplamayı doğrudan bir parçaya vidalayın veya delikten geçirme montajı için bir somunla sabitleyin.
