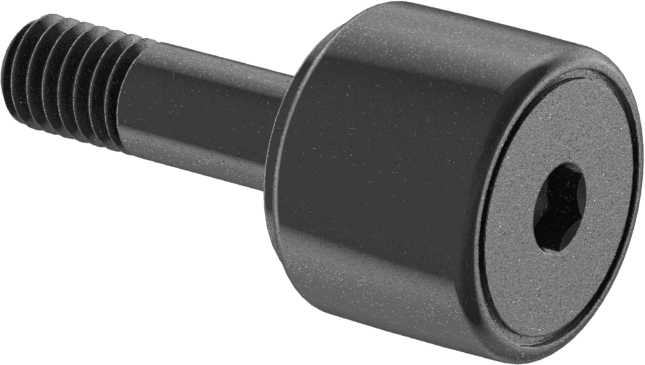

Vidalı Siyah Oksit Çelik Ray Makarası, Bombeli, Contalı
32 varyant (Silindir Çapı, Saplama Çapı); ₺7.472 – ₺69.002
Vidalı Siyah Oksit Çelik Ray Makarası, Bombeli, Contalı, yükleri desteklerken aynı anda parçaları yönlendirip konumlandırmak için kullanılır ve bombeli profili sayesinde hizalanmamış yüzeylerde merkezde kalır. Bu sayfada Silindir Çapı ve Saplama Çapı eksenlerinde toplam 32 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺7.472 – ₺69.002 aralığında değişir.
Özellikler
| Silindir Malzemesi | Siyah Oksit Çelik |
| Silindir Profili | Bombeli |
| Conta ile | Evet |
| Tahrik Stili | Altıgen |
| Tahrik Konumu | Silindir Kafası |

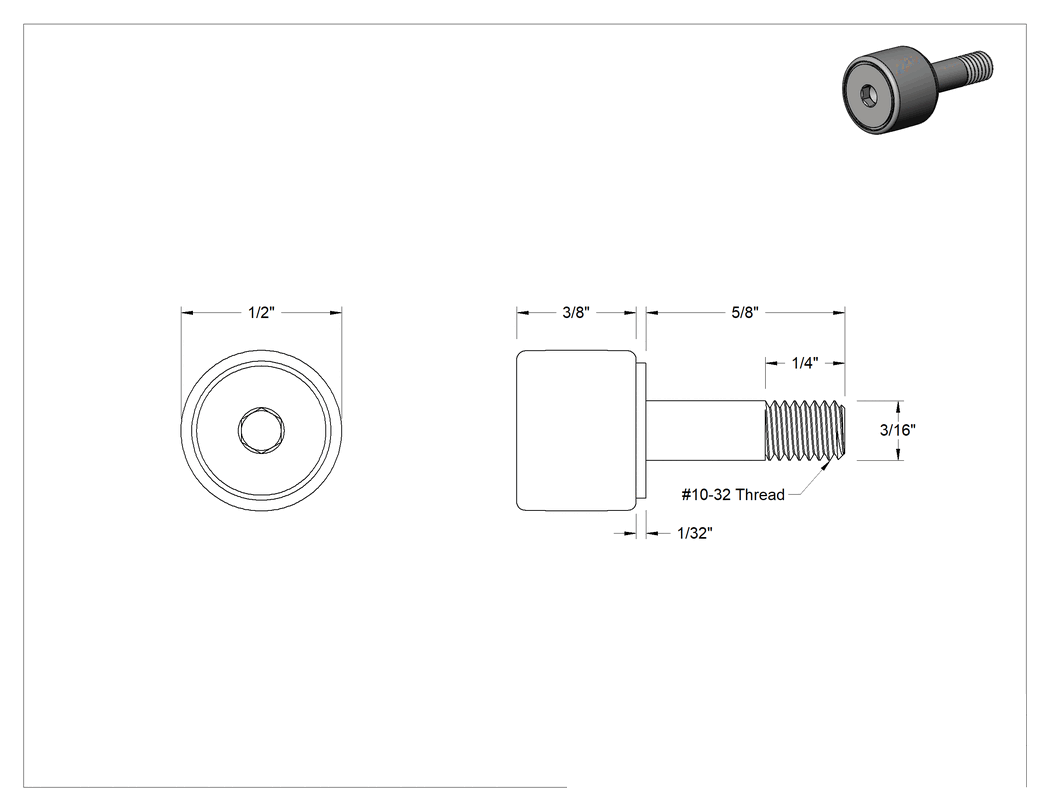

| Rulo | |
| Çap | 1/2"12.7 mm |
| Genişlik | 3/8"9.52 mm |
| Saplama | |
| Çap | 3/16"4.76 mm |
| Uzunluk | 5/8"15.9 mm |
| Dişler | |
| Boyut | 10-32 |
| Uzunluk | 1/4"6.35 mm |
| Omuz | |
| Çap | 27/64"10.7 mm |
| Uzunluk | 1/32"0.79 mm |
| Maksimum Dönüş Hızı | 11,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 790 lb.358 kg |
| Dinamik Radyal | 650 lb.295 kg |
| Maksimum Sıcaklık | 121°C |
| Makara Rulman Tipi | İğne |
| Yük Yönü için | Radyal |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Shell Gadus S2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Siyah Oksit Çelik |
| Ray Makarası Tipi | Yuvarlak |
| Menşe Ülke | Meksika |
Açıklama
Kam takipçileri olarak da bilinen ray makaraları, yükleri desteklerken aynı zamanda parçaları yönlendirir ve konumlandırır. Saplamayı doğrudan bir parçaya vidalayın veya delikten geçirme montajı için bir somunla sabitleyin.
Bombeli Makara Profili — Bombeli makaralar, mükemmel şekilde hizalanmamış ve/veya tamamen düz olmayan yüzeylerde merkezde kalmak için çıplak gözle görülemeyecek kadar hafif bir eğime sahiptir.
Contalı — Contalı makaralar, yuvarlanan elemanları kir ve kirlilikten korumak için uç contalarına sahiptir.
