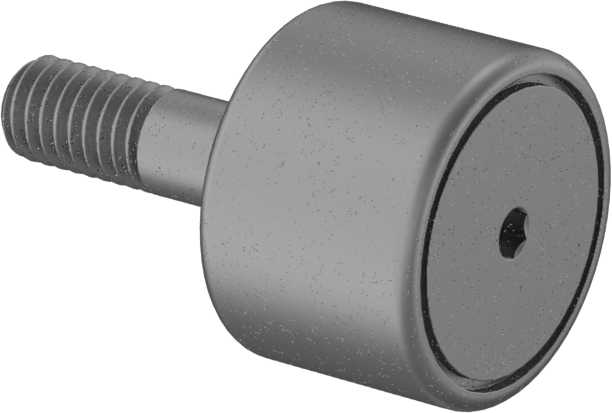

Dişli Çelik Ray Makarası, Düz, Contalı

Dişli Çelik Ray Makarası, Düz, Contalı, yükleri desteklerken parçaları yönlendirip konumlandıran ve contalı yapısıyla yuvarlanan elemanları kirlenmeye karşı koruyan bir ray makarasıdır. Bu sayfada Silindir Çapı ve Saplama Çapı eksenlerinde toplam 8 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺9.678 – ₺15.628 aralığında değişir.

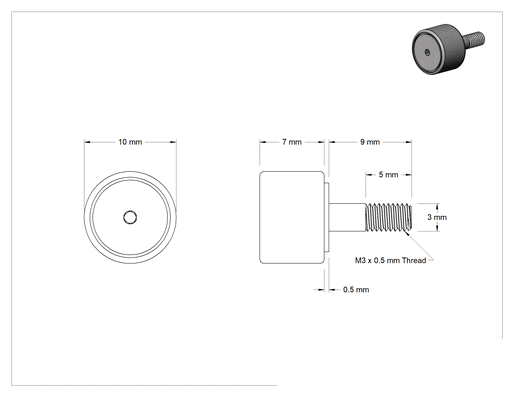

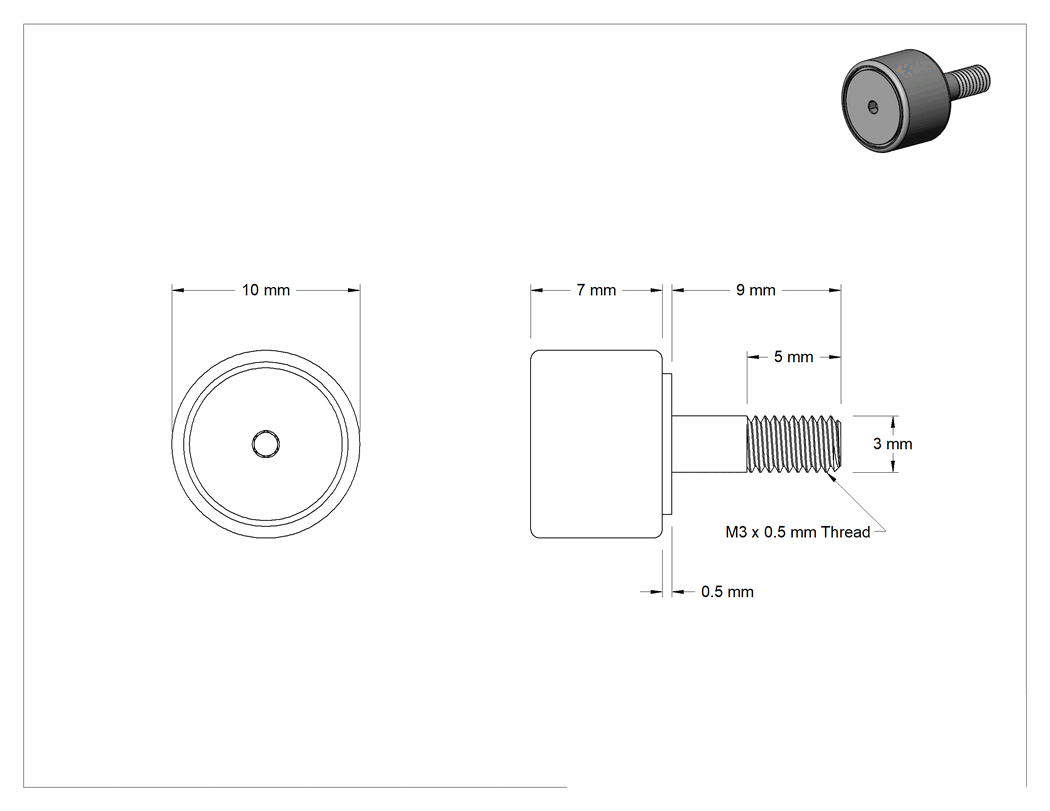

Teknik Çizim

Teknik Çizim

Silindir Çapı

10 mm12 mm13 mm16 mm19 mm22 mm26 mm30 mm

Saplama Çapı

3 mm4 mm5 mm6 mm8 mm10 mm12 mm

Silindir Genişliği

7 mm8 mm9 mm11 mm12 mm14 mm

Diş Boyutu

M3 × 0.5 mmM4 × 0.7 mmM5 × 0.8 mmM6 × 1 mmM8 × 1.25 mmM10 × 1.25 mmM12 × 1.5 mm

Saplama Uzunluğu

9 mm11 mm13 mm16 mm20 mm23 mm25 mm

Diş Uzunluğu

5 mm6 mm7.5 mm8 mm10 mm12 mm13 mm

Omuz Çapı

7 mm9 mm10 mm12 mm13 mm17 mm22 mm

₺12.312 Adet

MZ-404142

Paket

Siparişe Ekle

Özellikler

Silindir Malzemesi	Çelik
Silindir Profili	Düz
Conta ile	Evet
Tahrik Stili	Altıgen
Tahrik Konumu	Silindir Kafası
Rulo
Çap	10 mm
Genişlik	7 mm
Saplama
Çap	3 mm
Uzunluk	9 mm
Dişler
Boyut	M3 × 0.5 mm
Uzunluk	5 mm
Omuz
Çap	7 mm
Uzunluk	0.5 mm
Maksimum Dönüş Hızı	14,000 rpm
Yük Kapasitesi
Statik Radyal	500 lb.227 kg
Dinamik Radyal	550 lb.249 kg
Maksimum Sıcaklık	79°C
Makara Rulman Tipi	İğne
İçerir	Montaj Donanımı
Yük Yönü için	Radyal
Kılavuz Makara Tipi	Ray
Yağlayıcı	Shell Alvania S2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	Çelik
Ray Makarası Tipi	Yuvarlak
Menşe Ülke	Japonya

Açıklama

Kam takipçileri olarak da bilinen ray makaraları, yükleri desteklerken aynı zamanda parçaları yönlendirir ve konumlandırır. Saplamayı doğrudan bir parçaya vidalayın veya delikten geçirme montajı için bir somunla sabitleyin.

Contalı — Contalı makaralar, yuvarlanan elemanları kir ve kirlilikten korumak için uç contalarına sahiptir.
