Dişli Ray Makaraları

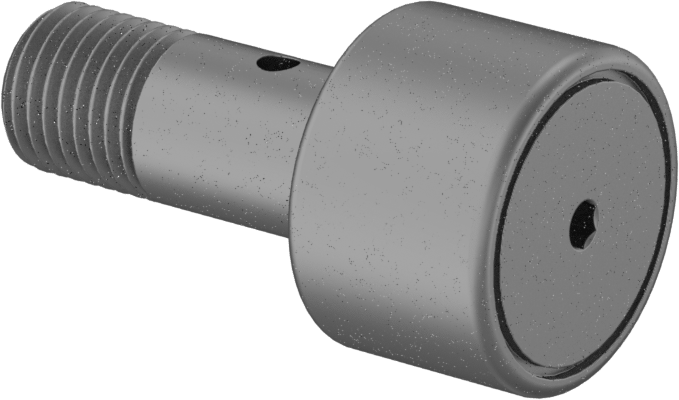

Contalı Dişli Çelik Ray Makarası, Düz
16 varyant (Silindir Çapı, Saplama Çapı); ₺6.474 – ₺94.470
Contalı Dişli Çelik Ray Makarası, Düz, yükleri desteklerken parçaları yönlendirir ve konumlandırır; uç contaları sayesinde yuvarlanan elemanları kir ve kirlilikten korur. Bu sayfada Silindir Çapı ve Saplama Çapı eksenlerinde 16 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺6.474 – ₺94.470 aralığında değişir.
Silindir Çapı
Saplama Çapı
Silindir Genişliği
Diş Boyutu
Saplama Uzunluğu
Dinamik Radyal Yük Kapasitesi
Diş Uzunluğu
Statik Radyal Yük Kapasitesi
Omuz Çapı
₺6.928 Adet
MZ-241910
Paket
Özellikler
| Silindir Malzemesi | Çelik |
| Silindir Profili | Düz |
| Conta ile | Evet |
| Tahrik Stili | Altıgen |
| Tahrik Konumu | Silindir Kafası |
| Rulo | |

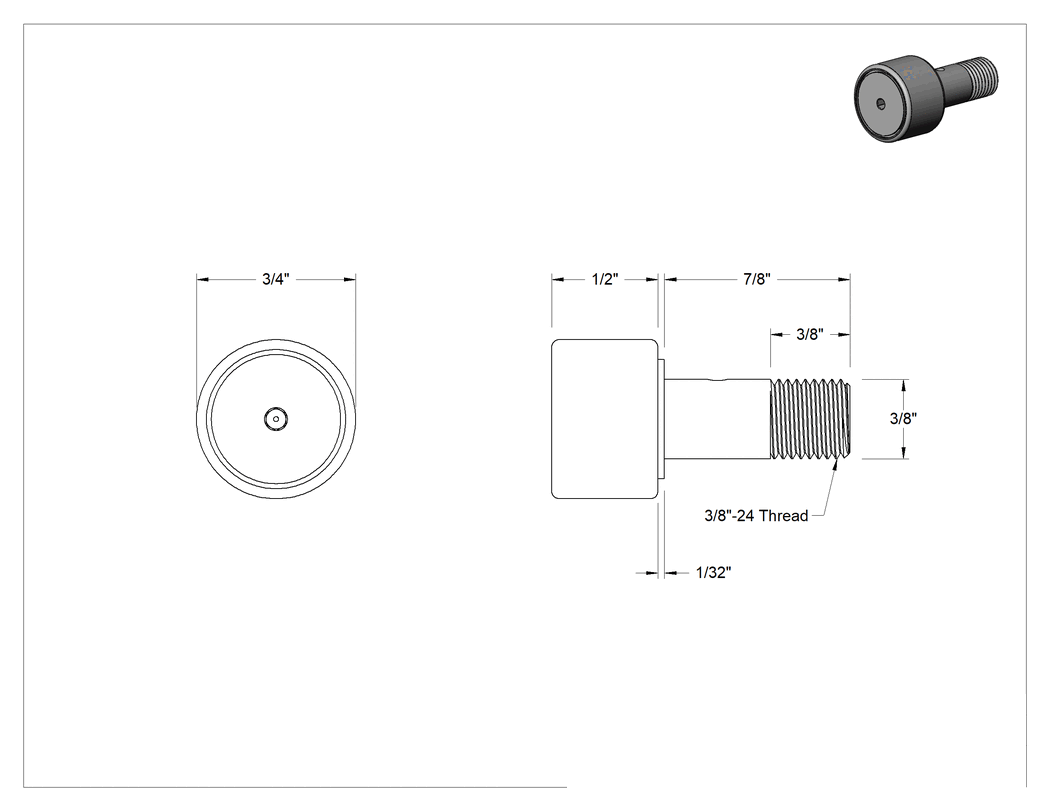

| Çap | 3/4"19.0 mm |
| Genişlik | 1/2"12.7 mm |
| Saplama | |
| Çap | 3/8"9.52 mm |
| Uzunluk | 7/8"22.2 mm |
| Dişler | |
| Boyut | 3/8"-249.52 mm |
| Uzunluk | 3/8"9.52 mm |
| Omuz | |
| Çap | 1/2"12.7 mm |
| Uzunluk | 1/32"0.79 mm |
| Maksimum Dönüş Hızı | 5,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 3,100 lb.1406 kg |
| Dinamik Radyal | 1,800 lb.816 kg |
| Maksimum Sıcaklık | 121°C |
| Makara Rulman Tipi | İğne |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Radyal |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | NLGI Sınıf 2 Aşırı Basınçlı Lityum Gres |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Yağlama Deliği Konumu | Saplama Ucu, Saplama Tarafı, Silindir Kafası |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | Yuvarlak |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kam takipçileri olarak da bilinen ray makaraları, yükleri desteklerken aynı zamanda parçaları yönlendirir ve konumlandırır. Saplamayı doğrudan bir parçaya vidalayın veya delikten geçirme montajı için bir somunla sabitleyin.
Contalı — Contalı makaralar, yuvarlanan elemanları kir ve kirlilikten korumak için uç contalarına sahiptir.
