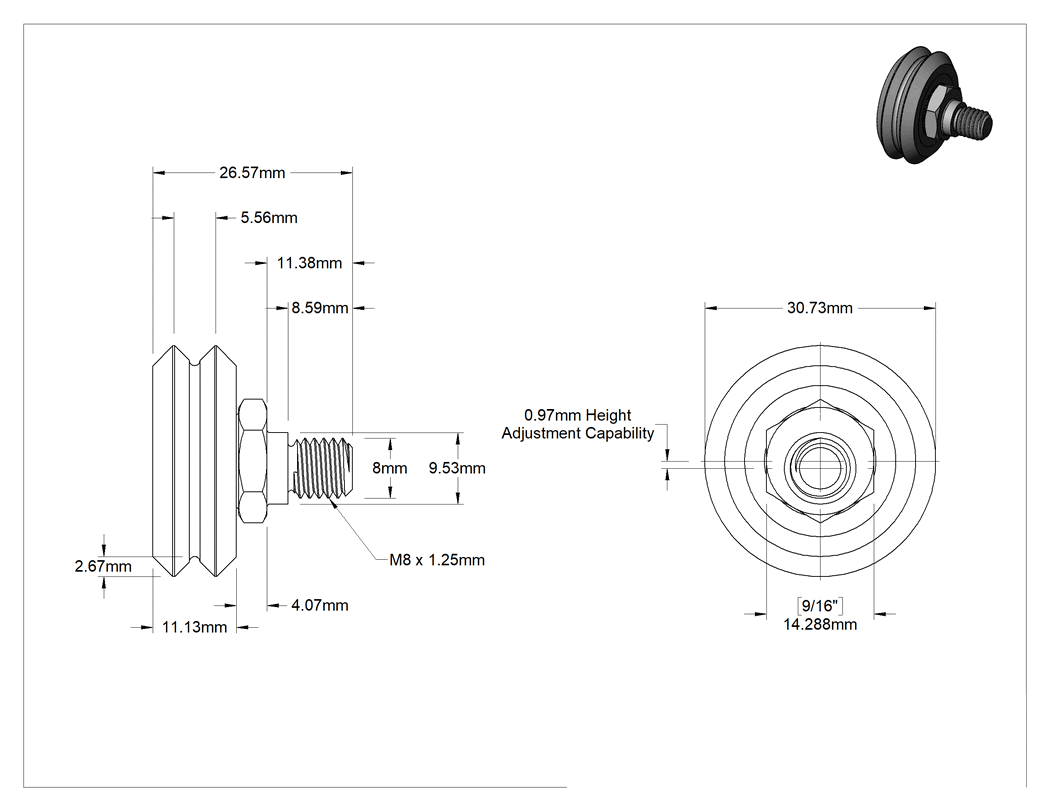

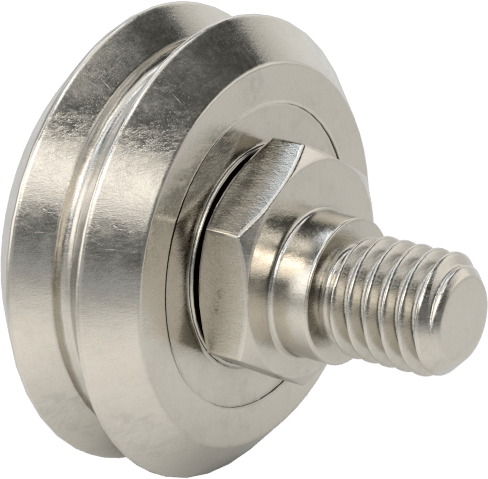

Dişli V-Oluklu Ray Makarası, Ayarlanabilir Omuzlu ve Contalı, Çelik
5 varyant (Silindir Çapı, Silindir Genişliği); ₺9.888 – ₺18.376
Dişli V-Oluklu Ray Makarası, Ayarlanabilir Omuzlu ve Contalı, Çelik, V-yivli raylar üzerinde kılavuzlanarak radyal ve itme yüklerini taşır; omuz yapısı ray hizalaması için yukarı veya aşağı ayarlanabilir. Bu ailede Saplama Malzemesi ekseninde çelik ve paslanmaz çelik seçenekleriyle 5 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺9.888 – ₺18.376 aralığında değişir.
Özellikler
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 31 mm |
| Genişlik | 11 mm |
| Saplama | |
| Çap | 10 mm |
| Uzunluk | 11 mm |
| Dişler | |
| Boyut | M8 × 1.25 mm |
| Uzunluk | 9 mm |
| Omuz Uzunluğu | 4.1 mm |
| Altıgen Omuz Genişliği | 14.29 mm |
| Yiv | |
| Genişlik | 6 mm |
| Derinlik | 3 mm |
| Maksimum Dönüş Hızı | 3,400 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 590 lb.268 kg |
| Dinamik Radyal | 590 lb.268 kg |
| Statik İtme | 140 lb.63.5 kg |
| Dinamik İtme | 140 lb.63.5 kg |
| Maksimum Sıcaklık | 118°C |
| İçerir | Montaj Donanımı |
| Rulman Tipi | Bilye |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yükseklik Ayarlama Özelliği | 1 mm |
| Yağlayıcı | Kluberplex BEM 34-132 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Eksantrik ray makaraları olarak da bilinen omuz, rayınıza hizalanmak için yukarı veya aşağı ayarlanabilir ve sistemdeki makaralar arasında düzgün bir hizalama sağlar. Makaralar, V-Yivli Ray Makaraları için Açılı Raylarla birlikte kullanılır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kirler açılı raydan düşer. Delik içinden montaj için saplamayı bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır.
Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
