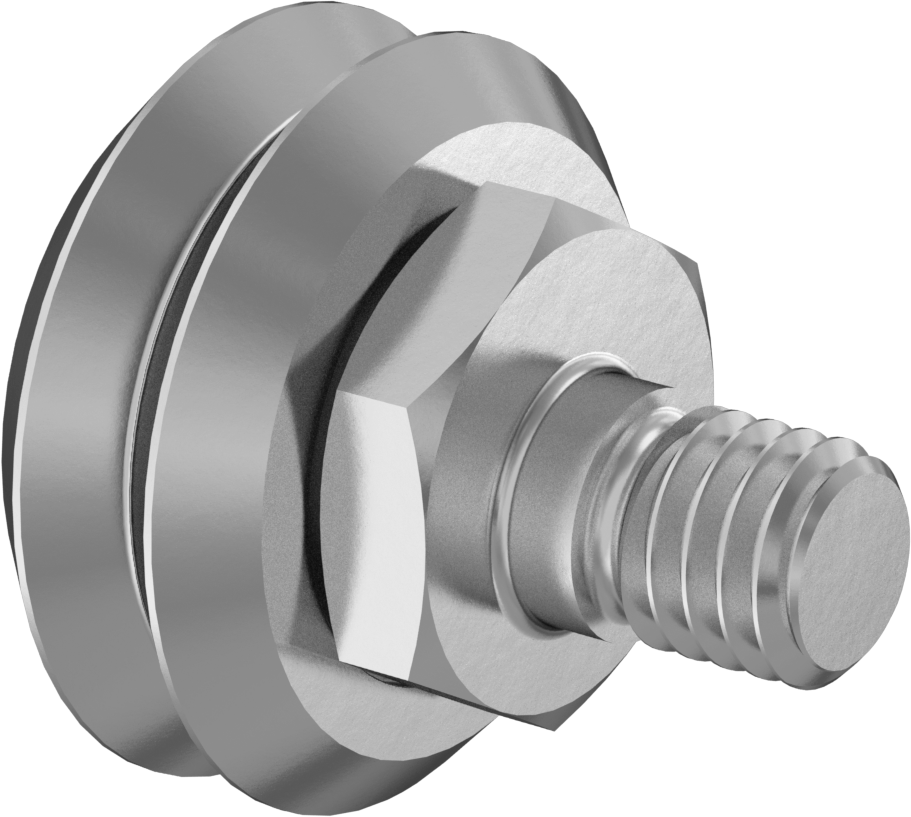

Dişli V-Oluklu Ray Makarası, Ayarlanabilir Omuzlu, Paslanmaz Çelik
4 varyant (Silindir Çapı, Silindir Genişliği); ₺4.708 – ₺12.964
Dişli V-Oluklu Ray Makarası, Ayarlanabilir Omuzlu, Paslanmaz Çelik, omuz yüksekliği ayarlanarak ray hizalamasını düzgünleştirir ve radyal ile itme yüklerini taşır. Bu sayfada Silindir Çapı ve Diş Boyutu eksenlerinde 4 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺4.708 – ₺12.964 aralığında değişir.
Özellikler
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | 440C Paslanmaz Çelik |
| Silindir Profili | V |
| Conta ile | Hayır |
| Rulo | |
| Çap | 20 mm |
| Genişlik | 8 mm |
| Saplama | |
| Çap | 6 mm |
| Uzunluk | 8 mm |
| Dişler | |
| Boyut | M6 × 1 mm |
| Uzunluk | 6 mm |
| Omuz Uzunluğu | 3.3 mm |
| Altıgen Omuz Genişliği | 12 mm |
| Yiv | |
| Genişlik | 4 mm |
| Derinlik | 2 mm |
| Maksimum Dönüş Hızı | 975 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 12 lb.5.44 kg |
| Dinamik Radyal | 12 lb.5.44 kg |
| Statik İtme | 6 lb.2.72 kg |
| Dinamik İtme | 6 lb.2.72 kg |
| Maksimum Sıcaklık | 118°C |
| Özellikler | Plastik Kalıp, Ekranlı |
| Rulman Tipi | Bilye |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yükseklik Ayarlama Özelliği | 0 mm |
| Yağlayıcı | Kluberplex BEM 34-132 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | 303 Paslanmaz Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | İsviçre |
Açıklama
Eksantrik ray makaraları olarak da bilinen omuz, rayınıza hizalanmak için yukarı veya aşağı ayarlanabilir ve sistemdeki makaralar arasında düzgün bir hizalama sağlar. Makaralar, V-Yivli Ray Makaraları için Açılı Raylarla birlikte kullanılır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kirler açılı raydan düşer. Delik içinden montaj için saplamayı bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır.
440C Paslanmaz Çelik Makaralar—440C paslanmaz çelik makaralar, çelik makaralara göre daha iyi korozyon direnci sunar.
Plastik Kaplama — Plastik kaplamalı makaralar, diğer makaralara göre daha az gürültü çıkarır ve aşındırıcı ortamlar için uygundur. Ancak, benzer boyutlardaki diğer makaralara göre daha düşük ağırlık kapasitesine sahiptirler ve diğer paslanmaz çelik makaralara göre korozyona karşı daha az dirençlidirler.
