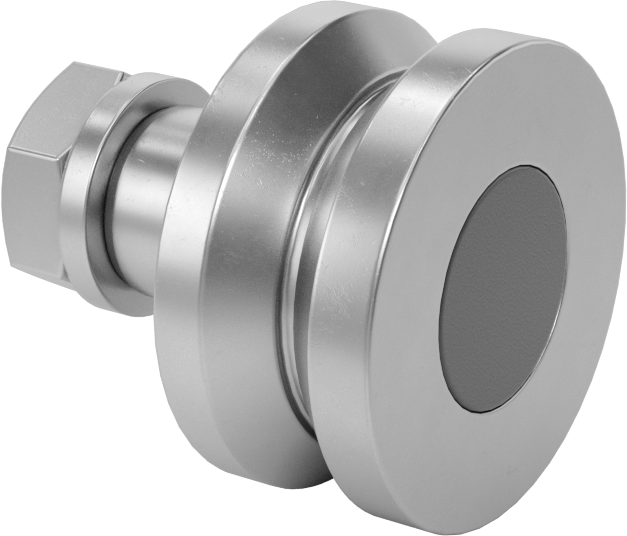

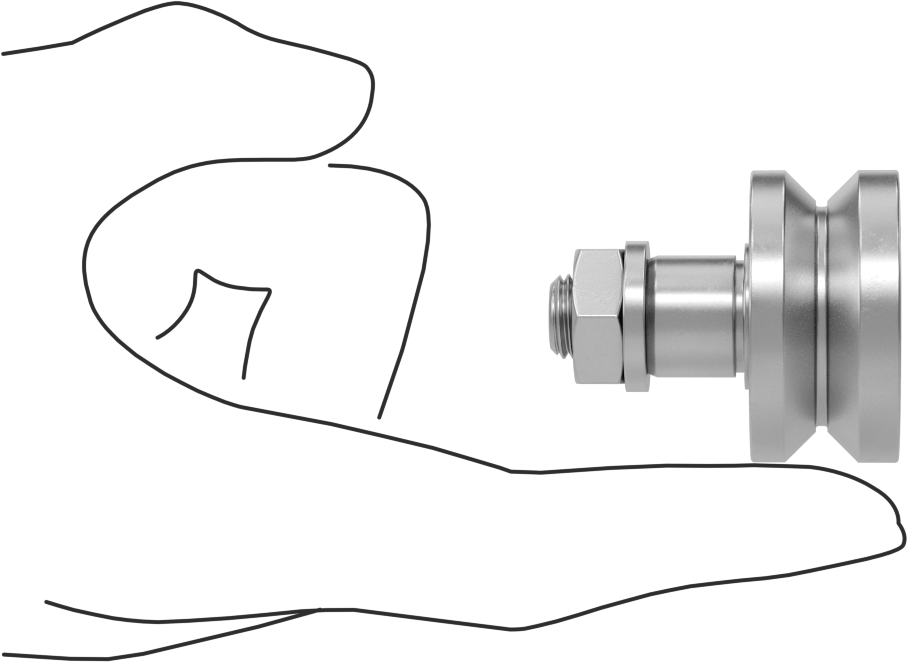

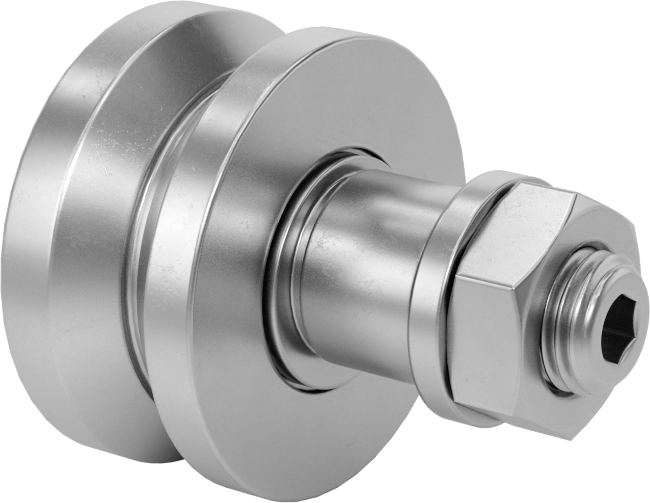

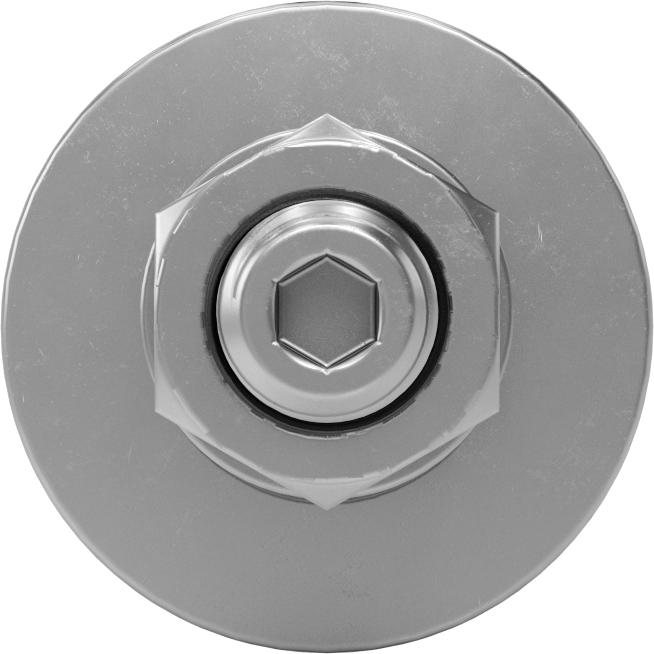

Ayarlanabilir Omuzlu Dişli V-Oluklu Ray Makarası
6 varyant (Silindir Çapı, Silindir Genişliği); ₺22.224 – ₺50.468
Ayarlanabilir Omuzlu Dişli V-Oluklu Ray Makarası, V-yivli raylar üzerinde ilerleyen sistemlerde makaralar arası hizalamayı omuz yüksekliğini ayarlayarak sağlar ve radyal ile itme yüklerini taşır. Bu sayfada Silindir Çapı ekseninde farklı seçenekler sunan 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺22.224 – ₺50.468 aralığında değişir.

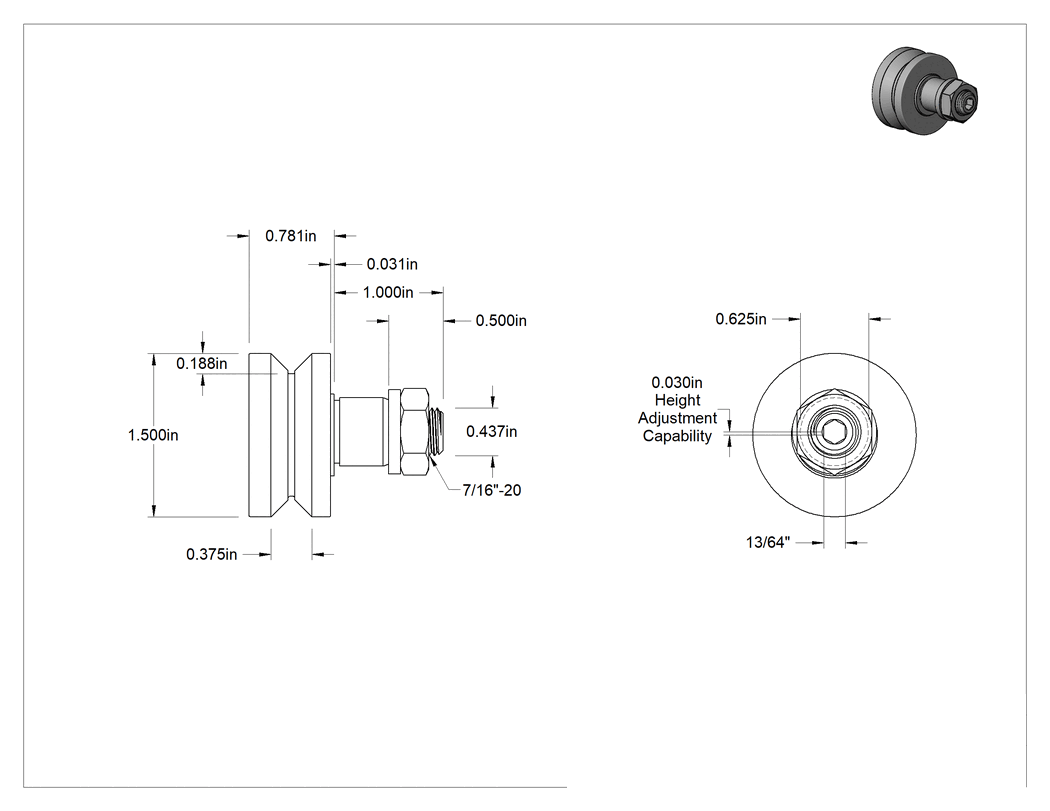

Özellikler
| Tahrik Stili | Altıgen |
| Tahrik Konumu | Saplama Ucu |
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 1 1/2"38.1 mm |
| Genişlik | 45/64"17.9 mm |
| Saplama | |
| Çap | 7/16"11.1 mm |
| Uzunluk | 1"25.4 mm |
| Dişler | |
| Boyut | 7/16"-2011.1 mm |
| Uzunluk | 1/2"12.7 mm |
| Omuz | |
| Çap | 3/4"19.0 mm |
| Uzunluk | 1/32"0.79 mm |
| Yiv | |
| Genişlik | 3/8"9.52 mm |
| Derinlik | 3/16"4.76 mm |
| Maksimum Dönüş Hızı | 8,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 230 lb.104 kg |
| Dinamik Radyal | 230 lb.104 kg |
| Statik İtme | 140 lb.63.5 kg |
| Maksimum Sıcaklık | 107°C |
| İçerir | Montaj Donanımı |
| Rulman Tipi | Bilye |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yükseklik Ayarlama Özelliği | 0.03"0.76 mm |
| Yağlayıcı | Chevron SRI2 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Eksantrik ray makaraları olarak da bilinen omuz, rayınıza hizalanmak için yukarı veya aşağı ayarlanabilir ve sistemdeki makaralar arasında düzgün bir hizalama sağlar. Makaralar, V-Yivli Ray Makaraları için Açılı Raylarla birlikte kullanılır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kirler açılı raydan düşer. Delik içinden montaj için saplamayı bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır.
Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
