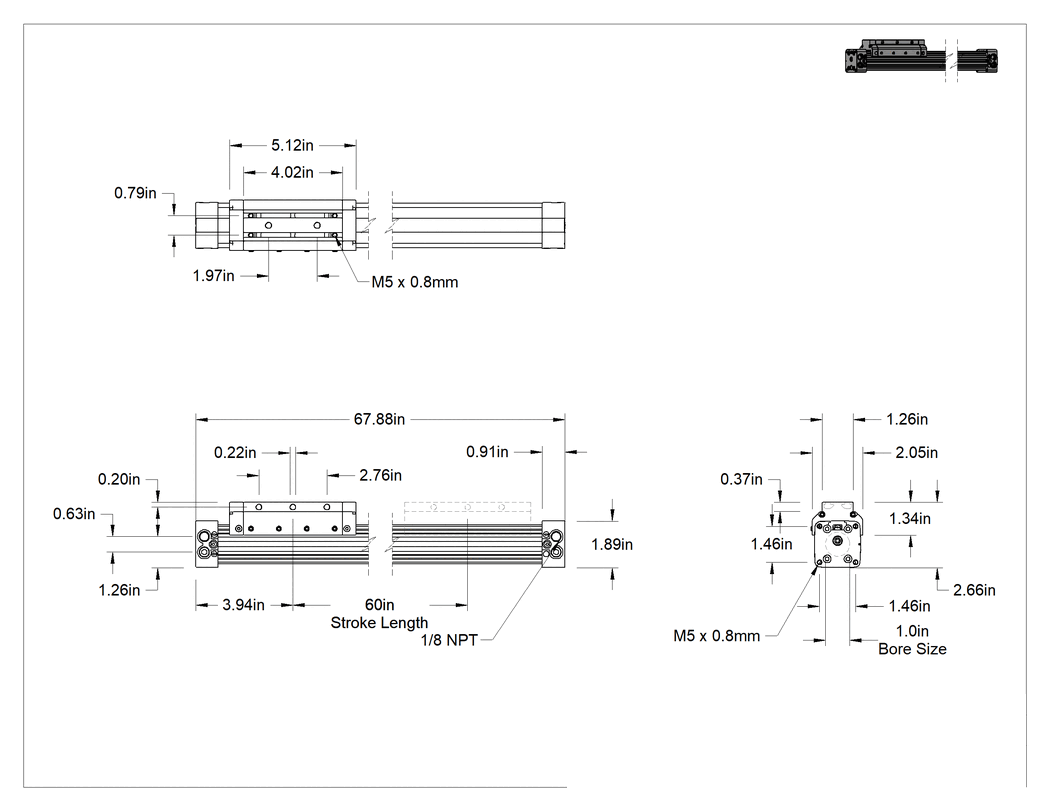

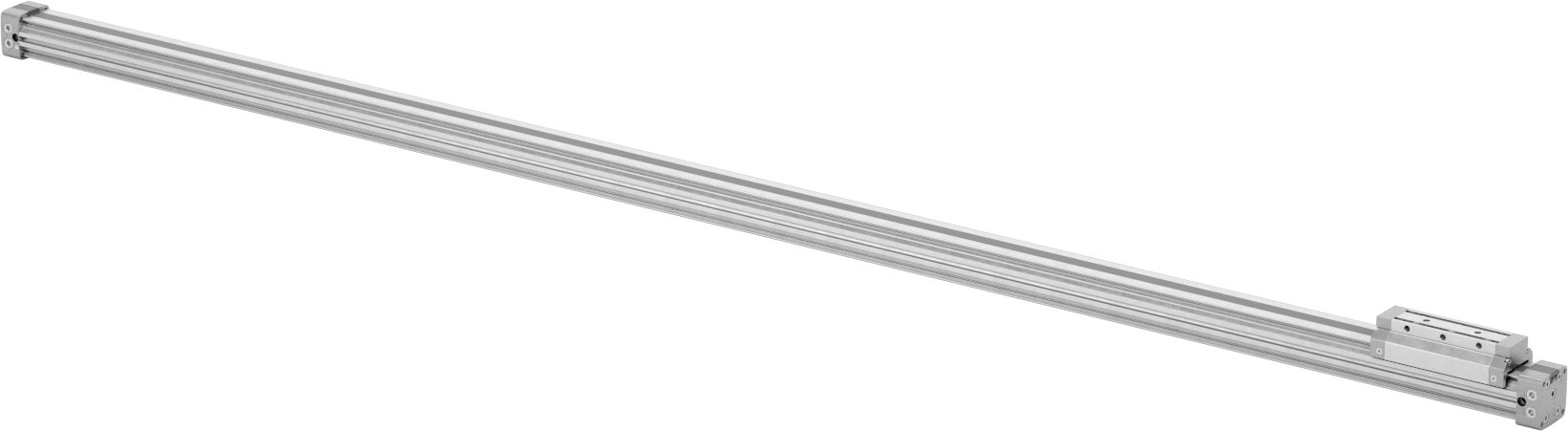

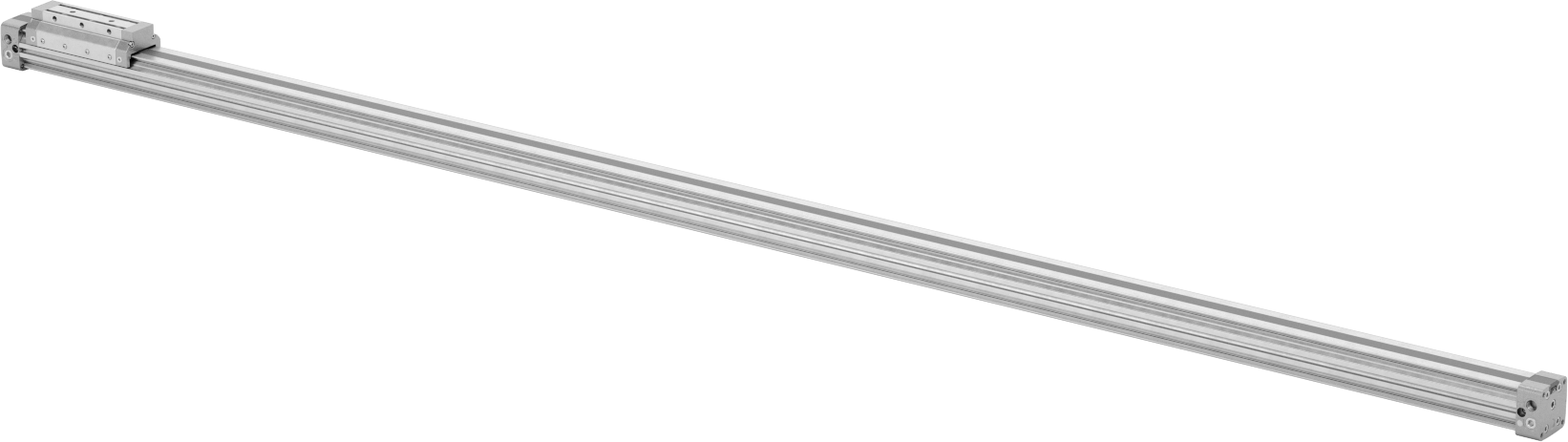

Çubuksuz Hava Sürgüsü
176 varyant (Strok Uzunluğu, Toplam Uzunluk); ₺86.972 – ₺610.222
Çubuksuz Hava Sürgüsü, dışarıda hareketli parçası bulunmayan alüminyum gövdesiyle uzun strok sağlar ve sensörlerle kontrol edilebilir. Bu ailede toplam 176 varyant bulunur. Strok Uzunluğu ekseninde 10 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺86.972 – ₺610.222 aralığında değişir.
Özellikler
| Sensör Hazır | Sensör Hazır |
| Delik Boyutu | 1"25.4 mm |
| Yükseklik | 2.66"67.6 mm |
| Uzunluk | |
| Strok | 60"1.52 m |
| Taşıyıcı | 5.12"13.00 cm |
| Toplam | 67.88"1.72 m |
| 100 psi'da Kuvvet | 76 lbf |
| Taşıyıcı Malzemesi | Alüminyum |
| Hava Girişi | |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Dinamik Yatay Yük Kapasitesi | 133 lb.60.3 kg |
| Çalıştırma | Hava |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Çalıştırma Türü | Çift Etkili |
| Hava Aktüatör Türü | Doğrusal Hareket Arabası |
| Namlu Malzemesi | Alüminyum |
| Namlu Dokusu | Yivli |
| Gövde Malzemesi | Alüminyum |
| Taşıyıcı Genişliği | 1.26"32.0 mm |
| Silindir Yastık Tipi | Ayarlanabilir |
| Çalışma Döngüsü | Sürekli |
| Uç Kapağı Malzemesi | Alüminyum |
| 50 psi'de kuvvet | 38 lbf |
| Yanal Kuvvet Kapasitesi | 133 lbf |
| Doğrusal Pnömatik Kayan Tipi | Çubuksuz |
| Yük Kuvveti (Karaçın Öne Doğru Bükülmesi) | 247.8 in·lbf |
| Yük Kuvveti (Karaçın Yana Doğru Bükülmesi) | 80 in·lbf |
| Yük Kuvveti (Silindirin Yana Doğru Bükülmesi) | 247.8 in·lbf |
| Maksimum Döngü Sayısı | 1,000,000 |
| Maksimum Basınç | 116 psi8.0 bar |
| Hareket | Doğrusal |
| Montaj Konumu | Herhangi Bir Açı |
| Ray Malzemesi | UHMW Polietilen |
| Onarılabilir | Evet |
| Ölçü Birimleri | İnç |
| Sıcaklık | -30°C ila 80°C |
| Dikey Kuvvet Kapasitesi | 133 lbf |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Dışarıda hareketli parçası bulunmayan bu hava kızakları, uzun strok sağlar ancak sabit bir yer kaplar; sadece üst kısımdaki taşıyıcı hareket eder. Manyetik pistona sahip oldukları için, sensörlerle (dahil değildir) birlikte kullanarak röleleri ve kontrolörleri çalıştırabilirsiniz.
Sensör Hazır—Sensör hazır kızaklar, aşınmayı ve gürültüyü en aza indirmek için piston darbesini emen ayarlanabilir hava yastıklarına sahiptir. Yastık miktarını ayarlamak için vidaları çevirin. Gövde, uç kapakları ve kızak alüminyumdur.
