İçten Dişli Mil. Spec. Bilyalı Mafsal Çubuk Uçları

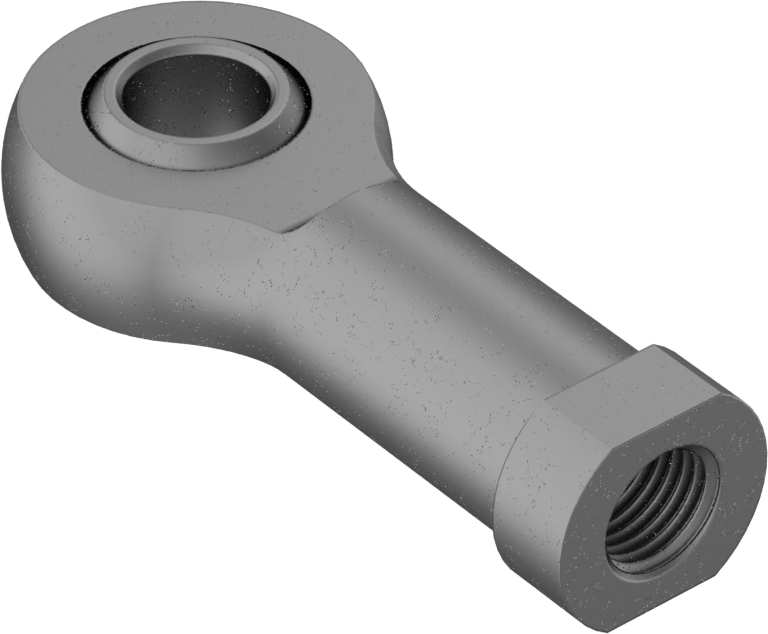

Mil. Spec. Küresel Mafsal Çubuk Ucu
5 varyant (Sap Diş Boyutu, İç Çap); ₺63.752 – ₺160.840
Mil. Spec. Küresel Mafsal Çubuk Ucu, PTFE astarlı kadmiyum kaplı çelik yapısıyla yüksek yük taşıma kapasitesi ve korozyon direnci sağlar. Bu aile Sap Diş Boyutu ve İç Çap gibi eksenlerle toplam 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺63.752 – ₺160.840 aralığında değişir.
Sap Diş Boyutu
İç Çap
Toplam Kalınlık
Sap Merkez Uzunluğu
Sap Diş Uzunluğu
Statik Radyal Yük Kapasitesi
Maksimum Bilyalı Döner Mafsal
Toplam Genişlik
₺63.752 Adet
MZ-202111
Paket
Özellikler

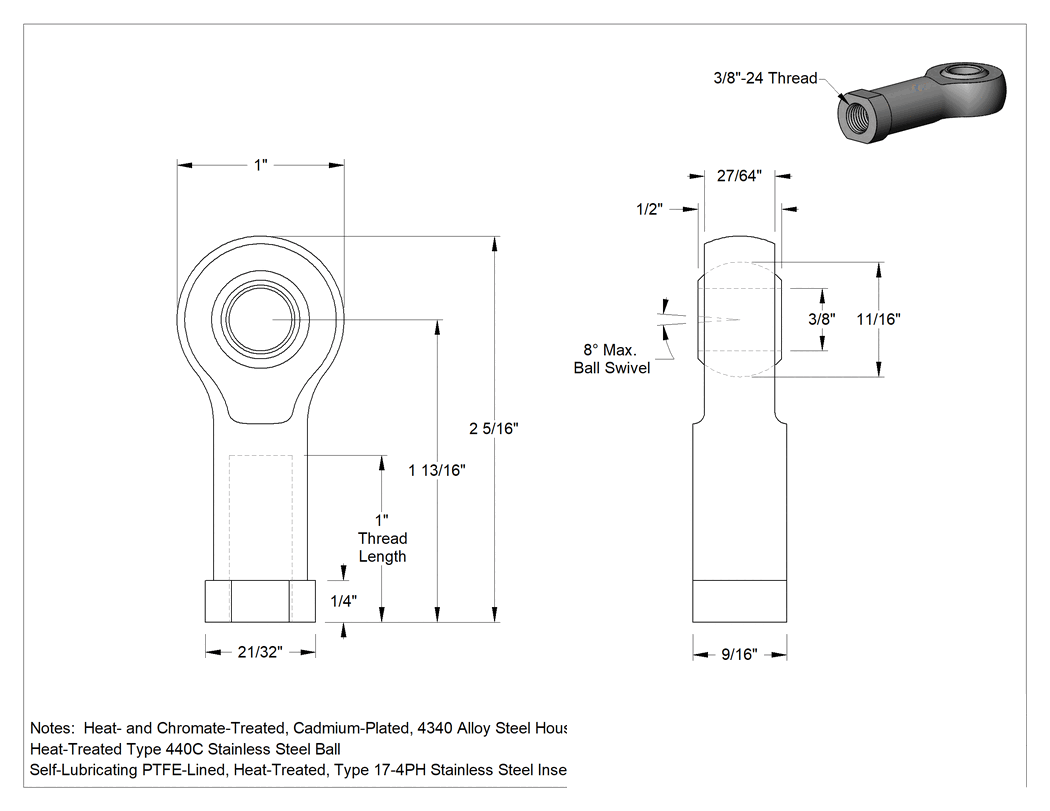

| Çubuk Ucu Tipi | Bilyeli Mafsal |
| Sap | |
| Diş Boyutu | 3/8"-249.52 mm |
| Merkez uzunluğu | 1 13/16"46.0 mm |
| Diş Uzunluğu | 1"25.4 mm |
| İç Çap | 3/8"9.52 mm |
| İç Çap Toleransı | -0.0005" ila 0"0.01 mm / 0.00 mm |
| Maksimum Bilyalı Döner Mafsal | 8° |
| Toplam Genişlik | 1"25.4 mm |
| Toplam Kalınlık | 1/2"12.7 mm |
| Statik Radyal Yük Kapasitesi | 8,550 lb.3878 kg |
| Askeri Spesifikasyon | MIL-B-81935 |
| Karşılanan Teknik Özellikler | SAE AS81820 SAE AS81935 |
| Malzeme | Kadmiyum Kaplamalı Alaşımlı Çelik |
| Sap Diş Yönü | Sağ Yönlü |
| Bilye Malzemesi | 440C Paslanmaz Çelik |
| Sertifikasyon | Mil. Spec. |
| Uç Malzemesi | 17-4 PH Paslanmaz Çelik |
| Astar Malzemesi | PTFE |
| Yağlama | Gerekli Değil |
| Şaft Tipi | Dişi |
| Sap Diş Açma | Tam Dişli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kadmiyum kaplı çelikten üretilen bu bilyeli mafsallar, genellikle paslanmaz çelik, alüminyum ve naylon bilyeli mafsallara göre daha yüksek yükleri taşıyabilir. Orta düzeyde korozyon direnci sağlarlar. Hepsinde, bilyenin düzgün dönmesini sağlayan ve yağlama ihtiyacını ortadan kaldıran bir PTFE astar bulunur. Astar, SAE AS81820 standardına uygundur.
