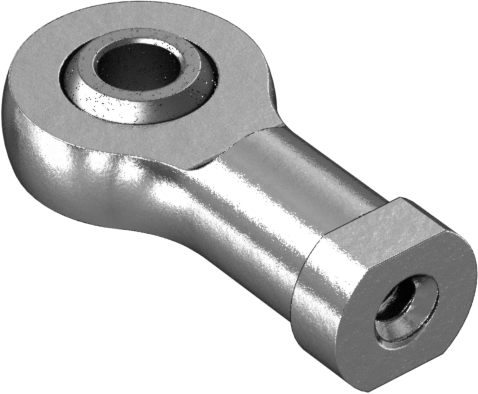

Basınç Dereceli Bilyeli Mafsal Çubuk Ucu

Basınç Dereceli Bilyeli Mafsal Çubuk Ucu, çinko kaplı çelik gövdesi ve kendinden yağlamalı poliüretan parçasıyla itme yüklerini destekleyerek bilyenin dışarı çıkmasını önler. Bu sayfada İç Çap ve Sap Diş Boyutu gibi özelliklere göre 10 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺1.904 – ₺20.266 aralığında değişir.

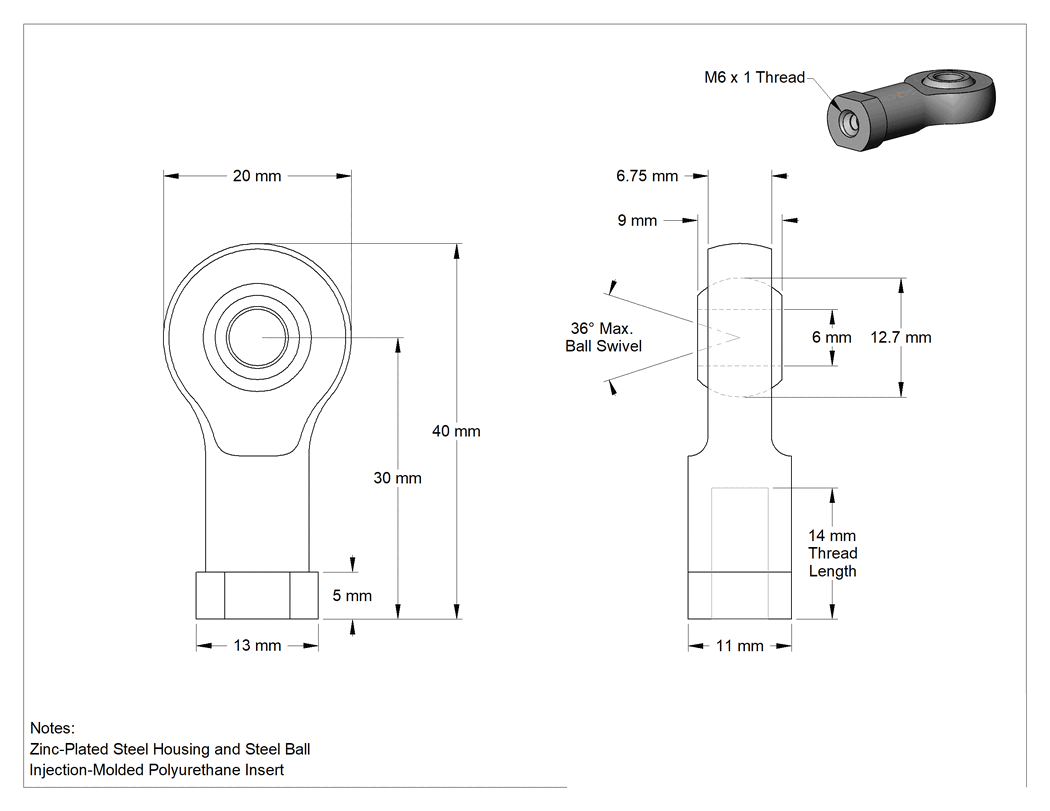

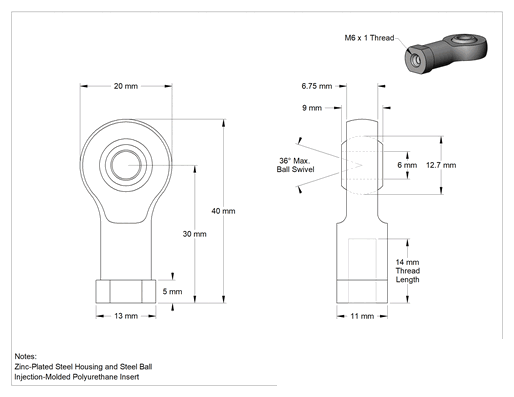

Teknik Çizim

Teknik Çizim

İç Çap

6 mm8 mm10 mm3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"

Sap Diş Boyutu

10-321⁄4"-285⁄16"-243⁄8"-241⁄2"-205⁄8"-183⁄4"-16M6M8M10

Toplam Genişlik

20 mm24 mm28 mm11⁄16"13⁄16"15⁄16"1 1⁄8"1 1⁄4"1 1⁄2"1 13⁄16"

Toplam Kalınlık

9 mm12 mm14 mm5⁄16"3⁄8"1⁄2"9⁄16"5⁄8"3⁄4"7⁄8"

Sap Merkez Uzunluğu

30 mm36 mm43 mm1 1⁄8"1 3⁄16"1 7⁄16"1 11⁄16"2"2 1⁄2"2 7⁄8"

Maksimum Bilyalı Döner Mafsal

28°30°36°

Statik Radyal Yük Kapasitesi

1,100 lb.1,900 lb.2,400 lb.2,900 lb.3,800 lb.4,800 lb.900 lb.

Sap Diş Uzunluğu

14 mm17 mm21 mm9⁄16"11⁄16"13⁄16"1"1 5⁄16"1 11⁄16"

Statik İtme Yükü Kapasitesi

1,050 lb.1,410 lb.1,760 lb.270 lb.330 lb.770 lb.880 lb.

₺5.760 Adet

MZ-499168

Paket

Siparişe Ekle

Özellikler

Çubuk Ucu Tipi	Bilyeli Mafsal
Sap
Diş Boyutu	M6 × 1 mm
Merkez uzunluğu	30 mm
Diş Uzunluğu	14 mm
İç Çap	6 mm
İç Çap Toleransı	-0.015 mm ila 0.015 mm
Maksimum Bilyalı Döner Mafsal	36°
Toplam Genişlik	20 mm
Toplam Kalınlık	9 mm
Statik Yük Kapasitesi
Radyal	1,100 lb.499 kg
İtme Kuvveti	330 lb.150 kg
Sıcaklık Aralığı	-40°C ila 79°C
Karşılanan Teknik Özellikler	DIN 648
Malzeme	Çinko Kaplı Karbon Çelik
Sap Diş Yönü	Sağ Yönlü
Bilye Malzemesi	Karbon Çelik
Uç Malzemesi	Poliüretan Kauçuk
Yağlama	Gerekli Değil
Şaft Tipi	Dişi
Sap Diş Açma	Tam Dişli
Ölçü Birimleri	Metrik
Menşe Ülke	Birleşik Krallık

Açıklama

Yenilikçi gövde tasarımı, itme yüklerini desteklerken bilyenin dışarı itilmesini önler. Çubuk uçları, orta düzeyde korozyon direnci için çinko kaplı çeliktir ve kendinden yağlamalı poliüretan bir ek parçaya sahiptir.
