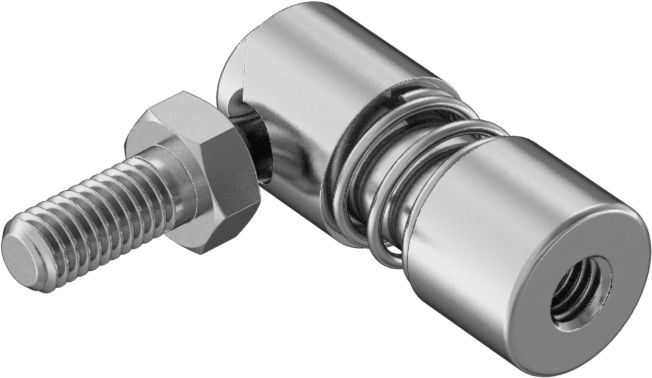

Küresel Mafsal Bağlantısı, Hızlı Kurulum, Dış Yay

Küresel Mafsal Bağlantısı, hızlı montaj ve demontaj imkanı sağlayarak hafif mekanik bileşenlerin her yöne dönebilecek şekilde kontrol edilmesine yarar. Bu seri Sap Diş Boyutu ekseninde farklı seçenekler sunar; toplam 12 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.302 – ₺3.742 aralığında değişir.

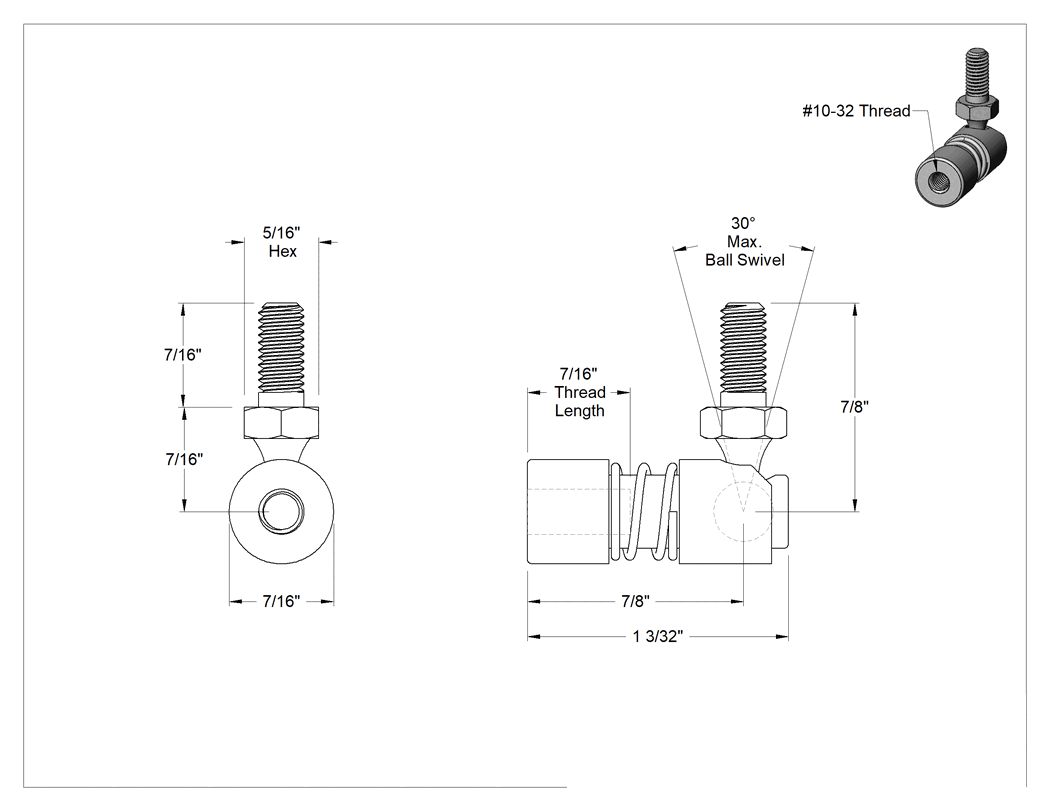

Teknik Çizim

Teknik Çizim

Sap Diş Boyutu

10-321⁄4"-201⁄4"-285⁄16"-243⁄8"-241⁄2"-20M5M6M8M10M12

Bilye Saplama Diş Boyutu

10-321⁄4"-201⁄4"-285⁄16"-243⁄8"-241⁄2"-20M5M6M8M10M12

Bilye Saplama Uzunluğu

11 mm14 mm17.5 mm22 mm28.5 mm7⁄16"9⁄16"11⁄16"7⁄8"1 1⁄8"

Sap Merkez Uzunluğu

23 mm25 mm28.5 mm35 mm51.5 mm7⁄8"15⁄16"1"1 1⁄8"1 3⁄8"2"

Küresel Saplaması Merkez Uzunluğu

22 mm26 mm31 mm40 mm50 mm7⁄8"1"1 3⁄16"1 9⁄16"2"

Maksimum Bilyalı Döner Mafsal

30°32°

Sap Diş Uzunluğu

11 mm13.5 mm15 mm21 mm25 mm7⁄16"1⁄2"9⁄16"5⁄8"13⁄16"1"

₺1.302 Adet

MZ-389888

Paket

Siparişe Ekle

Özellikler

Çubuk Ucu Tipi	Bilyeli Mafsal Bağlantısı
Sap Diş Yönü	Sağ Yönlü
İçerir	Harici Yay
Bilye Saplaması Diş Yönü	Sağ Yönlü
Sap
Diş Boyutu	10-32
Merkez uzunluğu	7/8"22.2 mm
Diş Uzunluğu	7/16"11.1 mm
Bilye Saplaması
Diş Boyutu	10-32
Merkez uzunluğu	7/8"22.2 mm
Uzunluk	7/16"11.1 mm
Maksimum Bilyalı Döner Mafsal	30°
Statik Radyal Yük Kapasitesi	Derecelendirilmemiştir
Malzeme	Çinko Kaplı Karbon Çelik
Yağlama	Gerekli
Bilye Saplaması Malzemesi	Çinko Kaplı Karbon Çelik
Yeniden Yağlama	Gerekli
Şaft Tipi	Dişi
Sap Diş Açma	Tam Dişli
Ölçü Birimleri	İnç
Menşe Ülke	Çin

Açıklama

Yaylı manşon, hızlı montaj ve demontaj sağlar. Saplama, yuvasına mükemmel şekilde oturacak ve her yöne dönebilecek şekilde işlenmiştir; bu, hafif mekanik bileşenler ve kontroller için idealdir.
