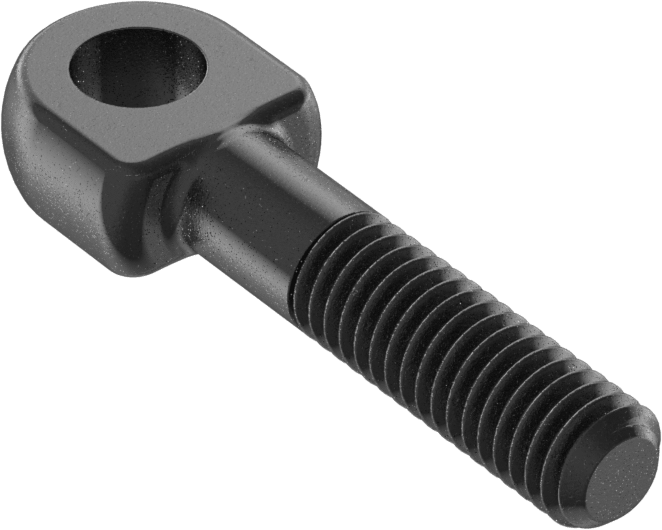

Düz Omuzlu Çubuk Ucu Cıvatası

Düz Omuzlu Çubuk Ucu Cıvatası, ısıl işlem görmüş siyah oksitli karbon çelikten üretilen ve düz yüzeylere gömme monte edilen bir bağlantı elemanıdır. Bu ailede 30 varyant bulunur. Sap Diş Boyutu ekseninde 13 farklı seçenek yer alır. Fiyat, seçilen kombinasyona göre ₺1.912 – ₺8.696 aralığında değişir.

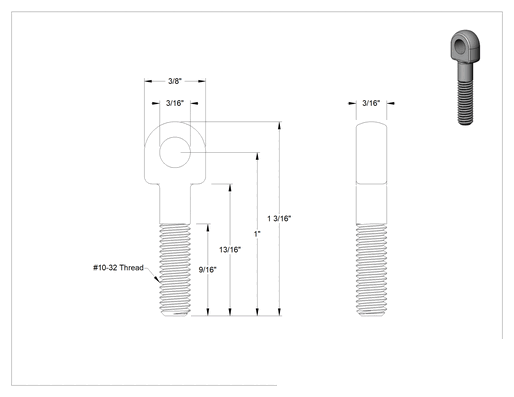

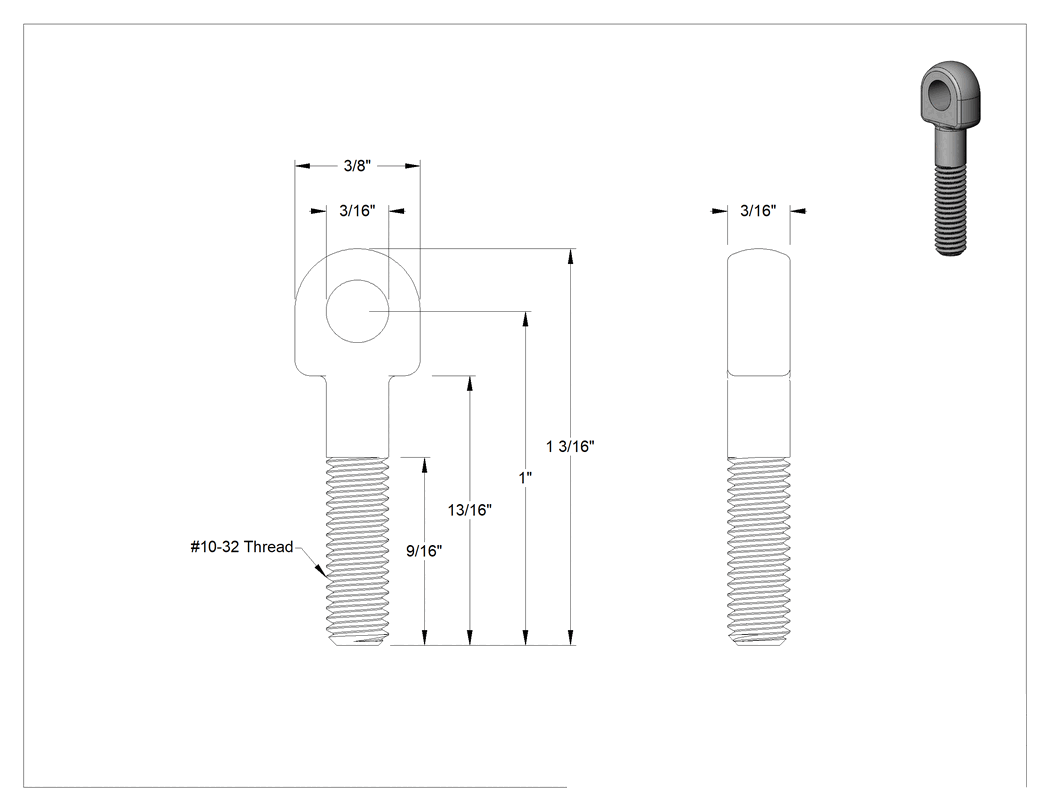

Teknik Çizim

Teknik Çizim

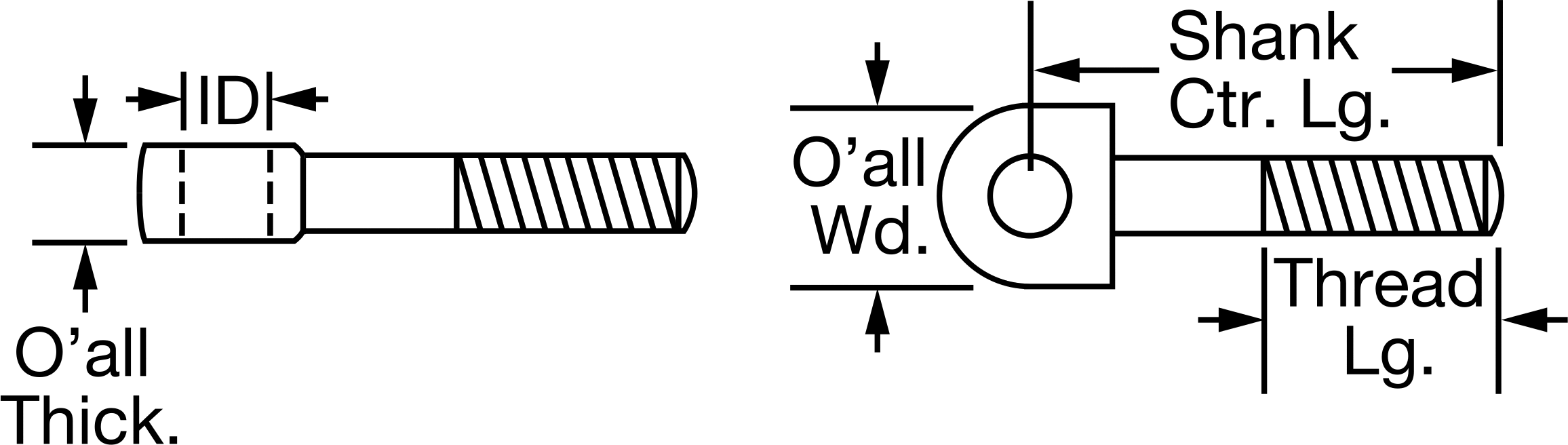

Sap Diş Boyutu

10-321⁄4"-205⁄16"-183⁄8"-161⁄2"-135⁄8"-113⁄4"-10M6M8M10M12M16M20

Sap Merkez Uzunluğu

30 mm50 mm70 mm125 mm150 mm175 mm1"1 1⁄2"2"2 1⁄2"2 5⁄8"3"3 1⁄8"3 3⁄16"3 1⁄2"3 3⁄4"4 1⁄8"4 1⁄2"4 3⁄4"4 7⁄8"6"

İç Çap

6 mm8 mm10 mm12 mm16 mm20 mm3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"

Toplam Kalınlık

6 mm8 mm10 mm12 mm16 mm20 mm3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"

Sap Diş Uzunluğu

17 mm35 mm37 mm44 mm89 mm103 mm108 mm127 mm129 mm131 mm138 mm148 mm9⁄16"3⁄4"1"1 1⁄4"1 3⁄8"1 5⁄8"1 3⁄4"2"2 1⁄4"2 5⁄16"2 1⁄2"2 13⁄16"3"3 5⁄16"4 5⁄16"

Sap Diş Açma

Tam DişliKısmen Dişli

Toplam Genişlik

13 mm16 mm19 mm25 mm32 mm38 mm3⁄8"1⁄2"5⁄8"3⁄4"1"1 1⁄4"1 1⁄2"

₺2.436 Adet

MZ-385771

Paket

Siparişe Ekle

Özellikler

Sap Diş Yönü	Sağ Yönlü
Malzeme	Siyah Oksit Karbon Çelik
Sap
Diş Boyutu	10-32
Merkez uzunluğu	1"25.4 mm
Diş Uzunluğu	9/16"14.3 mm
İç Çap	3/16"4.76 mm
Toplam Genişlik	3/8"9.52 mm
Sap Diş Açma	Kısmen Dişli
Toplam Kalınlık	3/16"4.76 mm
Çekme Mukavemeti	78,000 psi5378 bar
Çubuk Ucu Tipi	Cıvata
Şaft Tipi	Erkek
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu siyah oksitli karbon çelik çubuk uçlu cıvatalar, ek mukavemet için ısıl işleme tabi tutulmuştur. Jig mandal cıvataları olarak da bilinen bu cıvatalar, herhangi bir düz yüzeye gömme olarak monte edilir.
