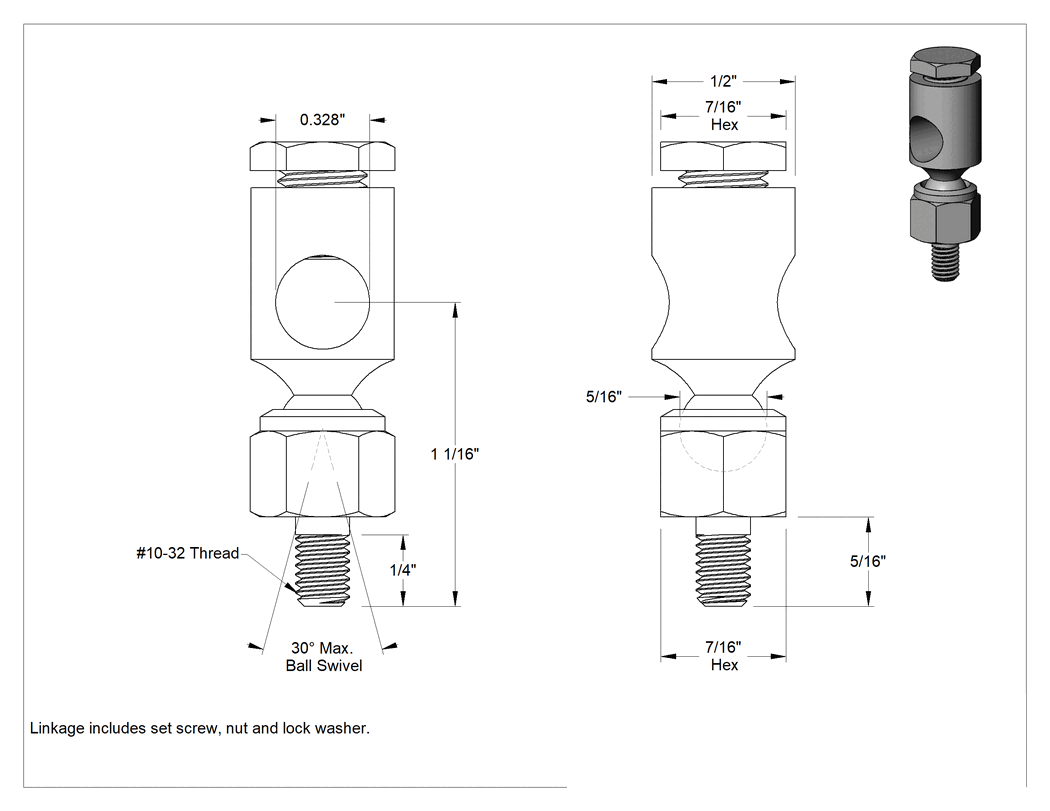

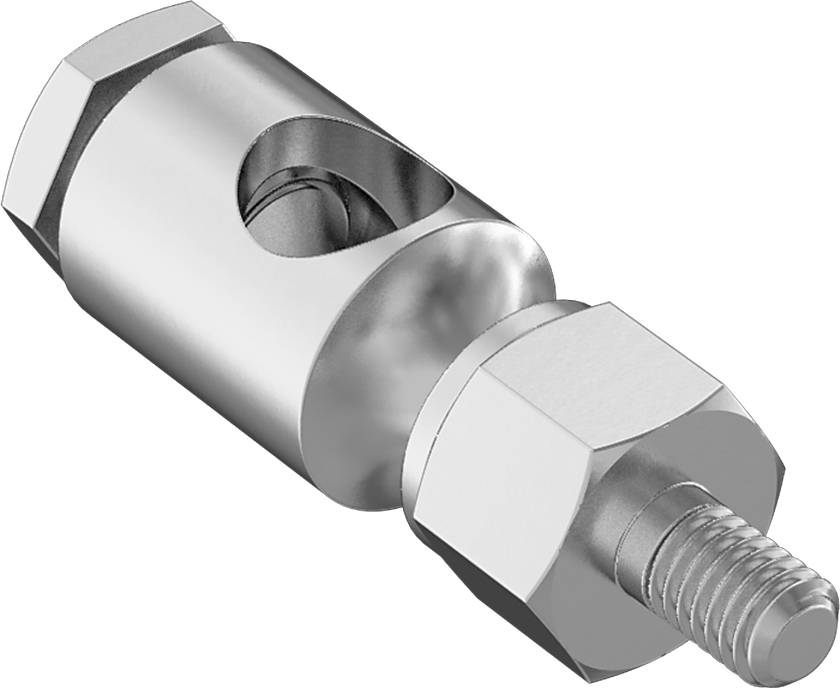

Küresel Mafsal Döner Mil Çubuk Ucu, Ayar Vidalı, Somun ve Pul
5 varyant (Sap Diş Boyutu, Sap Diş Uzunluğu); ₺944 – ₺1.350
Küresel Mafsal Döner Mil Çubuk Ucu, doğrusal itme uygulamalarında hafif mekanik bileşenler arasında dönme bağlantısı sağlar ve titreşimi sönümler. Sap Diş Boyutu eksenine göre 5 varyant bulunur; ayrıca sap diş uzunluğu seçenekleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺944 – ₺1.350 aralığında değişir.
Özellikler
| Çubuk Ucu Tipi | Bilyeli Mafsal |
| İçerir | Setskur, Somun, Kilit Pul |

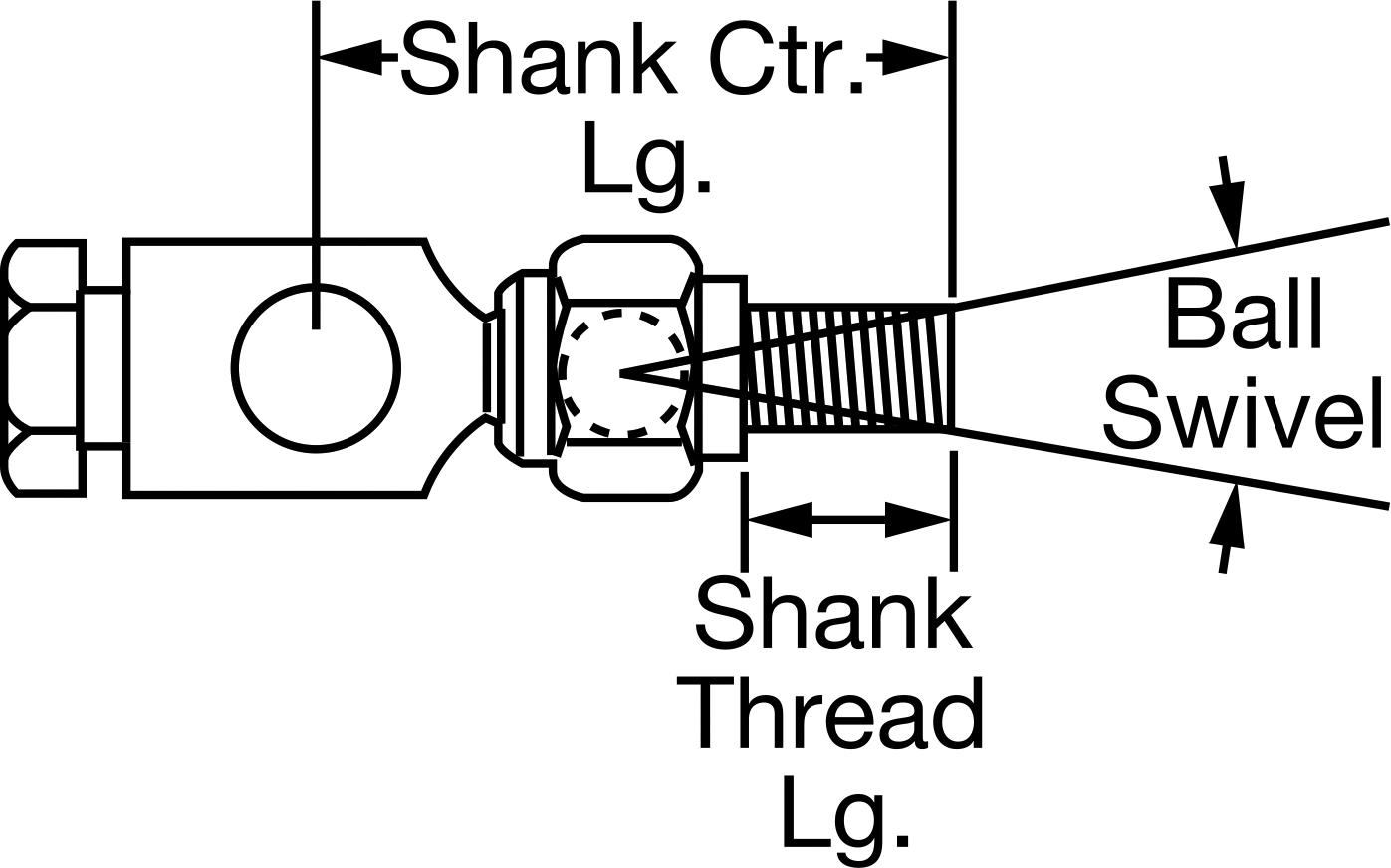

| Sap | |
| Diş Boyutu | 10-32 |
| Merkez uzunluğu | 1 1/16"27.0 mm |
| Diş Uzunluğu | 1/4"6.35 mm |
| İç Çap | 5/16"7.94 mm |
| İç Çap Toleransı | -0.002" ila 0.005"0.05 mm / 0.13 mm |
| Toplam Çap | 1/2"12.7 mm |
| Bağlantı Çubuğu Dış Çapı için | 1/4", 5/16"6.35 mm / 7.94 mm |
| Maksimum Bilyalı Döner Mafsal | 30° |
| Sıcaklık Aralığı | -51°C ila 121°C |
| Malzeme | Çinko Kaplı Karbon Çelik |
| Sap Diş Yönü | Sağ Yönlü |
| Disk Malzemesi | Buna-N |
| Yağlama | Gerekli |
| Yeniden Yağlama | Gerekli |
| Şaft Tipi | Erkek |
| Sap Diş Açma | Tam Dişli |
| Statik Radyal Yük Kapasitesi | Derecelendirilmemiştir |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Şaftın üst kısmında bir bilyeli mafsal bulunan bu çubuk uçları, göz kısmında değil gövdenin ortasından dönmektedir. Bunları, bağlantı çubuğunun uzunluğu boyunca hareket gerektiren doğrusal itme uygulamaları için kullanın. Kontrol mafsalları olarak da bilinen bu ürünler, hafif mekanik bileşenler arasında mükemmel bir dönme bağlantısı sağlarken, aşırı boşluğu sınırlar. Buna-N disk, titreşimi sönümler.
Somun — Ayar vidası, somun ve kilit rondelası bulunan çubuk uçları, daha fazla tutma gücü sağlamak için kendinden kilitlenen bir ayar vidasına ve kilit rondelası ile entegre bir somuna sahiptir.
Setskur—Ayar vidası, somun ve kilit rondelası bulunan çubuk uçları, ek tutma gücü için kendinden kilitlenen bir ayar vidasına ve kilit rondelası bulunan entegre somuna sahiptir.
Emniyet Pulları — Ayar vidası, somun ve emniyet pulu bulunan çubuk uçları, daha fazla tutma gücü sağlamak için kendinden kilitlenen bir ayar vidasına ve emniyet pulu içeren entegre bir somuna sahiptir.
