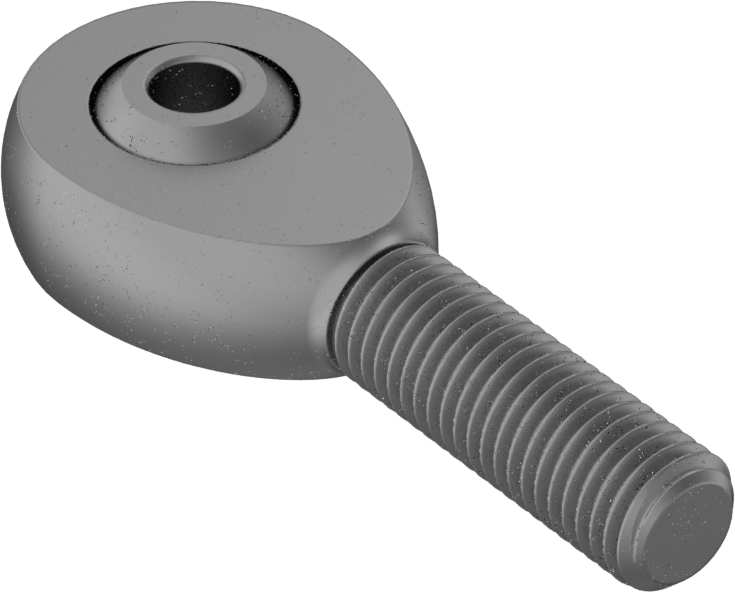

Mil. Spec. Küresel Mafsal Çubuk Ucu, Büyük Boy Şaft
3 varyant (İç Çap, Sap Diş Boyutu); ₺43.976 – ₺184.784
Mil. Spec. Küresel Mafsal Çubuk Ucu, yüksek yük taşıma kapasitesine sahip kadmiyum kaplı çelik gövdesi ve PTFE astarlı yapısıyla sürtünmeyi azaltan askeri standartlarda bir bağlantı elemanıdır. Bu aile İç Çap ve Sap Diş Boyutu gibi kriterlere göre 3 varyant sunar. Fiyat, seçilen kombinasyona göre ₺43.976 – ₺184.784 aralığında değişir.
Özellikler

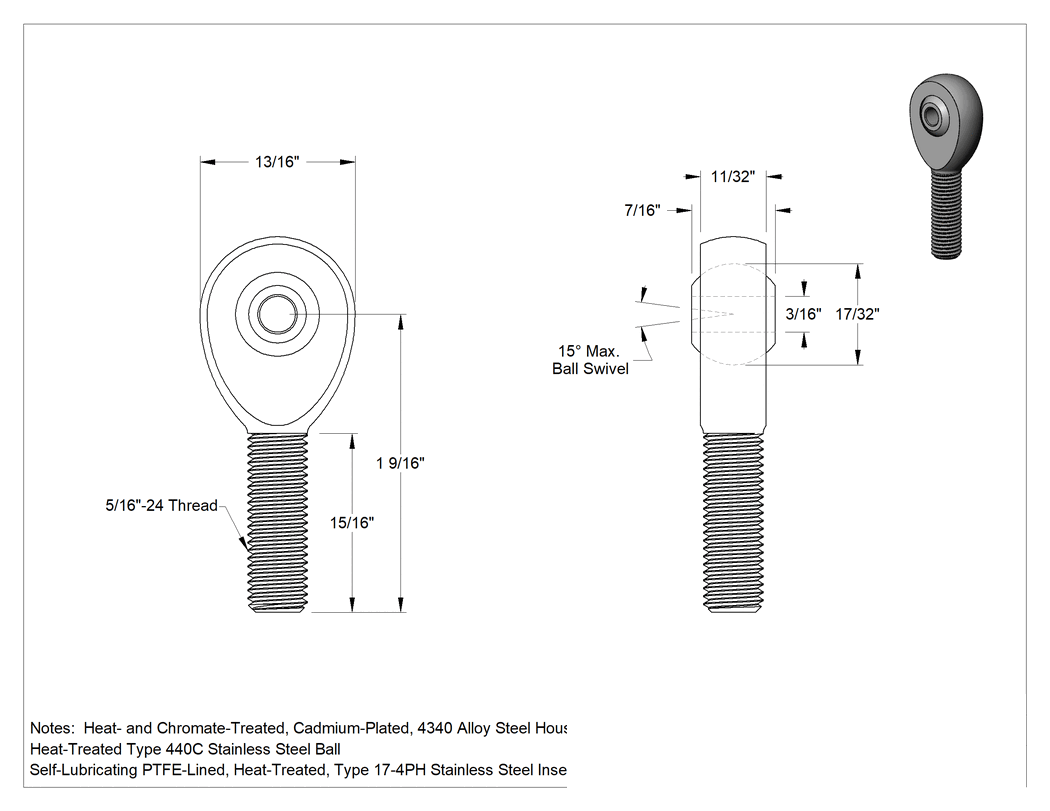

| Çubuk Ucu Tipi | Bilyeli Mafsal |
| Özellikler | Geniş Şaft |
| Sap | |
| Diş Boyutu | 5/16"-247.94 mm |
| Merkez uzunluğu | 1 9/16"39.7 mm |
| Diş Uzunluğu | 15/16"23.8 mm |
| İç Çap | 3/16"4.76 mm |
| İç Çap Toleransı | -0.0005" ila 0"0.01 mm / 0.00 mm |
| Maksimum Bilyalı Döner Mafsal | 15° |
| Toplam Genişlik | 13/16"20.6 mm |
| Toplam Kalınlık | 7/16"11.1 mm |
| Statik Radyal Yük Kapasitesi | 2,350 lb.1066 kg |
| Askeri Spesifikasyon | MIL-B-81935 |
| Karşılanan Teknik Özellikler | SAE AS81820 SAE AS81935 |
| Malzeme | Kadmiyum Kaplamalı Alaşımlı Çelik |
| Sap Diş Yönü | Sağ Yönlü |
| Bilye Malzemesi | 440C Paslanmaz Çelik |
| Sertifikasyon | Mil. Spec. |
| Uç Malzemesi | 17-4 PH Paslanmaz Çelik |
| Astar Malzemesi | PTFE |
| Yağlama | Gerekli Değil |
| Şaft Tipi | Erkek |
| Sap Diş Açma | Tam Dişli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Meksika |
Açıklama
Kadmiyum kaplı çelikten üretilen bu bilyeli mafsallar, genellikle paslanmaz çelik, alüminyum ve naylon bilyeli mafsallara göre daha yüksek yükleri taşıyabilir. Orta düzeyde korozyon direnci sağlarlar. Hepsinde, bilyenin düzgün dönmesini sağlayan ve yağlama ihtiyacını ortadan kaldıran bir PTFE astar bulunur. Astar, SAE AS81820 standardına uygundur.
Büyük Boy Şaft — Büyük boy şaftlı çubuk uçları, daha fazla gerilime dayanabilmesi için iç çapından bir beden daha büyük bir şafta sahiptir.
