Kompakt Pnömatik Dişli Motor, Dişli Girişli

Kompakt Pnömatik Dişli Motor, havayla çalışan motoru hız düşürücü ile birleştirerek hızı azaltırken torku artıran bir sistemdir. Bu seri, Maksimum Hız ekseninde farklı seçenekler sunar; toplam 4 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺373.050 – ₺476.624 aralığında değişir.

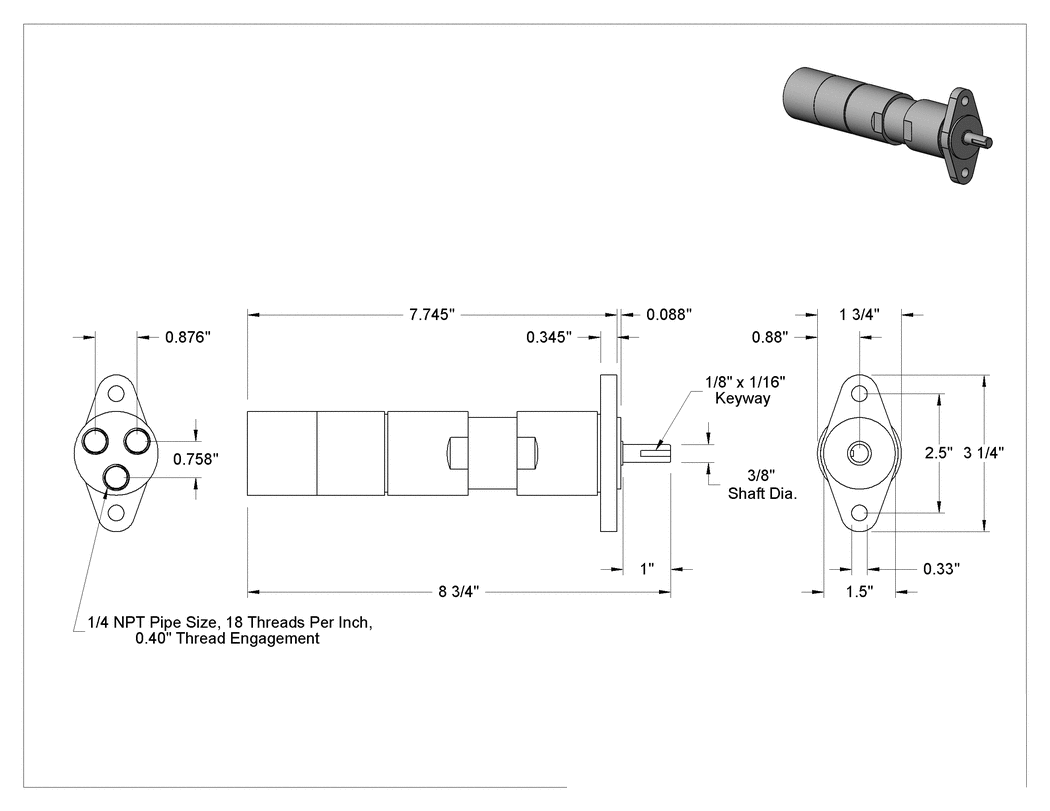

Teknik Çizim

Teknik Çizim

Güç

0.31 hp0.34 hp

Maksimum Hız

85 rpm169 rpm280 rpm450 rpm

Başlangıç Torku

106.2 in·lbf147.6 in·lbf247.2 in·lbf396 in·lbf

90 psi'da Hava Tüketimi

17.5 ft³/min18 ft³/min

Tork

70 in·lbf99 in·lbf165 in·lbf330 in·lbf

₺476.624 Adet

MZ-264119

Paket

Siparişe Ekle

Özellikler

Göreceli Boyut	Kompakt

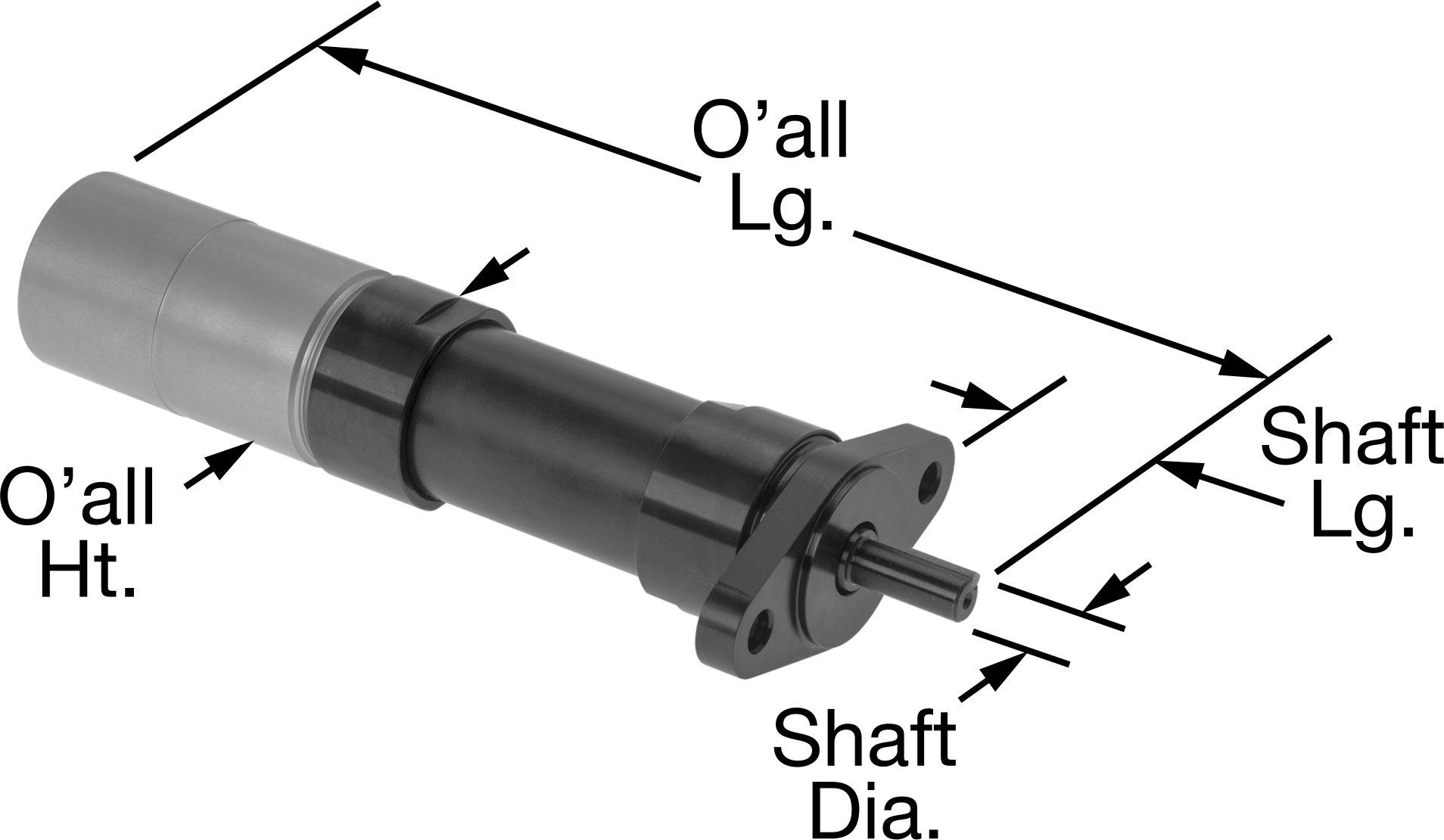

Mil
Çap	3/8"9.52 mm
Uzunluk	1"25.4 mm

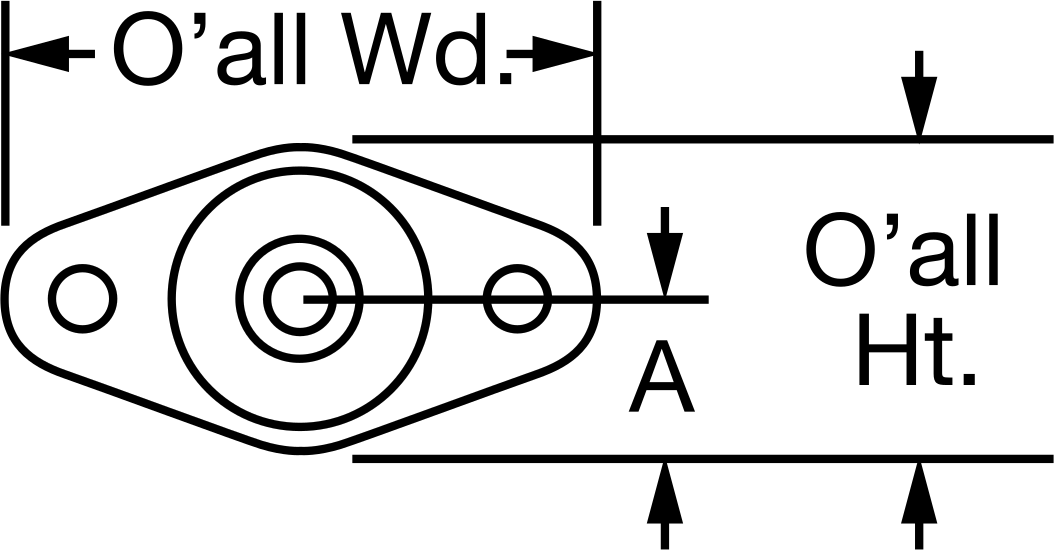

Merkezden Taban'a (A)	0.88"22.4 mm
Yön	Paralellik
Tip	Anahtarlı
Montaj Konumu	Yüzey
Boru Çapı	1/46.35 mm
Diş Tipi	NPT
Cins	Dişi
Bağlantı Elemanı Bağlantısı	Dişli
Bağlantı Portu	Giriş
@ 90 psi
Güç	0.31 hp
Maksimum Hız	85 rpm
Başlangıç Torku	396 in·lbf
Maksimum Basınç	90 psi6.2 bar
90 psi'da Hava Tüketimi	17.5 ft³/min
Gürültü Seviyesi	Derecelendirilmemiştir
Toplam
Uzunluk	8 3/4"22.23 cm
Genişlik	3 1/4"82.5 mm
Yükseklik	1 3/4"44.4 mm
Çalışma Yönü	Saat Yönünde, Saat Yönünün Tersine
@ %25 Maksimum Hız
Güç	0.23 hp
Tork	396 in·lbf
@ %50 maksimum hız
Güç	0.31 hp
Tork	330 in·lbf
Hava Yağlaması Gerekli	Evet
Bağlanır	Boru
Muhafaza Malzemesi	Çelik
Dişli
Tip	Planet
Malzeme	Çelik
Anahtar Dahil	Evet
Kama Kanalı
Uzunluk	5/8"15.9 mm
Genişlik	1/8"3.17 mm
Derinlik	1/16"1.59 mm
Motor Tipi	Döner Kanat
Montaj Konumu	Herhangi Bir Açı, Yatay, Dikey
Güç Kaynağı	Hava
Gerekli Hava Kalitesi	Parçacık İçermez, Suyu İçermez
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Küçük ama güçlü olan bu redüktörlü motorlar, havayla çalışan bir motoru bir hız düşürücü ile birleştirerek hızı düşürürken torku artırır. Milin saat yönünde veya saat yönünün tersinde dönmesi için ayarlanabilir; kullanım talimatları dahildir.
