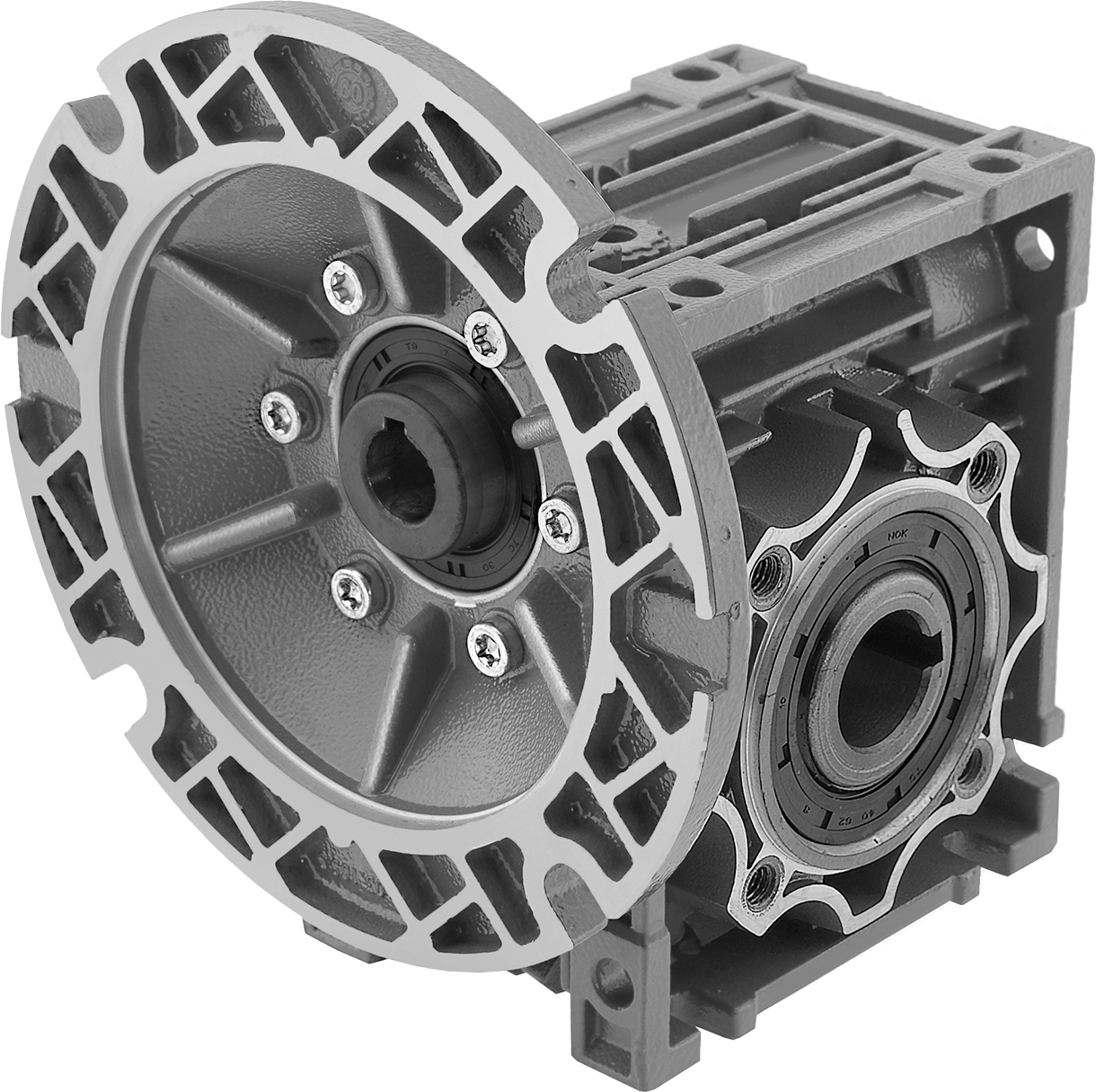

Esnek Montajlı Dik Açı Redüktör
41 varyant (Hız Oranı, Tork); ₺64.106 – ₺192.608
Esnek Montajlı Dik Açı Redüktör, hareketi 90 derece açıyla ileterek hızı düşüren ve torku artıran kalıcı yağlamalı bir hız düşürücüdür. Bu aile, Hız Oranı ve Tork gibi belirleyici özelliklerle toplam 41 varyant sunar. Fiyat, seçilen kombinasyona göre ₺64.106 – ₺192.608 aralığında değişir.
Özellikler
| Motorun Gövde Boyutu İçin | NEMA 56C |
| Hız Oranı | 5:1 |
| Maksimum Çıkış Gücü | |
| Tork | 303 in·lbf @ 1,750 rpm |
| Hız | 720 rpm |
| Maksimum Giriş | |
| Hız | 3,500 rpm |
| Güç | 1.89 hp |
| Giriş Mili İçin | |
| Kanal Genişliği | 3/16"4.76 mm |
| Kama Kanalı derinliği | 3/32"2.38 mm |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çap | 5/8"15.9 mm |
| Tip | Anahtarlı |
| Çıkış Mili Çapı İçin | 3/4"19.0 mm |

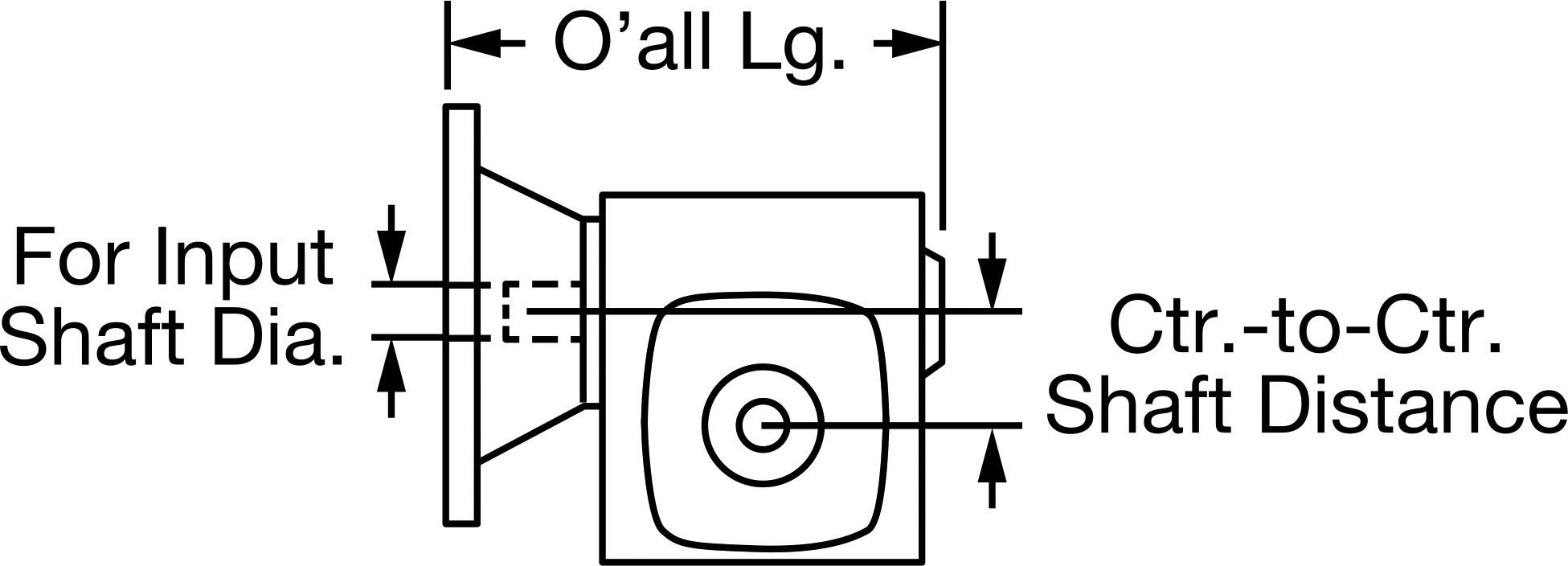

| Mil Merkezler Arası Mesafe | 1.57"39.9 mm |
| Toplam | |
| Uzunluk | 5"12.70 cm |
| Genişlik | 6 1/2"16.51 cm |
| Yükseklik | 6 3/4"17.14 cm |
| Radyal Yük Kapasitesi | 240 lb.109 kg |
| Geri Vuruş Açısı | 0.567° |
| Rulman Tipi | Bilye |
| Giriş Hızında Verimlilik | 89% @ 1,750 rpm |
| Çıkış Mili Sayısı İçin | 1, 2 |
| Çıkış Mili Kama Yuvası Derinliği İçin | 3/32"2.38 mm |
| Çıkış Mili Kama Yuvası Genişliği İçin | 3/16"4.76 mm |
| Çıkış Mili Tipi İçin | Anahtarlı |
| Dişli | |
| Tip | Sonsuz |
| Malzeme | Bronz |
| Dişli Kutusu Giriş Bağlantısı | Mil Açıklığı |
| Dişli Kutusu Çıkış Bağlantısı | Mil Açıklığı |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Yağ |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Çıkış Mili | |
| Sol Kenar Dönüşü | Girişle aynı |
| Sağ Kenar Dönüş Açısı | Girişin Karşı Tarafı |
| Mil Yönü | Dik Açı |
| Sonsuz Vida Malzemesi | Pirinç |
| Menşe Ülke | İtalya |
| İlgili Ürünler | Tek Çıkışlı Takılabilir Şaftlar |
| Çift Çıkışlı Takılabilir Şaftlar |
Açıklama
Her iki tarafında çıkış mili açıklıkları bulunan bu hız düşürücüler, birçok konfigürasyona uyum sağlar. Hızı düşürürken ve torku artırırken 90° açıyla hareket iletmek için kullanın. Bakım süresinden ve çabasından tasarruf etmek için tümü kalıcı olarak yağlanmıştır.
Takılabilir şaftlar (ayrı satılır), çıkış tahriklerini dişi uçtan erkek uca dönüştürür. İki çıkış için şaftlar, hız düşürücünün her iki yanından uzanacak kadar uzundur.
Radyal Yük Kapasitesi — Radyal yükler, şafta dik olan yüklerdir. Genellikle kasnaklar ve dişliler gibi şafta bağlı bileşenler tarafından oluşturulur.
