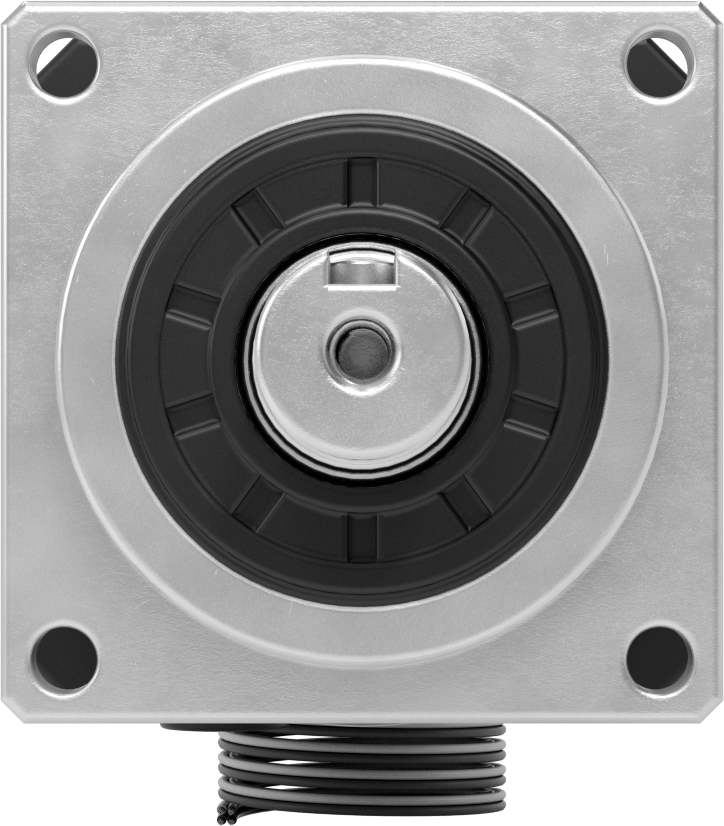

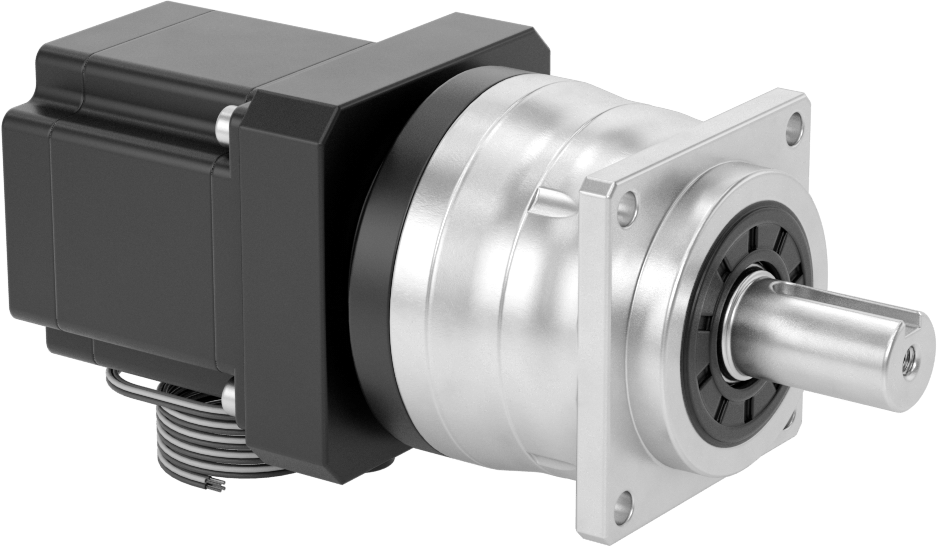

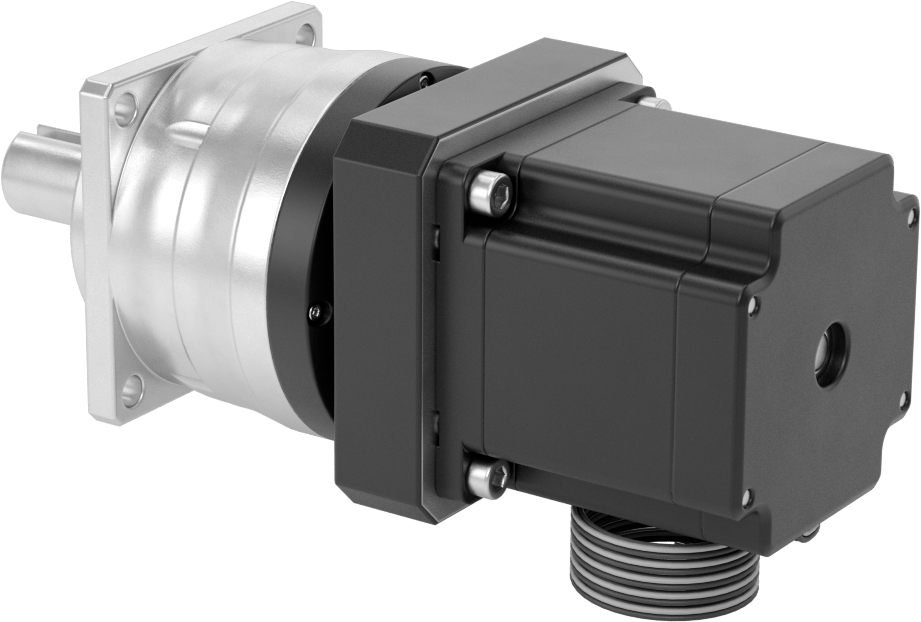

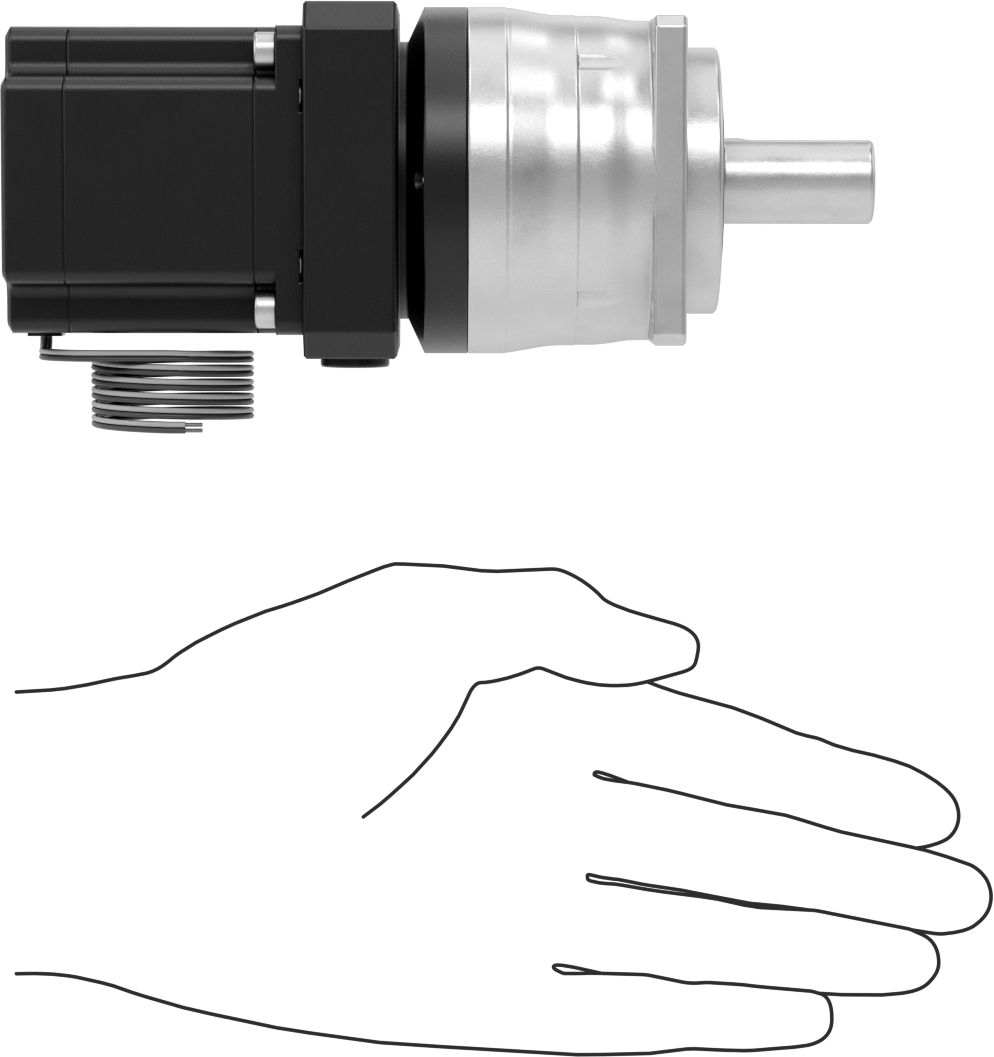

Dişli Step Motorlar, Kare Gövde, NEMA 23
8 varyant (Maksimum Tutma Torku, Maksimum Dönüş Hızı); ₺135.572 – ₺143.804
Dişli Step Motorlar, Kare Gövde, NEMA 23, planet dişli kutusu sayesinde hızı düşürüp torku artırarak dar alanlarda hassas ve konum korumalı hareket sağlar. Bu sayfada Maksimum Tutma Torku ve Maksimum Dönüş Hızı eksenlerine göre 8 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺135.572 – ₺143.804 aralığında değişir.
Özellikler
| Gövde Şekli | Kare |
| Motor Gövdesi Boyutu | NEMA 23 |
| Maksimum Tutma Torku | 1,465 in·ozf |
| Maksimum Dönüş Hızı | 400 rpm |
| Faz Başına Maksimum Akım | 2.2 amp |
| Tam Adım Artışı | 0.36° |
| Tel Çıkış Sayısı | 4 |
| Toplam | |

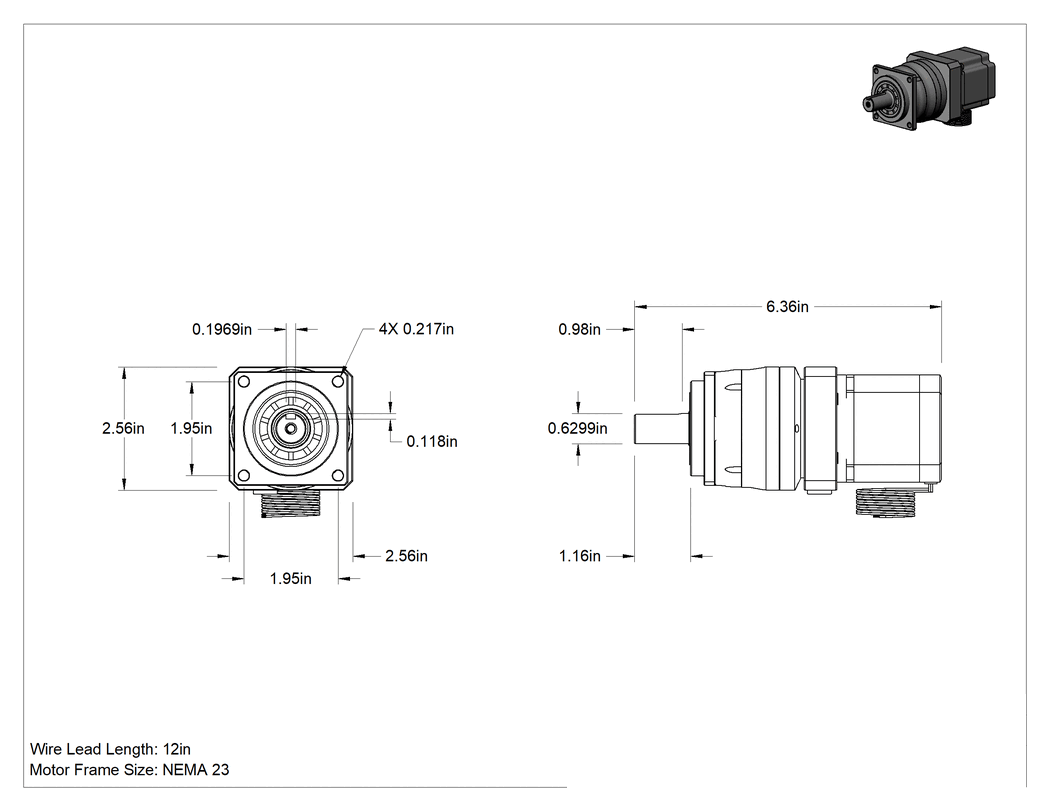

| Uzunluk | 6.4"16.26 cm |
| Genişlik | 2.6"66.0 mm |
| Yükseklik | 2.6"66.0 mm |
| Mil | |
| Çap | 16 mm |
| Uzunluk | 29.5 mm |
| Merkezden Tabana Uzunluk | 1.18"30.0 mm |
| Tip | D Profili |
| Kama Kanalı | |
| Uzunluk | 25 mm |
| Genişlik | 5 mm |
| Derinlik | 3 mm |
| Sıcaklık Aralığı | -18°C ila 49°C |
| Rulman Tipi | Bilye |
| Bileşen | Motor |
| Çalışma Yönü | Saat Yönünde, Saat Yönünün Tersine |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | İki |
| Muhafaza Malzemesi | Alüminyum |
| Yüz Şekli | Kare |
| Dişli Malzemesi | Alüminyum |
| Dişli Tipi | Planet |
| Faz başına endüktans | 5.4 mH |
| Yalıtım Sınıfı | B |
| Yalıtım Maksimum Sıcaklığı | 130°C |
| Motor Tipi | Hibrit Step Motoru |
| Montaj Konumu | Yüzey |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Mil Sayısı | 1 |
| Güç Kaynağı | Elektrik |
| Radyal Yük Kapasitesi | 15 lb.6.80 kg |
| Faz Başına Direnç | 1.6 ohm |
| Rotor Ataleti | 1.18 oz·in² |
| Hız Oranı | 5:1 |
| Step Motor Kutupları | Bipolar |
| Eksenel Yük Kapasitesi | 9 lbf |
| Ağırlık | 3.53 lb.1.60 kg |
| Tel Bağlantısı | Tel Uçları |
| Tel Ucu Rengi | Siyah, Yeşil, Açık Mavi, Kırmızı |
| Kablo Ucu Kalınlığı (AWG) | 20 |
| Tel Ucu Uzunluğu | 12"30.48 cm |
| Menşe Ülke | Çin |
Açıklama
Bir adım motoru ve dişli kutusu bir arada; yüksek tork istediğiniz ancak büyük bir motor için yeriniz olmadığında bu motorları tercih edin. Planet dişli kutusu, hızı düşürürken torku artırmak için gücü verimli bir şekilde iletir. Bu motorlar, hassas ve tekrarlayan hareketler kullanan 3D yazıcı kafasına benzer hareketler için mükemmeldir. Saatin akrep ve yelkovanı gibi, şaftları küçük ve eşit aralıklarla döner. Mil durduğunda, yük üzerinde ters yönde bir kuvvet olsa bile konumunu korur. Enkoder veya sensör yapılandırmasına gerek kalmadan yükün konumunu kontrol edebilirsiniz. Hepsi, diğer step motor türlerine göre daha yüksek tork, hassasiyet ve verimlilik sunan bipolar hibrit step motorlardır.

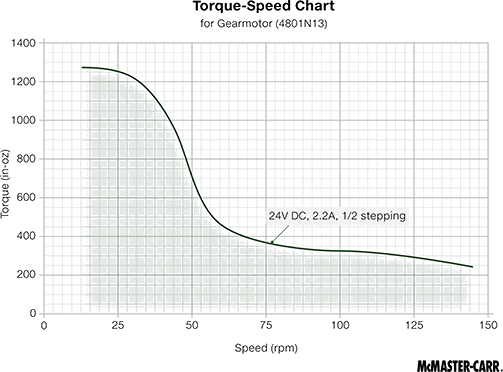

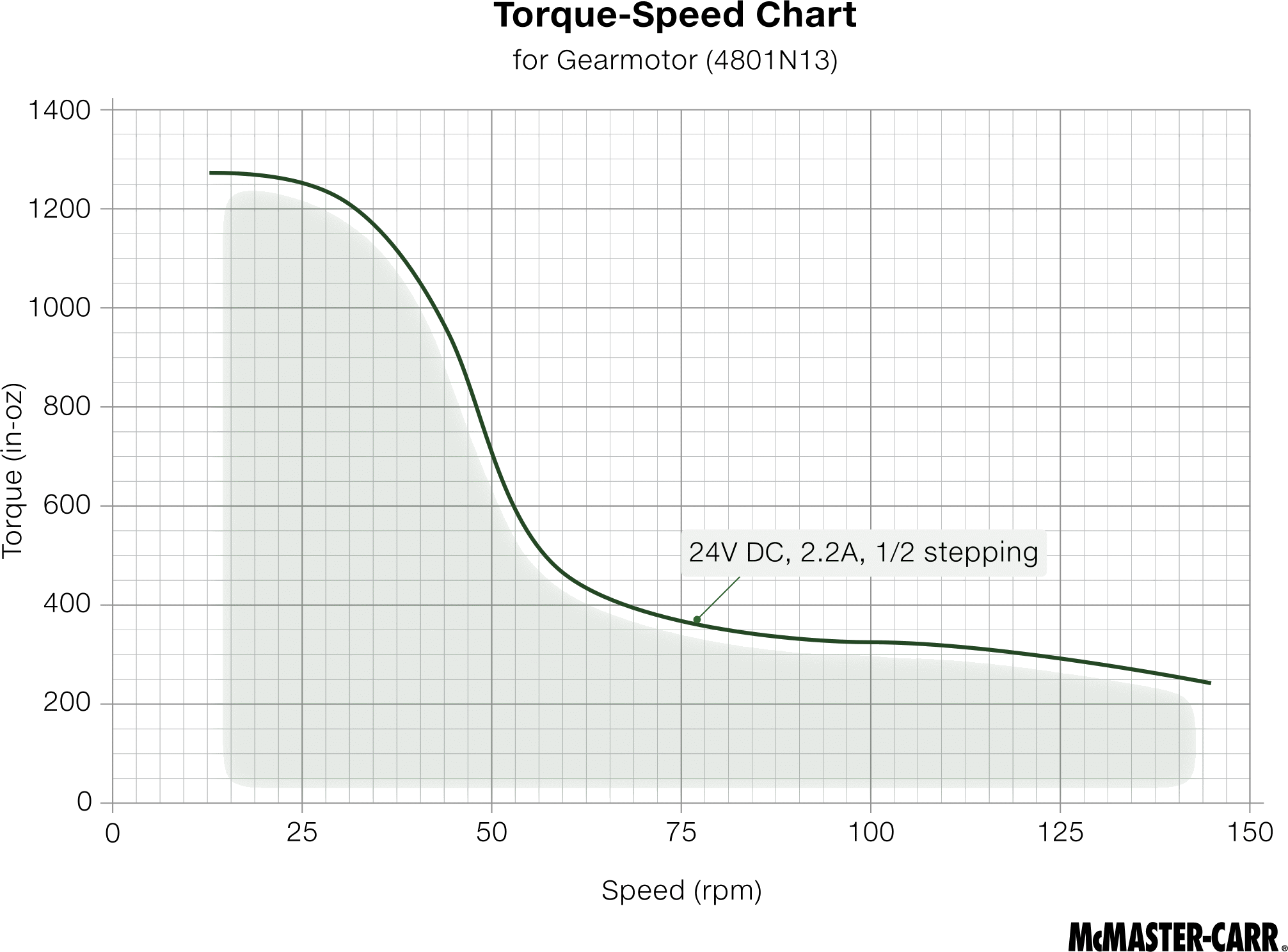

Tutma torku, mil sabit durumdayken onu konumundan çıkarmak için gereken kuvvettir. Mil hareket halindeyken, tork genellikle hız arttıkça azalır. Uygulamanız için hangi motorun uygun olduğunu doğrulamak için bir tork-hız eğrisini kullanın. Bir parça numarasına tıklayın ve “Ürün Detayı”nı seçerek motorun eğrisini görüntüleyin.
Tüm motorlar için bir kontrolör ve sürücü gereklidir (ürünlere dahil değildir).
Tam Adım Artışı — Tam adım artışı, milin bir konumdan bir sonraki konuma dönmesidir. Artış ne kadar küçükse, hareket o kadar yumuşak ve hassas olur.
