Dik Açılı Şaftlı Pnömatik Dişliotor, Taban Montajı
2 varyant (Güç, Tork); ₺377.096 – ₺398.388
Dik Açılı Şaftlı Pnömatik Dişliotor, kısıtlı alanlarda gücü 90 derece açıyla ileterek torku artıran ve hızı düşüren redüktörlü motorlardır. Bu ailede toplam 2 varyant bulunur. Güç seçenekleri 0.56 hp ile 0.8 hp arasında değişir. Fiyat, seçilen kombinasyona göre ₺377.096 – ₺398.388 aralığında değişir.
Güç
Tork
Maksimum Basınçta Maksimum Hız
Gürültü Seviyesi
₺377.096 Adet
MZ-289157
Paket
Özellikler

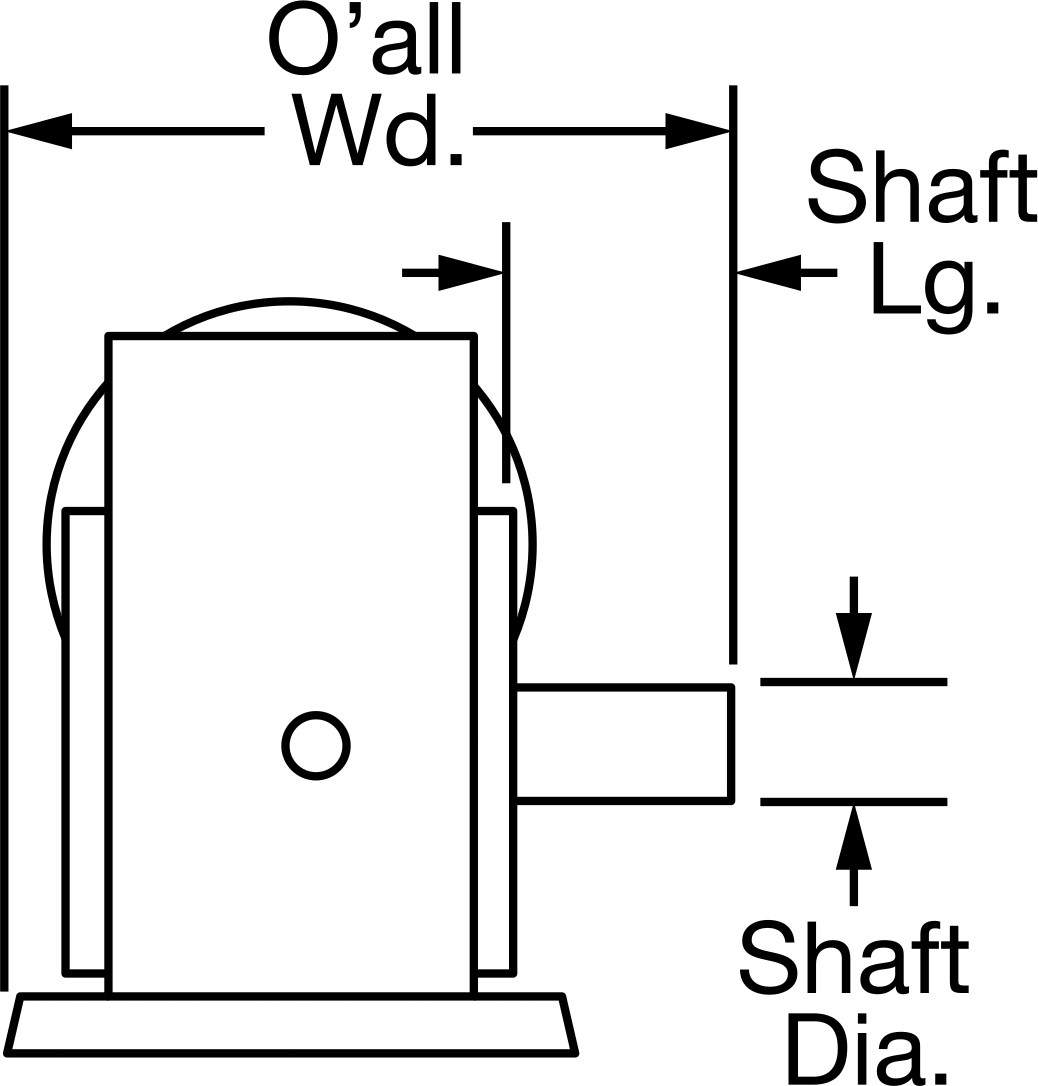

| Mil | |
| Çap | 1 1/8"28.6 mm |
| Uzunluk | 2 3/4"69.8 mm |

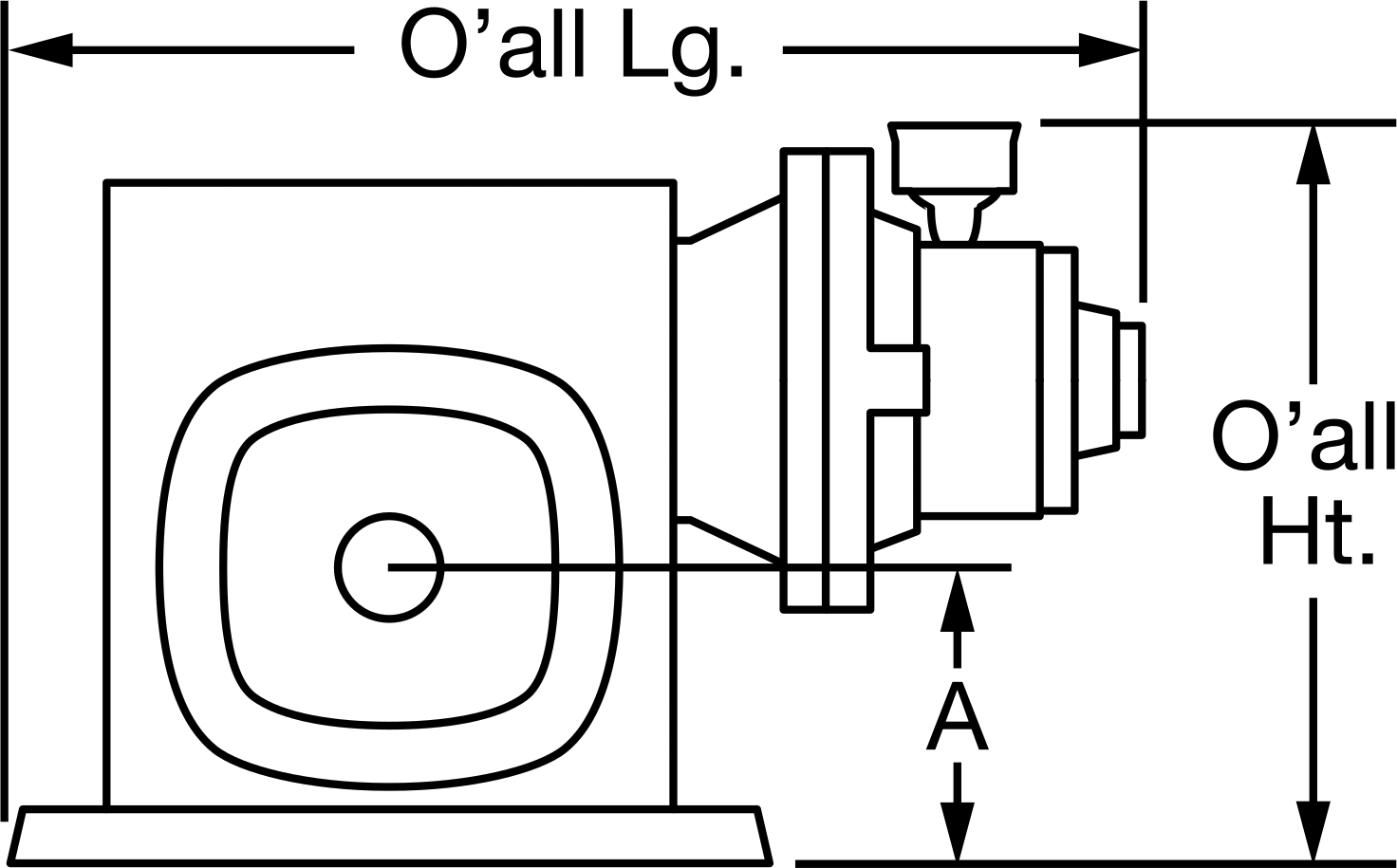

| Merkezden Taban'a (A) | 3.62"91.9 mm |
| Yön | Dik Açı |
| Tip | Anahtarlı |
| Montaj Konumu | Taban |
| Boru Çapı | 1/46.35 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Portu | Giriş |
| @ Maksimum Hız | |
| Güç | 0.85 hp |
| Tork | 1,040 in·lbf |
| Maksimum Basınçta Maksimum Hız | 50 rpm |
| Maksimum Basınç | 100 psi6.9 bar |
| Maksimum Hava Tüketimi | 71 ft³/min |
| Gürültü Seviyesi | 87 dBA |
| Toplam | |
| Uzunluk | 15"38.10 cm |
| Genişlik | 9"22.86 cm |
| Yükseklik | 9 1/2"24.13 cm |
| Çalışma Yönü | Saat Yönünde, Saat Yönünün Tersine |
| @ %25 Maksimum Hız | |
| Güç | 0.32 hp |
| Tork | 1,525 in·lbf |
| @ %50 maksimum hız | |
| Güç | 0.56 hp |
| Tork | 1,375 in·lbf |
| Hava Yağlaması Gerekli | Evet |
| Bağlanır | Boru |
| Muhafaza Malzemesi | Demir |
| Dişli | |
| Tip | Sonsuz |
| Malzeme | Bronz |
| İçerir | Susturucu |
| Anahtar Dahil | Evet |
| Kama Kanalı | |
| Uzunluk | 1 1/4"31.8 mm |
| Genişlik | 1/4"6.35 mm |
| Derinlik | 1/8"3.17 mm |
| Motor Tipi | Döner Kanat |
| Montaj Konumu | Yatay |
| Güç Kaynağı | Hava |
| Gerekli Hava Kalitesi | Parçacık İçermez, Suyu İçermez |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

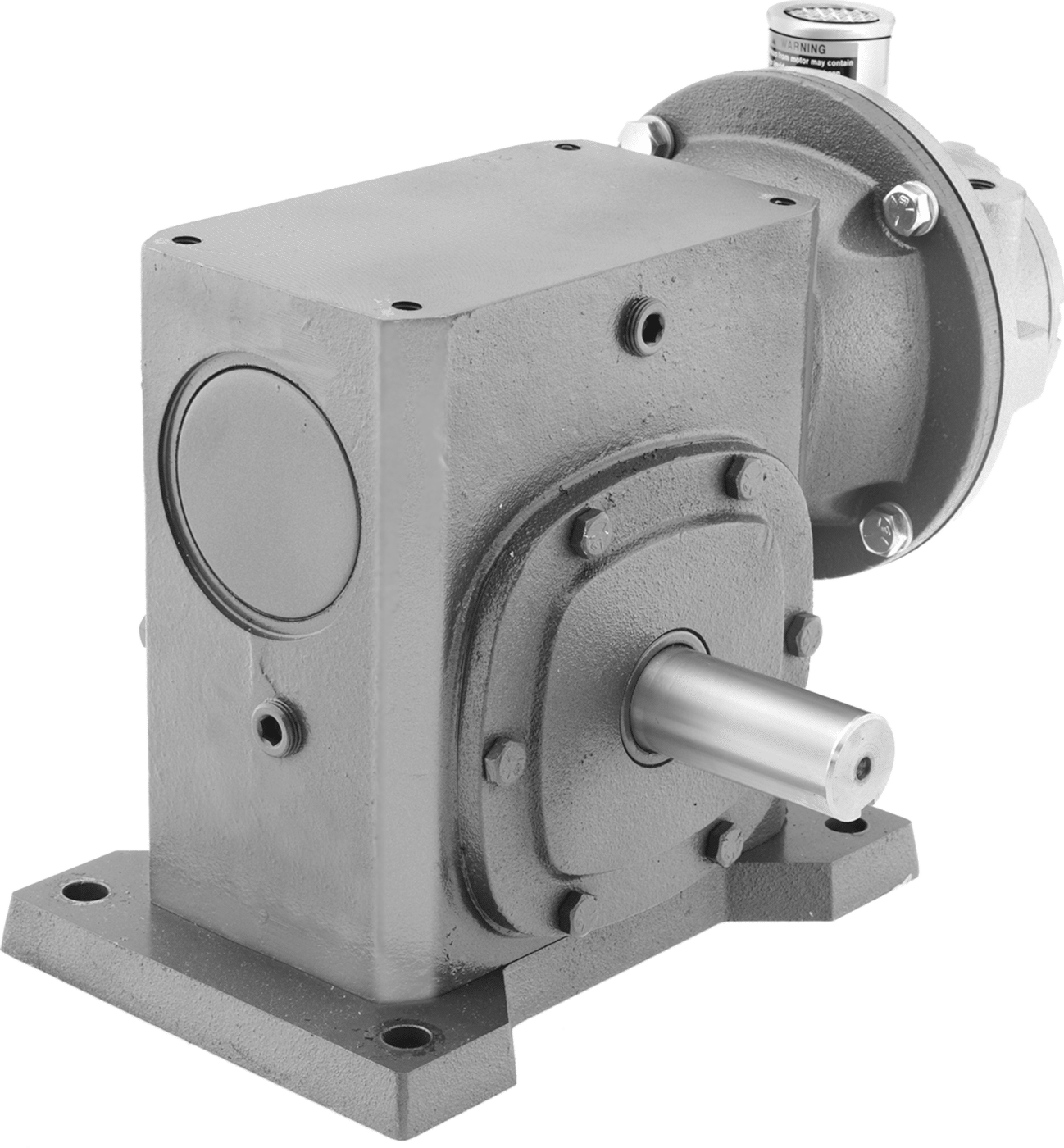

Bu dik açılı redüktörlü motorları, alanın kısıtlı olduğu yerlerde kullanın. Motordan 90° açıyla hareket iletirler, bu nedenle monte edildiklerinde uygulamanızın yanına konumlandırılırlar. Motor ve hız düşürücü bir arada olan redüktörlü motorlar, torku artırırken hızı düşürür. Gürültüyü azaltmak ve egzoz havasını filtrelemek için susturucu ile birlikte gelirler.
