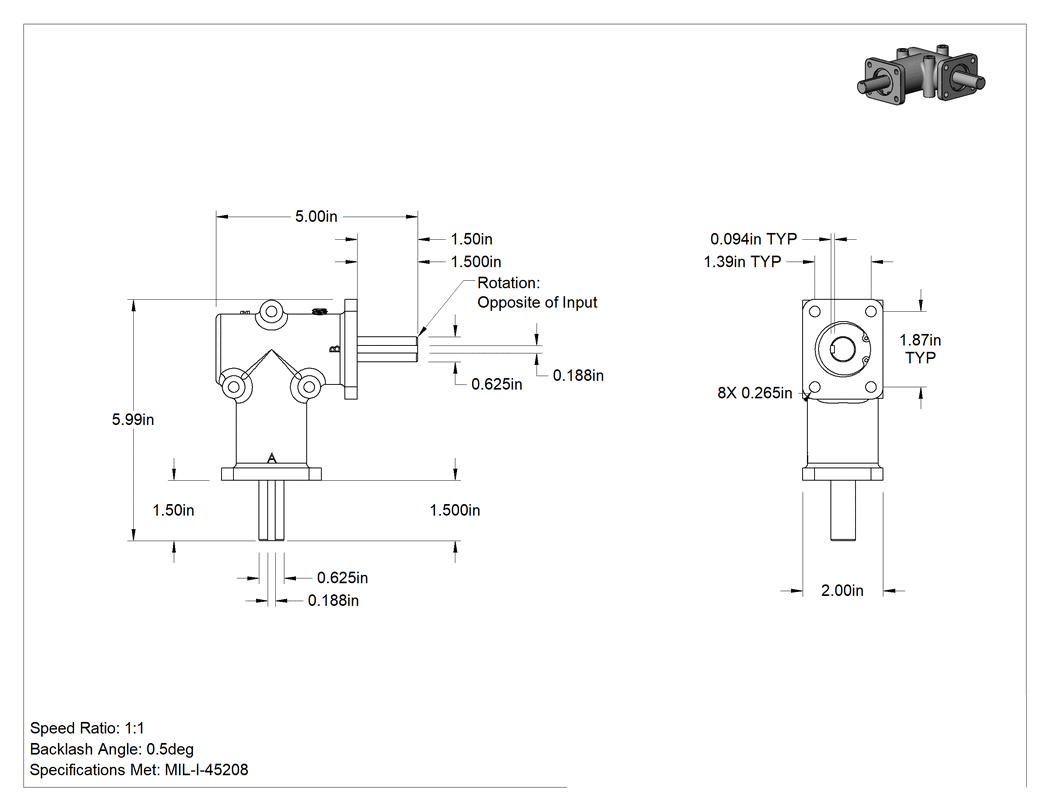

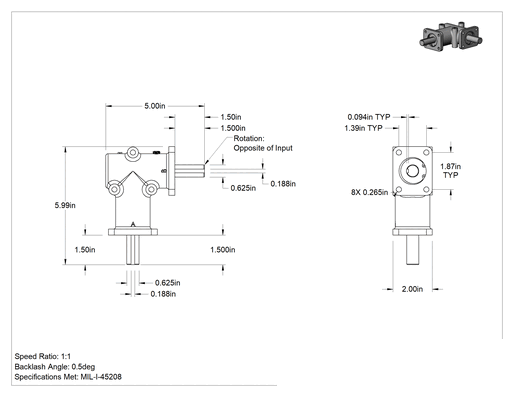

Dik Açı Dişli Kutusu
13 varyant (Çıkış Milleri, Flanşlar); ₺45.386 – ₺180.418
Dik Açı Dişli Kutusu, dönme hareketini hız veya tork kaybı olmadan dik açıya ileten kalıcı yağlamalı bir mekanizmadır. Bu aile Tork ve Güç seçenekleriyle toplam 13 varyant sunar. Fiyat, seçilen kombinasyona göre ₺45.386 – ₺180.418 aralığında değişir.
Çıkış Milleri
Flanşlar
Tork
Güç
Çap
Uzunluk
Kanal Genişliği
Kama Kanalı derinliği
Kama Kanalı uzunluğu
Dönme
Genişlik
Yükseklik
Radyal Yük Kapasitesi
Geri Vuruş Açısı
₺54.736 Adet
MZ-411606
Paket
Özellikler
| Adet | |
| Çıkış Milleri | 1 |
| Flanşlar | 2 |
| Hız Oranı | 1:1 |
| Maksimum Çıkış Gücü | |
| Tork | 43 in·lbf @ 1,750 rpm |
| Hız | 3,000 rpm |
| Maksimum Giriş | |
| Hız | 3,000 rpm |
| Güç | 1.99 hp |
| Giriş Mili | |
| Tip | Anahtarlı |
| Çap | 5/8"15.9 mm |
| Uzunluk | 1.5"38.1 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Kanal Genişliği | 3/16"4.76 mm |
| Kama Kanalı derinliği | 3/32"2.38 mm |
| Kama Kanalı uzunluğu | 1 1/2"38.1 mm |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çıkış Mili | |
| Tip | Anahtarlı |
| Çap | 5/8"15.9 mm |
| Uzunluk | 1.5"38.1 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Kanal Genişliği | 3/16"4.76 mm |
| Kama Kanalı derinliği | 3/32"2.38 mm |
| Kama Kanalı uzunluğu | 1 1/2"38.1 mm |
| Dönme | Girişin Karşı Tarafı |
| Toplam | |
| Uzunluk | 6"15.24 cm |
| Genişlik | 5"12.70 cm |
| Yükseklik | 2"50.8 mm |
| Radyal Yük Kapasitesi | 50 lb.22.7 kg |
| Askeri Spesifikasyon | MIL-I-45208 |
| Geri Vuruş Açısı | 0.5° |
| Rulman Tipi | Bilye |
| Sertifikasyon | Mil. Spec. |
| Giriş Hızında Verimlilik | 97% @ 1,750 rpm |
| Dişli | |
| Tip | Eğim |
| Malzeme | Çelik |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Mil Yönü | Dik Açı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hız veya torku değiştirmeden dönme hareketini dik açıyla iletir. Dişli kutuları, bakım süresinden ve çabasından tasarruf etmek için kalıcı olarak yağlanmıştır. Bir şaft kaplini (dahil değildir) kullanarak bir motora bağlayın.
Radyal Yük Kapasitesi — Radyal yükler, şafta dik olan yüklerdir. Genellikle kasnaklar ve dişliler gibi şafta bağlı bileşenler tarafından oluşturulur.
