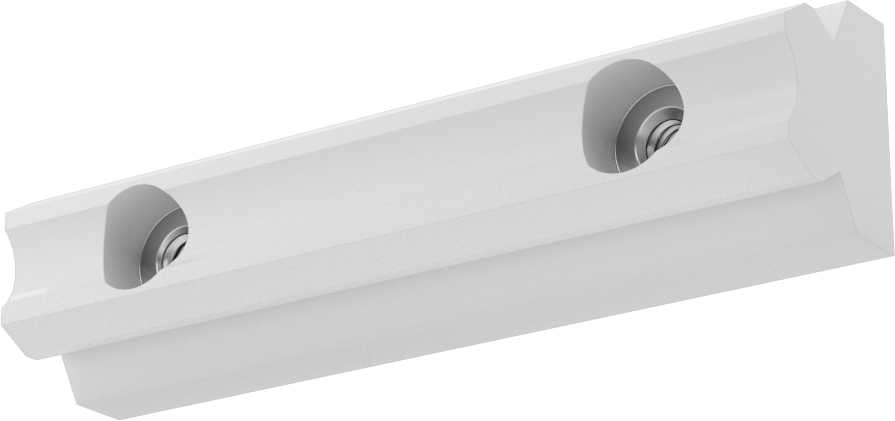

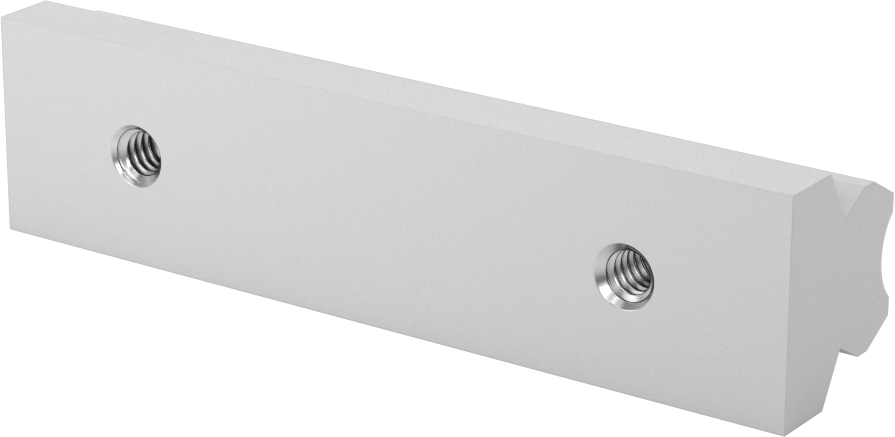

Yan Montajlı Kovanlı Yatak Taşıyıcısı

Yan Montajlı Kovanlı Yatak Taşıyıcısı, C şekilli kılavuz raylar içinde ilerleyerek dikey yüzeyler boyunca doğrusal hareket sağlar ve kovanlı rulmanları sayesinde zorlu ortamlarda dayanıklıdır. Taşıyıcı Genişliği ekseninde 2 seçenekle sunulan bu ailede toplam 2 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺15.218 – ₺22.498 aralığında değişir.

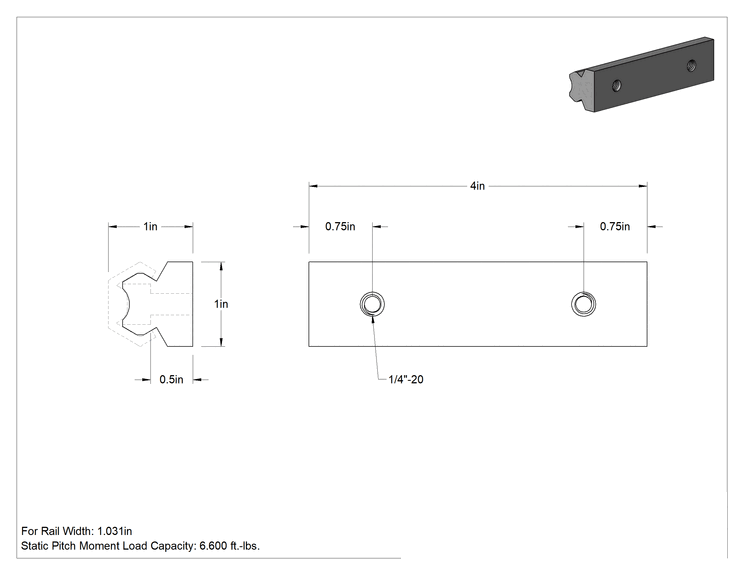

Teknik Çizim

Teknik Çizim

Taşıyıcı Genişliği

1"1 11⁄32"

Toplam Yükseklik

1"1 1⁄4"

Statik Yük Kapasitesi

85 lb.120 lb.

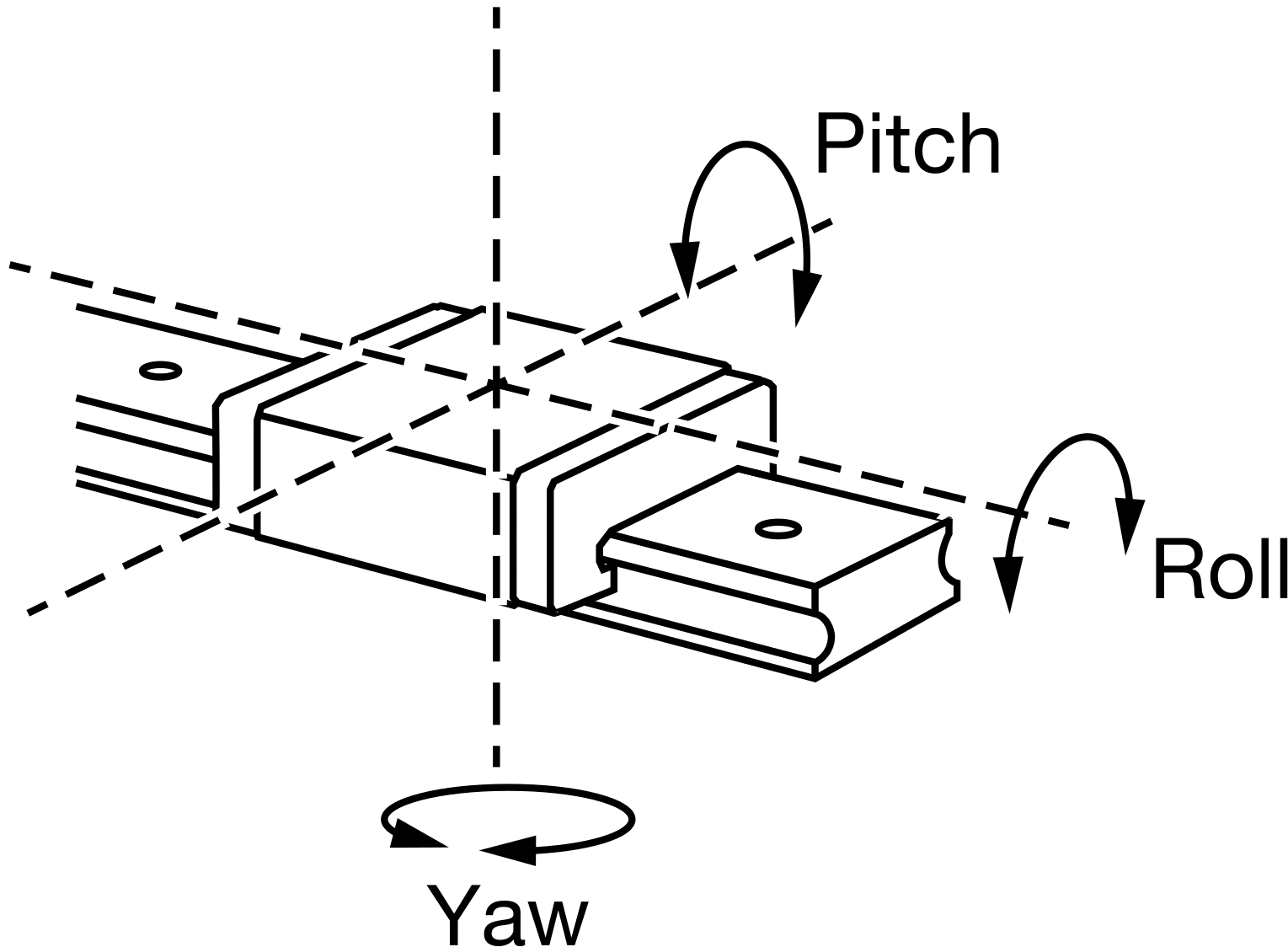

Statik Eğim Moment Yük Kapasitesi

6.6 ft·lbf17 ft·lbf

Statik Sapma Momenti Yükü Kapasitesi

8.8 ft·lbf23 ft·lbf

Montaj Deliği Sayısı

24

Ray Genişliği

1 1⁄32"1 19⁄32"

Taşıyıcı Uzunluğu

4"5 1⁄4"

Statik Yuvarlanma Moment Yük Kapasitesi

2.2 ft·lbf6.6 ft·lbf

Montaj Deliği Derinliği

1⁄2"5⁄8"

₺15.218 Adet

MZ-141956

Paket

Siparişe Ekle

Özellikler

Taşıyıcı ve Kılavuz Ray Tipi	Kovanlı Yatak
Rulman Tipi	Manşon
Ray Genişliği İçin	1 1/32"26.2 mm
Statik Yük Kapasitesi	85 lbs.38.6 kg
Statik Eğim Moment Yük Kapasitesi	6.6 ft.-lbs.
Statik Yuvarlanma Moment Yük Kapasitesi	2.2 ft.-lbs.
Statik Sapma Momenti Yükü Kapasitesi	8.8 ft.-lbs.
Toplam Yükseklik	1"25.4 mm
Taşıyıcı Genişliği	1"25.4 mm
Taşıyıcı Uzunluğu	4"10.16 cm
Taşıyıcı Malzemesi	Polietilen Plastik
Yatak Malzemesi	Polietilen Plastik
Maksimum Sıcaklık	82°C
Montaj
Delik Sayısı	2
Delik Diş Boyutu	1/4"-206.35 mm
Delik Derinliği	1/2"12.7 mm
Dahil Edilen Bağlantı Elemanları	Hayır
Yağlama	Gerekli Değil
Menşe Ülke	Amerika Birleşik Devletleri
İlgili Ürün	304 Paslanmaz Çelik Kılavuz Raylar

Açıklama

C şekilli kılavuz raylar, duvarlar ve diğer dikey yüzeyler boyunca doğrusal hareketi desteklemek için taşıyıcıyı dıştan kavrar. Kovanlı rulmanlar, ıslak, kirli ve yüksek titreşimli ortamlarda bilyalı rulmanlardan daha iyi performans göstermelerini sağlar.
