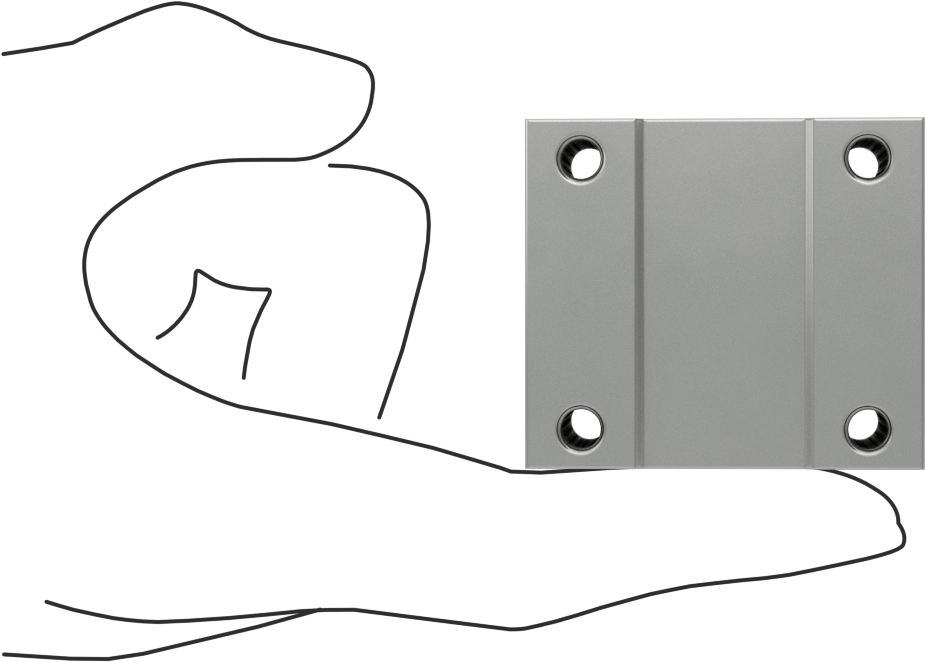

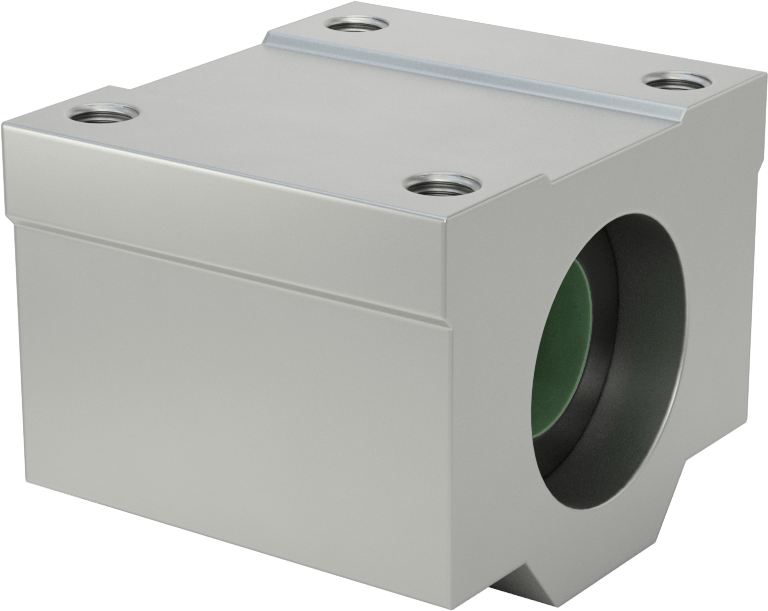

Montajlı Manşonlu Lineer Rulman, Kendinden Hizalamalı

Montajlı Manşonlu Lineer Rulman, yuvarlak uçlu şaftlar için tasarlanmış, kimyasallara dayanıklı ve düşük bakım gerektiren bir yataklama çözümüdür. Bu ailede 13 varyant bulunur. Mil Çapı seçenekleri 16 mm ile 2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺11.404 – ₺151.152 aralığında değişir.

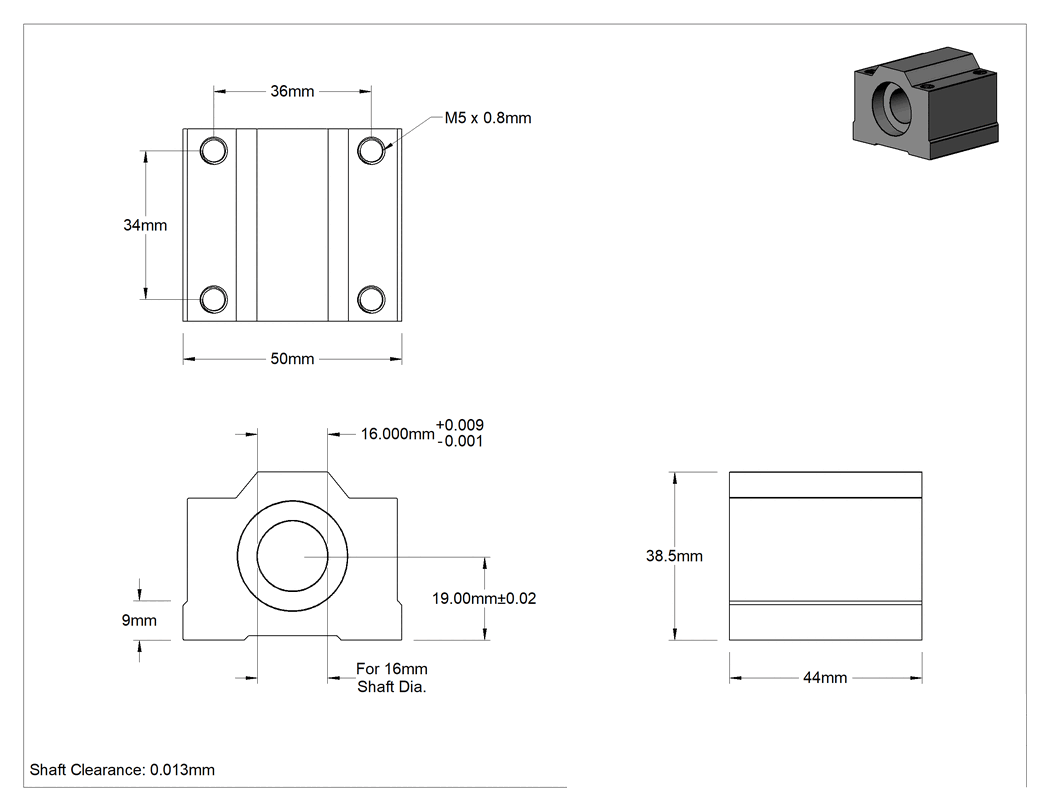

Teknik Çizim

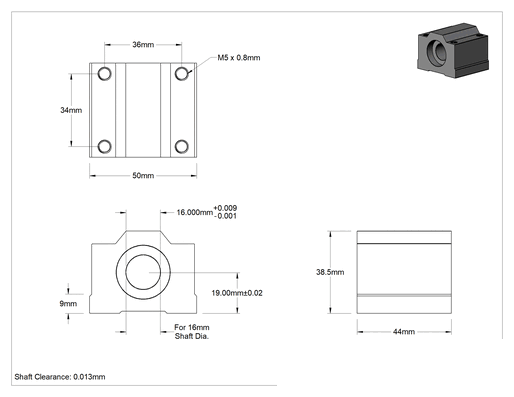

Teknik Çizim

İç Çap

16.000 mm20.000 mm25.000 mm40.000 mm0.500"1.000"1.500"2.000"

Toplam Uzunluk

44 mm53 mm67 mm90 mm1 11⁄16"5"6"9"10"

Montaj Deliği Sayısı

48

Statik Yük Kapasitesi

1,900 lb.3,300 lb.4,800 lb.5,200 lb.14,000 lb.18,600 lb.25,000 lb.28,000 lb.50,000 lb.

Astar Malzemesi

Frelon, PlasticPlastic, PTFE

Maksimum Sıcaklık

375° F400° F

Montaj Delikleri Merkezden Merkeze Uzunluğu

34 mm40 mm50 mm60 mm1"2"3"

Mil Boşluğu

0.013 mm0.0005"0.0015"

₺11.404 Adet

MZ-406530

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Kendinden Hizalamalı
Hizalama Hatası Dayanımı	2°
Malzeme
Yatak	Seramik Kaplı 6061 Alüminyum
Astar	PTFE
Gövde	Eloksallı 6063 Alüminyum
Mil Çapı İçin	16 mm
Mil Boşluğu	0.013 mm
Toplam
Uzunluk	44 mm
Genişlik	50 mm
Yükseklik	38.5 mm
Merkez yüksekliği	19 mm
Merkez yüksekliği toleransı	-0.02 mm ila 0.02 mm
Uç Contalı	Hayır
Hızda Dinamik Doğrusal Yük Kapasitesi	200 lb. @ 100 fpm
Statik Yük Kapasitesi	3,300 lb.1497 kg
Sıcaklık
Minimum	-240°C
Maksimum	191°C
Mil için
Malzeme	Alüminyum, Paslanmaz Çelik, Çelik
Pürüzsüzlük	8 μm ila 16 μm
Montaj Delikleri
Adet	4
Diş Boyutu	M5 × 0.8 mm
Merkezden Merkeze Uzunluk	34 mm
Merkezden Merkeze Genişlik	36 mm
Taban Kalınlığı	9 mm
Rulman Tipi	Düz
Minimum Mil Sertliği için
Çelik	Rockwell B25
Paslanmaz Çelik	Rockwell B25
Mil Tipi için	Yuvarlak
Gövde Tipi	Taban Montajı
İç Çap	16.000 mm
İç Çap Toleransı	-0.001 mm ila 0.009 mm
Değiştirilebilir Ek Yatak	Evet
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli Değil
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Neredeyse bakım gerektirmeyen bu rulmanlar, ek yağlama gerektirmeyen kaygan, kimyasallara dayanıklı astarlara sahiptir. Hepsi yuvarlak uçlu şaftlarla kullanım içindir.

Kendinden Hizalamalı—Kendinden hizalamalı rulmanlar, mil hizasızlığını telafi eder.
