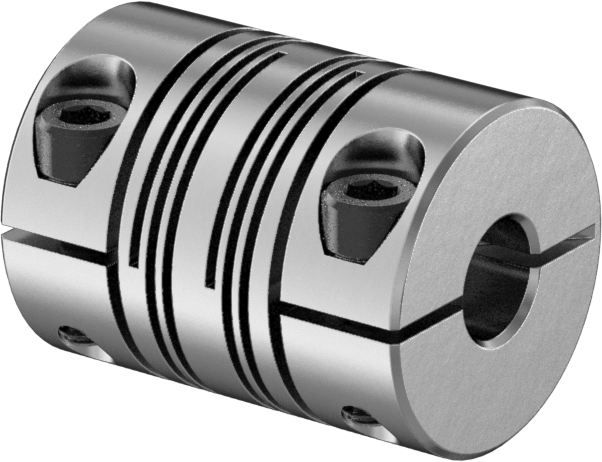

Kelepçeli Hassas Esnek Mil Kaplini, Spiral, Alüminyum
114 varyant (Mil Çapı İçin, Toplam Uzunluk); ₺14.476 – ₺39.618
Kelepçeli Hassas Esnek Mil Kaplini, Spiral, Alüminyum; hafif hizmet tipi motor ve enkoder uygulamalarında sıfır boşluk sağlayarak eksenel ile açısal hizasızlıkları tolere eder. Bu ailede toplam 114 varyant bulunur. Mil Çapı için 53 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺14.476 – ₺39.618 aralığında değişir.
Özellikler
| Esnek Mil Kaplini Kesim Şekli | Spiral |
| Malzeme | 7075 Alüminyum |

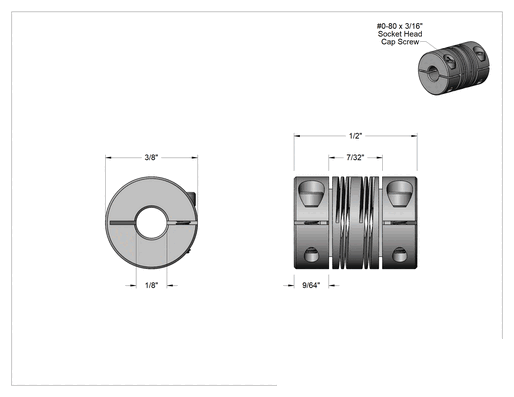

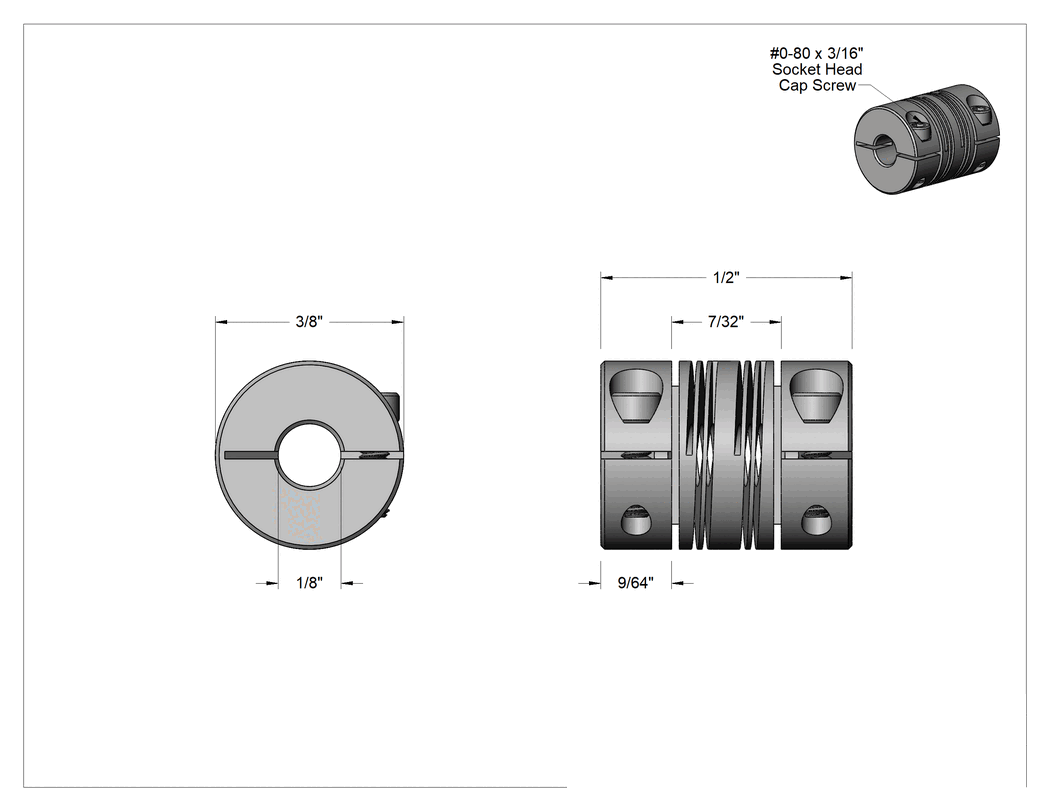

| Mil Çapı İçin | 1/8" × 1/8"3.17 mm / 3.17 mm |
| Toplam Uzunluk | 1/2"12.7 mm |
| Dış Çap | 3/8"9.52 mm |
| Maksimum Dönüş Hızı | 10,000 rpm |
| Maksimum Tork | 3 in·lbf |
| Hizalama Hatası Dayanımı | |
| Paralellik | 0.005"0.13 mm |
| Açısal | 2° |
| Eksenel | 0.005"0.13 mm |
| Dönme Hareketi İçin | İleri/Geri, Başlat/Durdur |
| Sıkıştırma Vidası | |
| Tip | Dişli Başlık |
| Malzeme | Siyah Oksit Çelik |
| Adet İçerilen | 2 |
| Yapı | Bir adet parça |
| Mil Yanlış Hizalama Türü İçin | Açısal, Eksenel, Paralel |
| Mil Tipi için | Yuvarlak |
| Performans | Kelepçeleme |
| Mil Kaplin Esnekliği | Esnek |
| Mil Montaj Tipi | Kelepçeli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Milinizi eşit şekilde kavrayacak şekilde tasarlanan bu kaplinler, mili çizmeden ayar vidası kaplinlerinden daha fazla tutma gücü sağlar. Sabitlemek için sıkıştırma vidalarını sıkın.
Spiral Kesim—Spiral kaplinlerin gövdesinde, paralel kaplinlere göre paralel, eksenel ve açısal hizasızlıkları daha iyi idare edebilmek için esneklik sağlayan uzun kesikler bulunur. Ancak, bunlar o kadar rijit değildir. Genellikle hafif hizmet tipi enkoder ve step motor uygulamaları için kullanılan bu kaplinler, sıfır boşluk (oynaklık yok) sağlar ve asla yağlanmaya ihtiyaç duymaz. Bunlar, helisel kiriş kaplinleri olarak da bilinir.
7075 Alüminyum — 7075 alüminyum kaplinler hafiftir ve iyi korozyon direncine sahiptir.
