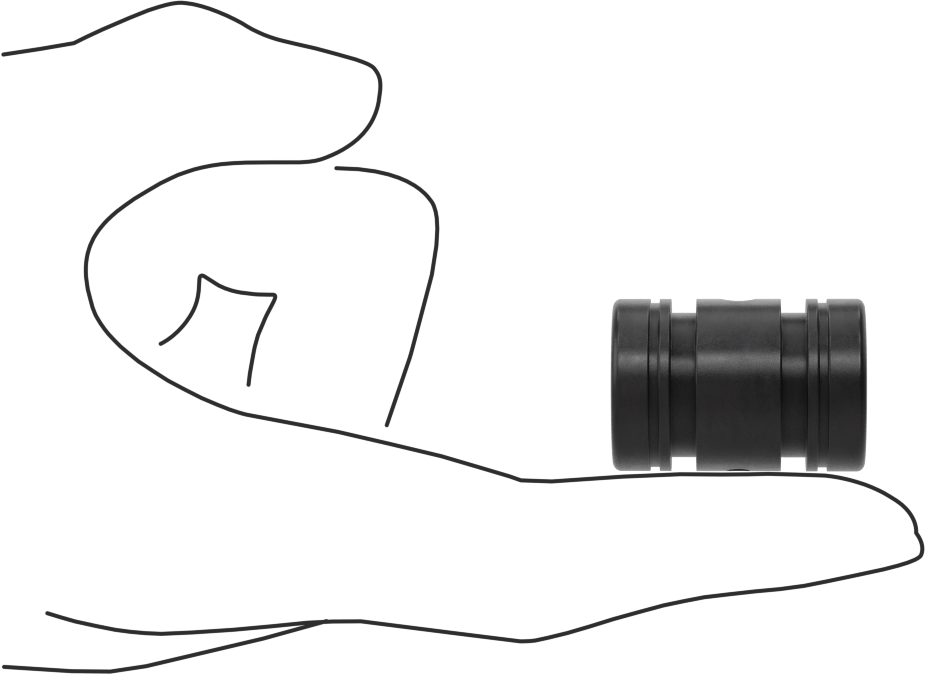

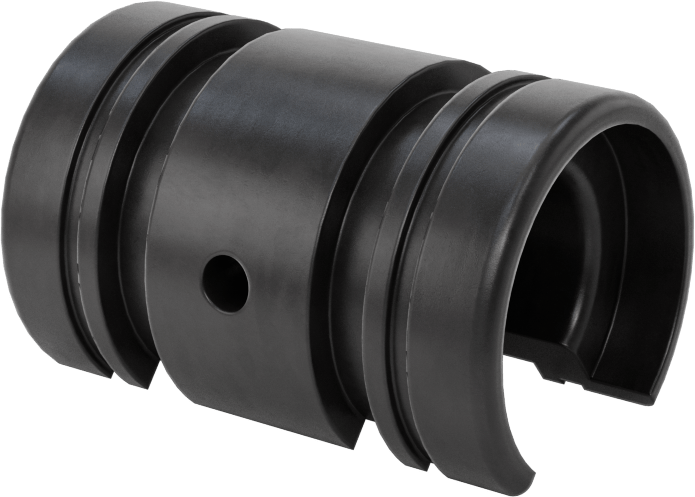

Yüksek Hızlı Manşonlu Lineer Rulman, Kendinden Hizalamalı
2 varyant (Dış Çap, İç Çap); ₺6.306 – ₺8.214
Yüksek Hızlı Manşonlu Lineer Rulman, Kendinden Hizalamalı, yüksek hızlarda hızlı ivmelenme ve yavaşlama gerektiren uygulamalar için seramik astarlı bir çözümdür. Bu sayfada Dış Çap ve Hızda Dinamik Doğrusal Yük Kapasitesi gibi eksen seçenekleriyle toplam 2 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺6.306 – ₺8.214 aralığında değişir.
Özellikler
| Hizalama Stili | Kendinden Hizalamalı |
| Hizalama Hatası Dayanımı | 2° |
| Malzeme | |
| Yatak | Seramik Kaplı 6061 Alüminyum |
| Astar | Seramik |

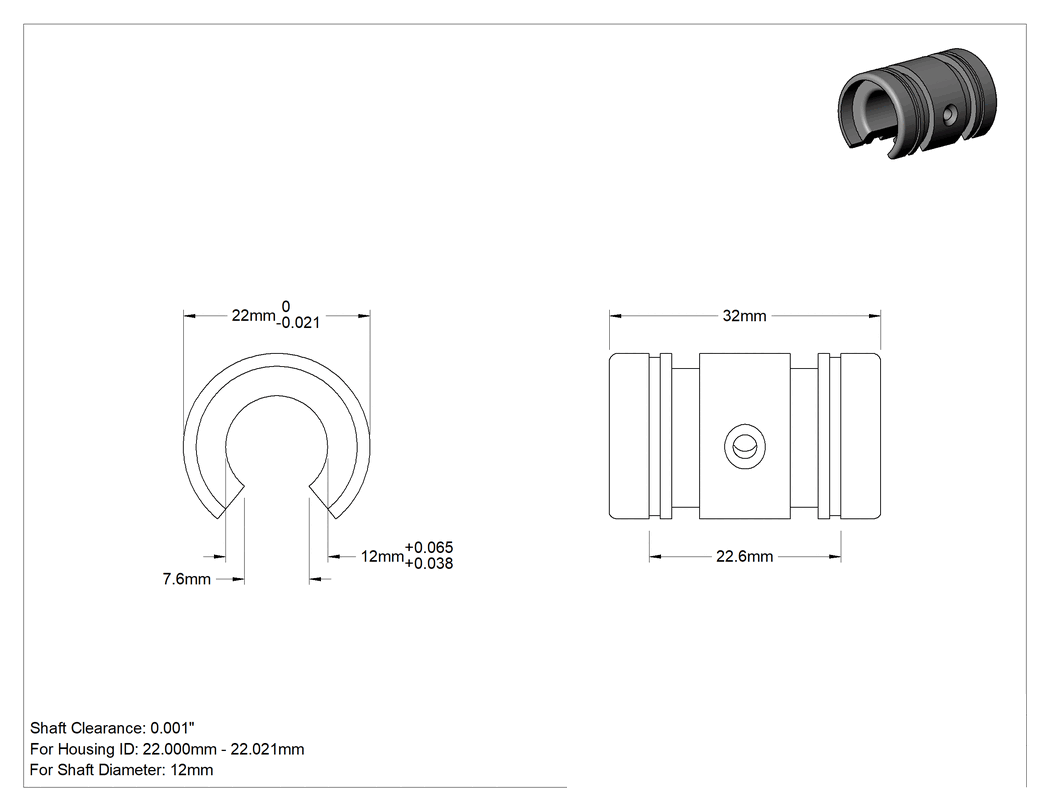

| Mil Çapı İçin | 12 mm |
| Mil Boşluğu | 0.001"0.03 mm |
| Toplam Uzunluk | 32 mm |
| Dış Çap | 22 mm |
| Dış Çap Toleransı | -0.021 mm ila 0 mm |
| Genişlik | 7.6 mm |
| Gövde İç Çapı İçin | 22.0000 mm ila 22.0210 mm |
| Tespit halkası yuvalı | Evet |
| Segman Yivinin Uçtan Uca Uzunluğu | 22.6 mm |
| Uç Contalı | Hayır |
| Hızda Dinamik Doğrusal Yük Kapasitesi | 150 lb. @ 100 fpm |
| Statik Yük Kapasitesi | 2,200 lb.998 kg |
| Sıcaklık | |
| Minimum | -240°C |
| Maksimum | 204°C |
| Mil için | |
| Malzeme | Paslanmaz Çelik, Çelik |
| Pürüzsüzlük | 8 μm ila 16 μm |
| Rulman Tipi | Düz |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C60 |
| Paslanmaz Çelik | Rockwell C60 |
| Mil Tipi için | Destek Raylı Yuvarlak |
| Gövde Yüzey Kaplaması Kalınlığı | 0.002"0.05 mm |
| İç Çap | 12.000 mm |
| İç Çap Toleransı | 0.038 mm ila 0.065 mm |
| Doğrusal Rulman Bileşeni | Yatak |
| Yağlama | Gerekli |
| Performans | Yüksek Hız |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Segmanlar |
Açıklama
Bu rulmanlar, yüksek hızların yanı sıra hızlı hızlanma ve yavaşlamayı sağlamak için seramik astara sahiptir. Maksimum rijitlik gerektiren uygulamalar için bunları destek rayı şaftlarına monte edin. Takmak için rulmanları bir yuvaya (dahil değildir) kaydırın ve iki tutma halkası (ayrı satılır) ile yerine sabitleyin.
Kendinden Hizalamalı—Kendinden hizalamalı rulmanlar, mil hizasızlığını telafi eder.
0.001" Mil Boşluğu—0.001" mil boşluğuna sahip rulmanlar, 0.0005" mil boşluğuna sahip rulmanlara göre milinizde sıkışmaya daha az meyillidir.
