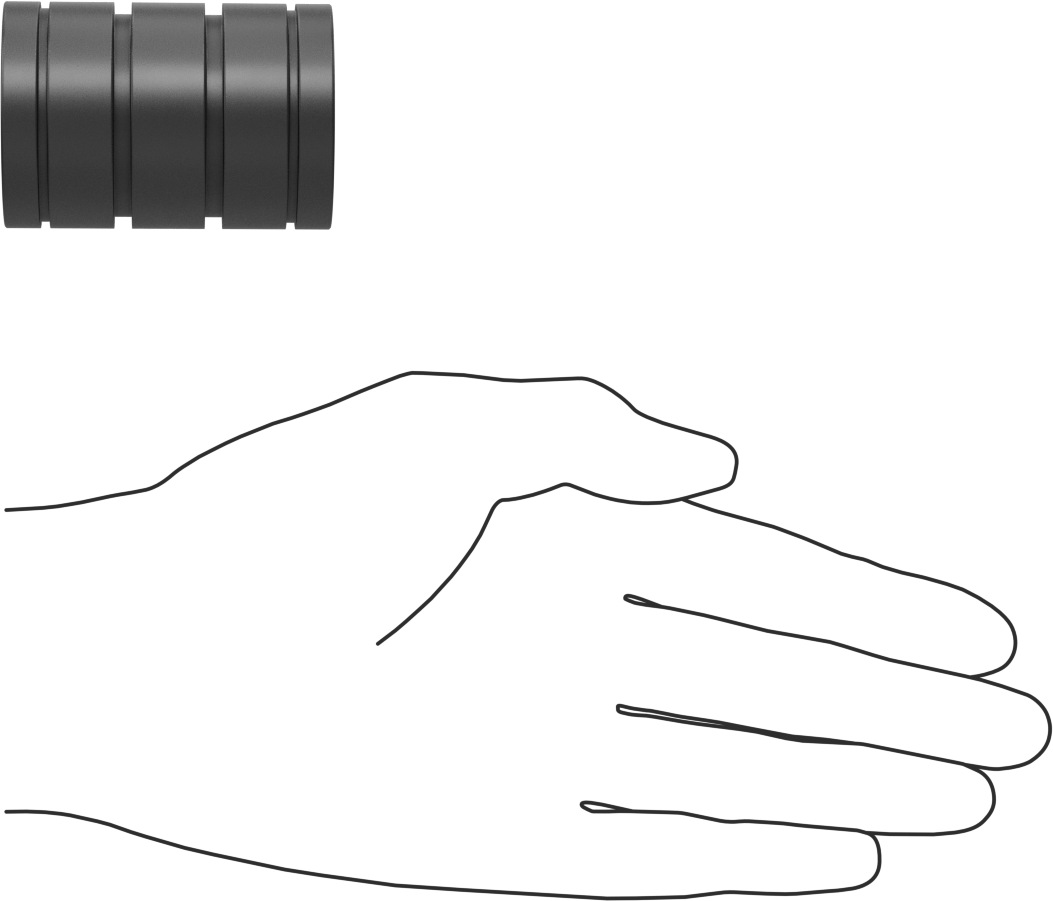

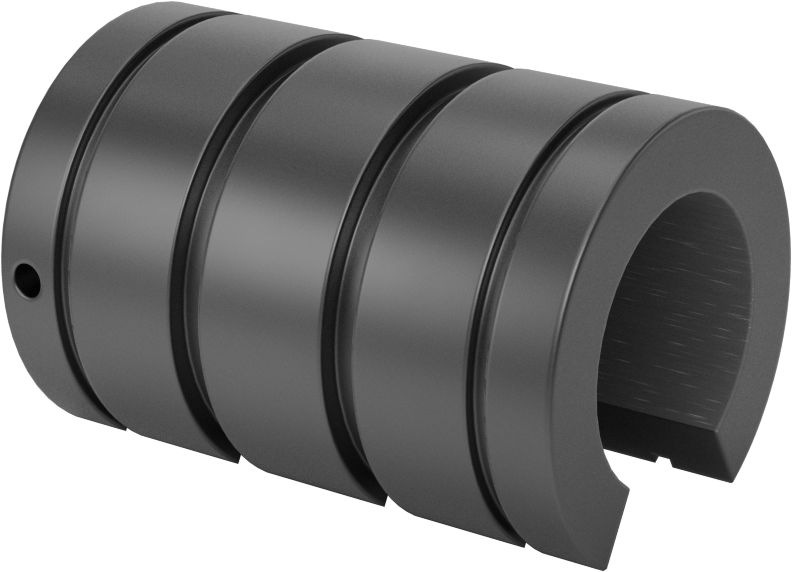

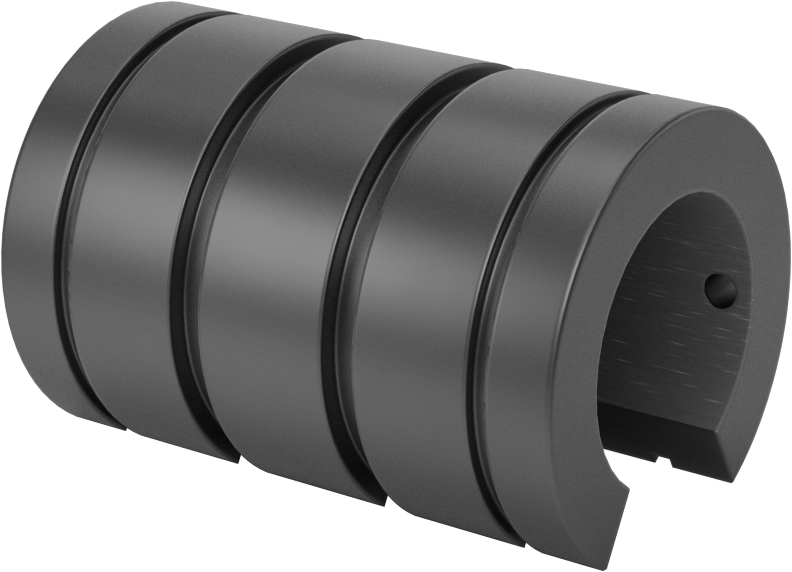

Sabit hizalama manşonu lineer rulman
2 varyant (Mil Boşluğu); fiyat ₺14.264
Sabit hizalama manşonu lineer rulman, maksimum rijitlik gerektiren uygulamalarda destek rayı miline monte edilerek milin hizasızlığının olası olmadığı yerlerde kullanılır. Bu sayfada Mil Boşluğu ekseninde 2 varyant listelenir. Tüm varyantlarda fiyat ₺14.264.
Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | Eloksallı 6061 Alüminyum |
| Astar | Frelon |
| Mil Çapı İçin | 1"25.4 mm |
| Mil Boşluğu | 0.0005"0.01 mm |

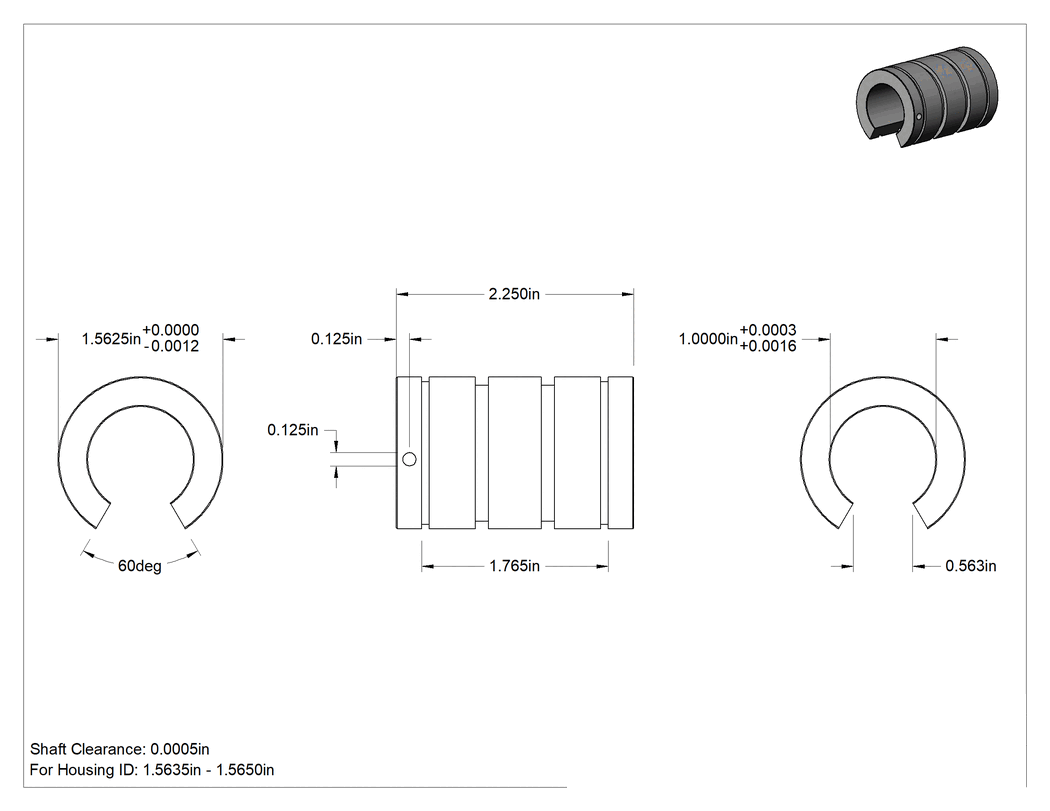

| Toplam Uzunluk | 2 1/4"57.1 mm |
| Dış Çap | 1 9/16"39.7 mm |
| Dış Çap Toleransı | -0.0012" ila 0"0.03 mm / 0.00 mm |
| Genişlik | 9/16"14.3 mm |
| Gövde İç Çapı İçin | 1.5635" ila 1.5650"39.7 mm / 39.8 mm |
| Tespit halkası yuvalı | Evet |
| Segman Yivinin Uçtan Uca Uzunluğu | 1.765"44.8 mm |
| Uç Contalı | Hayır |
| Hızda Dinamik Doğrusal Yük Kapasitesi | 450 lb. @ 100 fpm |
| Statik Yük Kapasitesi | 7,000 lb.3175 kg |
| Sıcaklık | |
| Minimum | -240°C |
| Maksimum | 204°C |
| Mil Malzemesi İçin | Çelik |
| Rulman Tipi | Düz |
| Minimum Çelik Mil Sertliği İçin | Rockwell C35 |
| Mil Pürüzlülüğü, Ra | 8 μm ila 12 μm |
| Mil Tipi için | Destek Raylı Yuvarlak |
| İç Çap | 1.000"25.4 mm |
| İç Çap Toleransı | 0.0003" ila 0.0016"0.01 mm / 0.04 mm |
| Doğrusal Rulman Bileşeni | Yatak |
| Yağlama | Gerekli Değil |
| Maks. | |
| PV | 20,000 |
| P | 3,000 psi207 bar |
| V | 300 sfpm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Segmanlar |
Açıklama
Maksimum rijitlik gerektiren uygulamalar için bu rulmanları bir destek rayı miline monte edin. Takmak için rulmanları bir yuvaya (dahil değildir) kaydırın ve iki tutma halkası (ayrı satılır) ile sabitleyin.
Sabit Hizalama—Sabit hizalamalı rulmanlar, milin hizasızlığının olası olmadığı yerlerde kullanılır.
Frelon Kaplı 6061 Alüminyum Rulmanlar — Frelon kaplı alüminyum rulmanlar aşınmaya ve kimyasallara dayanıklıdır. Not: Çıplak alüminyum, krom kaplı çelik veya 300 serisi paslanmaz çelik şaftlarla kullanılmamalıdır.
0.0005" Mil Boşluğu—0.0005" mil boşluğuna sahip rulmanlar, hassas uygulamalar için en uygunudur.
