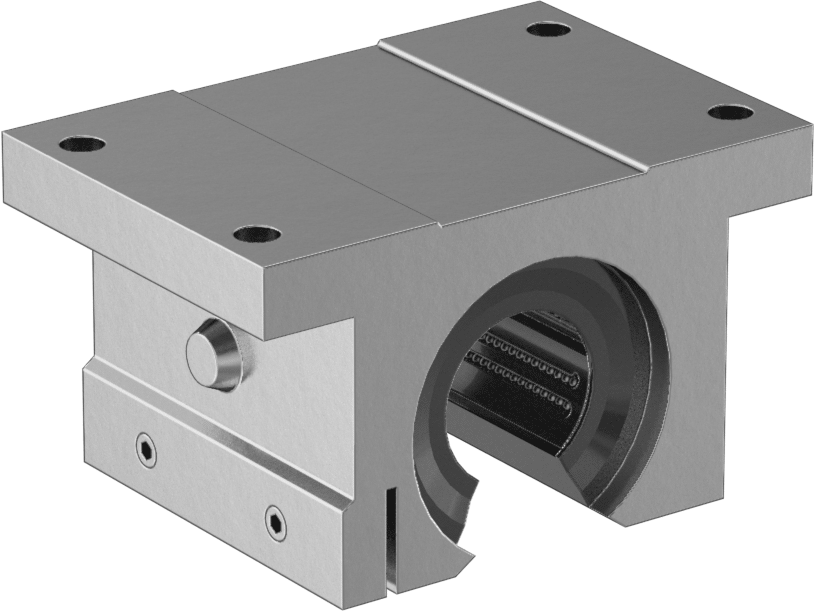

Yüksek Yük Monte Bilyalı Lineer Rulman, Destek Rayı Şaftları için
13 varyant (Dinamik Yük Kapasitesi, Toplam Uzunluk); ₺33.844 – ₺183.370
Yüksek Yük Monte Bilyalı Lineer Rulman, destek raylarında ağır yükleri taşımak ve maksimum rijitlik sağlamak amacıyla kullanılır; kendinden hizalamalı yapısı ve uç contalarıyla çalışır. Bu seri, Dinamik Yük Kapasitesi ekseninde farklı seçenekler sunar ve toplam 13 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺33.844 – ₺183.370 aralığında değişir.

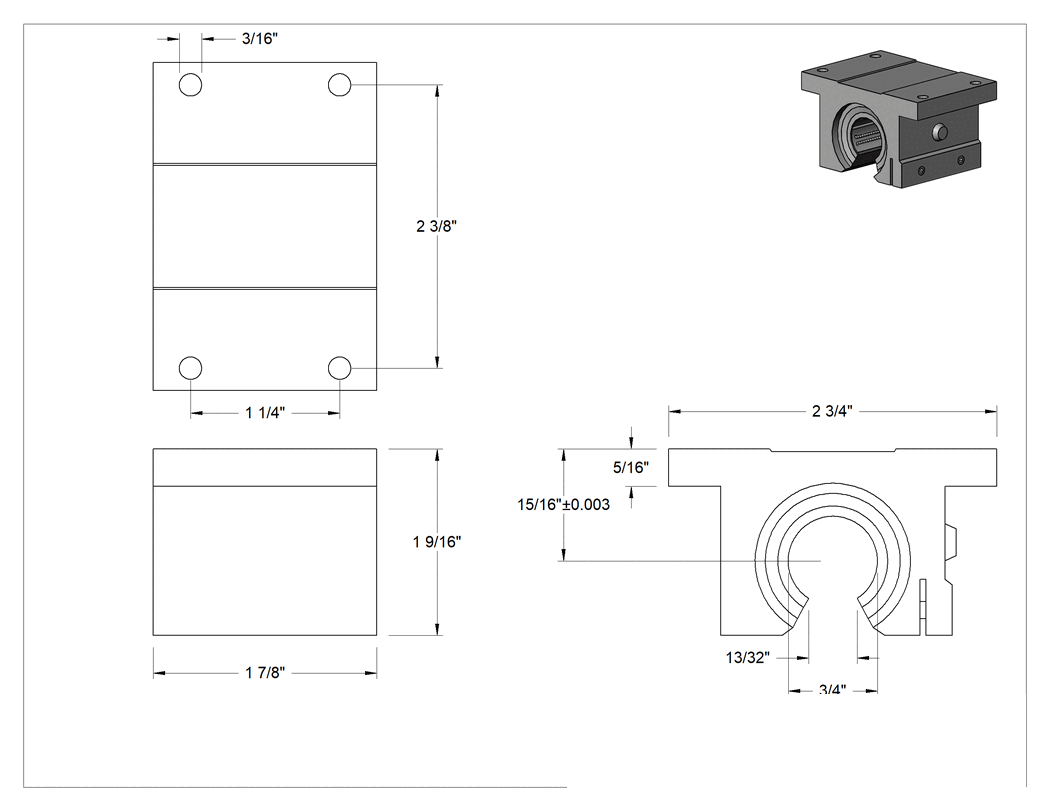

Özellikler
| Hizalama Stili | Kendinden Hizalamalı |
| Hizalama Hatası Dayanımı | 0.5° |
| Malzeme | |
| Yatak | Asetal |
| Gövde | 6061 Alüminyum |
| Bilye | Çelik |
| Mil Çapı İçin | 3/4"19.0 mm |
| Toplam | |
| Uzunluk | 1 7/8"47.6 mm |
| Genişlik | 2 3/4"69.8 mm |
| Yükseklik | 1 9/16"39.7 mm |
| Merkez yüksekliği | 15/16"23.8 mm |
| Merkez yüksekliği toleransı | -0.003" ila 0.003"0.08 mm / 0.08 mm |
| Genişlik | 13/32"10.3 mm |
| Dinamik Yük Kapasitesi | 1,100 lb.499 kg |
| Maksimum Sıcaklık | 85°C |
| Mil Malzemesi İçin | Paslanmaz Çelik, Çelik |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 3/16"4.76 mm |
| Merkezden Merkeze Uzunluk | 1 1/4"31.8 mm |
| Merkezden Merkeze Genişlik | 2 3/8"60.3 mm |
| Taban Kalınlığı | 5/16"7.94 mm |
| Rulman Tipi | Bilye |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C50 |
| Paslanmaz Çelik | Rockwell C50 |
| Mil Tipi için | Destek Raylı Yuvarlak |
| Gövde Tipi | Taban Montajı |
| İç Çap | 0.750"19.0 mm |
| Değiştirilebilir Ek Yatak | Evet |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli |
| Performans | Yüksek Yük |
| Uç Contalı | Evet |
| Menşe Ülke | Meksika |
Açıklama
Ağır yükleri taşımak üzere tasarlanan bu rulmanlar, destek rayları için kullanılan benzer standart monte lineer bilyalı rulmanlara kıyasla daha yüksek yük kapasitesine sahiptir. Maksimum rijitlik gerektiren uygulamalarda kullanın. Hepsi, mil hizasızlığını telafi etmek için kendinden hizalamalıdır ve yağlayıcıyı içeride tutmak ve kiri dışarıda tutmak için uç contalarına sahiptir.
