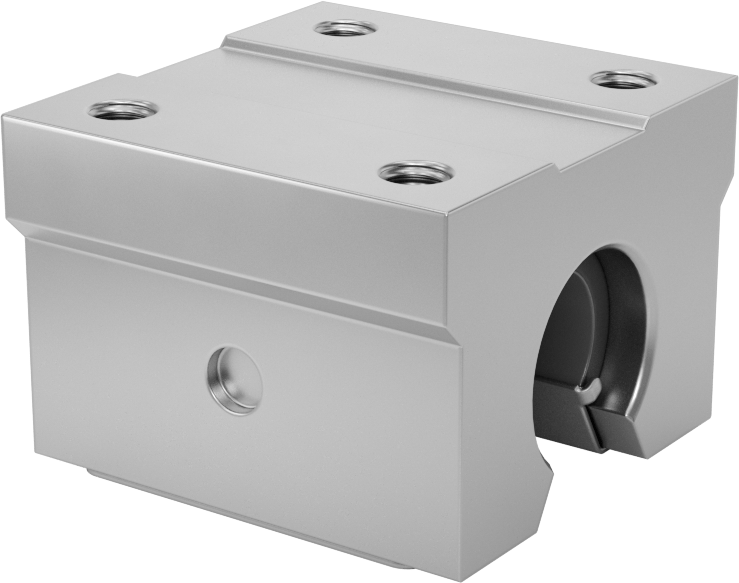

Montajlı Manşonlu Lineer Rulman, Destek Rayı Şaftları için, PTFE

Montajlı Manşonlu Lineer Rulman, destek rayı şaftlarına monte edilen, mil hizasızlığını telafi eden ve kimyasallara dayanıklı PTFE astarlı bir yataklama çözümüdür. Bu sayfada İç Çap ve Toplam Uzunluk gibi özelliklere göre 6 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺12.218 – ₺33.570 aralığında değişir.

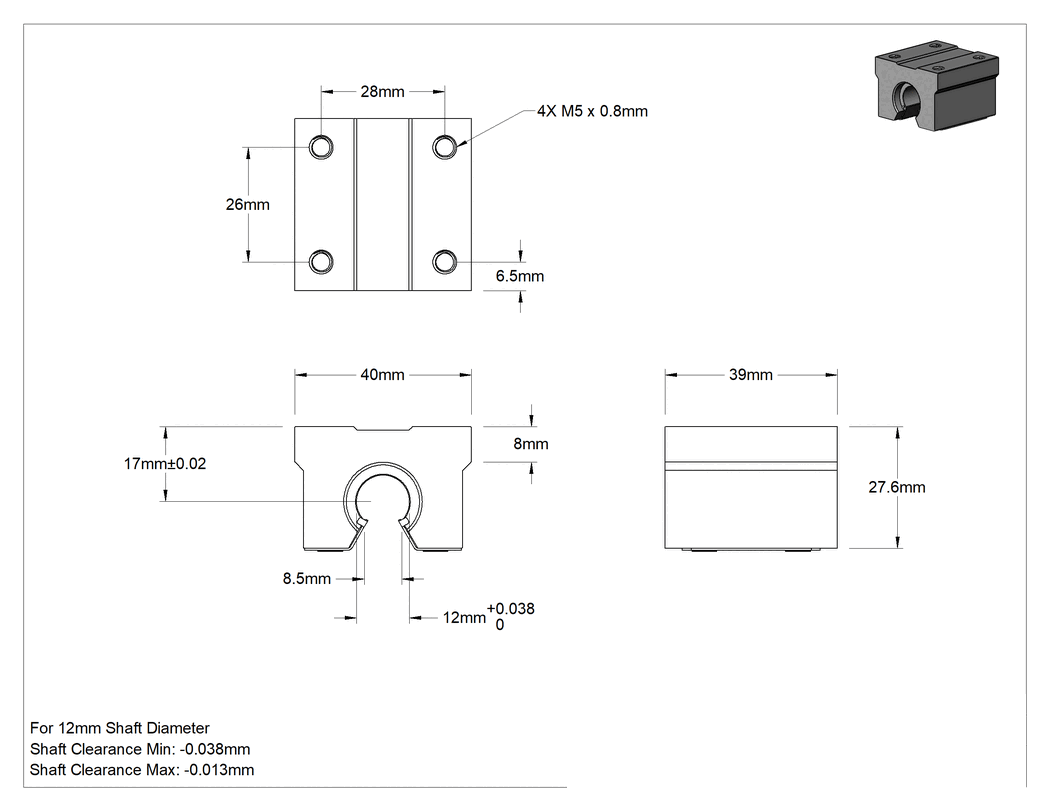

Teknik Çizim

Teknik Çizim

İç Çap

12.000 mm16.000 mm20.000 mm25.000 mm30.000 mm40.000 mm

Toplam Uzunluk

39 mm45 mm50 mm65 mm70 mm90 mm

Genişlik

8.5 mm10 mm11.5 mm14 mm19 mm

Toplam Yükseklik

27.6 mm33 mm39 mm47 mm56 mm72 mm

Toplam Genişlik

40 mm45 mm48 mm60 mm70 mm90 mm

Montaj Delikleri Merkezden Merkeze Uzunluğu

26 mm30 mm35 mm40 mm50 mm65 mm

Statik Yük Kapasitesi

2,200 lb.3,300 lb.5,200 lb.8,400 lb.11,850 lb.18,600 lb.

Merkez yüksekliği

17 mm20 mm23 mm27 mm33 mm42 mm

₺12.218 Adet

MZ-406572

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Kendinden Hizalamalı
Hizalama Hatası Dayanımı	2°
Malzeme
Yatak	Seramik Kaplı 6061 Alüminyum
Astar	PTFE
Gövde	Eloksallı 6063 Alüminyum
Mil Çapı İçin	12 mm
Mil Boşluğu	-0.038 mm ila -0.013 mm
Toplam
Uzunluk	39 mm
Genişlik	40 mm
Yükseklik	27.6 mm
Merkez yüksekliği	17 mm
Merkez yüksekliği toleransı	-0.02 mm ila 0.02 mm
Genişlik	8.5 mm
Uç Contalı	Hayır
Hızda Dinamik Doğrusal Yük Kapasitesi	150 lb. @ 100 fpm
Statik Yük Kapasitesi	2,200 lb.998 kg
Sıcaklık
Minimum	-240°C
Maksimum	191°C
Mil için
Malzeme	Alüminyum, Paslanmaz Çelik, Çelik
Pürüzsüzlük	8 μm ila 16 μm
Montaj Delikleri
Adet	4
Çap	5 mm
Merkezden Merkeze Uzunluk	26 mm
Merkezden Merkeze Genişlik	28 mm
Taban Kalınlığı	8 mm
Rulman Tipi	Düz
Minimum Mil Sertliği için
Çelik	Rockwell B25
Paslanmaz Çelik	Rockwell B25
Mil Tipi için	Destek Raylı Yuvarlak
Gövde Tipi	Taban Montajı
İç Çap	12.000 mm
İç Çap Toleransı	0 mm ila 0.038 mm
Değiştirilebilir Ek Yatak	Evet
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli Değil
Maks.
PV	30,000
P	5,000 psi345 bar
V	400 sfpm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Neredeyse bakım gerektirmeyen bu rulmanlar, ek yağlama gerektirmeyen kaygan, kimyasallara dayanıklı astarlara sahiptir. Maksimum sertlik gerektiren uygulamalar için bunları bir destek rayı şaftına monte edin.

Kendinden Hizalamalı—Kendinden hizalamalı rulmanlar, mil hizasızlığını telafi eder.
