Ayarlanabilir Montajlı Bilyalı Doğrusal Rulman

Ayarlanabilir Montajlı Bilyalı Doğrusal Rulman, yuvarlak uçlu millerle kullanılarak mil hizalama hatalarını telafi eden ve ön yük ayarı yapılabilen bir yataklama elemanıdır. Bu ailede toplam 7 varyant bulunur. İç Çap seçenekleri 0.500" ile 2.000" arasında değişir. Fiyat, seçilen kombinasyona göre ₺14.844 – ₺74.684 aralığında değişir.

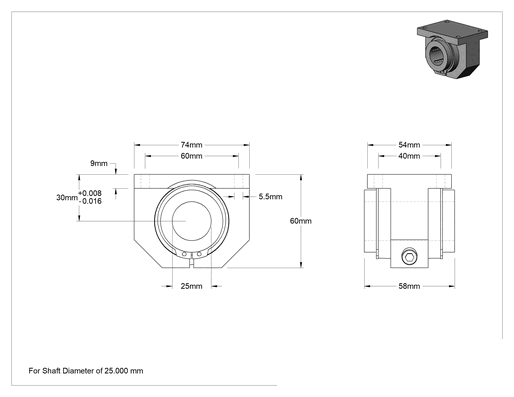

Teknik Çizim

Teknik Çizim

Toplam Uzunluk

54 mm1 11⁄16"2 1⁄16"2 13⁄16"3 5⁄8"4"5"

İç Çap

25.000 mm0.500"0.750"1.000"1.250"1.500"2.000"

Gövde Malzemesi

6063 Aluminum, AluminumCast Iron, Iron

Yatak Malzemesi

Acetal, PlasticÇelik

Merkez yüksekliği

30 mm11⁄16"1 3⁄16"1 1⁄2"1 3⁄4"1 15⁄16"2 1⁄8"

Dinamik Yük Kapasitesi

1,130 lb.1,230 lb.1,480 lb.2,430 lb.230 lb.470 lb.850 lb.

Toplam Genişlik

74 mm2"2 3⁄4"3 1⁄4"4"4 3⁄4"6"

Toplam Yükseklik

60 mm1 1⁄4"1 3⁄4"2 3⁄16"2 13⁄16"3 1⁄4"4 1⁄16"

₺32.378 Adet

MZ-421495

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Kendinden Hizalamalı
Hizalama Hatası Dayanımı	0.5°
Malzeme
Yatak	Çelik
Gövde	Dökme Demir
Bilye	Çelik
Mil Çapı İçin	25 mm
Toplam
Uzunluk	54 mm
Genişlik	74 mm
Yükseklik	60 mm
Merkez yüksekliği	30 mm
Merkez yüksekliği toleransı	-0.016 mm ila 0.008 mm
Uç Contalı	Evet
Yük Kapasitesi
Dinamik	1,130 lb.513 kg
Statik	Derecelendirilmemiştir
Sıcaklık
Minimum	Derecelendirilmemiştir
Maksimum	80°C
Mil Malzemesi İçin	Paslanmaz Çelik, Çelik
Montaj Delikleri
Adet	4
Çap	5.5 mm
Merkezden Merkeze Uzunluk	40 mm
Merkezden Merkeze Genişlik	60 mm
Taban Kalınlığı	9 mm
Rulman Tipi	Bilye
Minimum Mil Sertliği için
Çelik	Rockwell C60
Paslanmaz Çelik	Rockwell C53
Mil Tipi için	Yuvarlak
Gövde Tipi	Taban Montajı
İç Çap	25.000 mm
Değiştirilebilir Ek Yatak	Evet
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli
Performans	Ayarlanabilir
Ön Yük Ayar Mekanizması	Vida
Menşe Ülke	Almanya

Açıklama

Yatağın milinize olan sıkılığını (ön yük olarak da bilinir) sıkılaştırmak veya gevşetmek için muhafazadaki ayar vidasını kullanın. Bunlar, yuvarlak uçlu destekli millerle kullanım içindir ve milin yanlış hizalamasını telafi etmek için kendinden hizalamalıdır. Uç contaları, yağlayıcıyı içeride tutar ve kiri dışarıda tutar.
