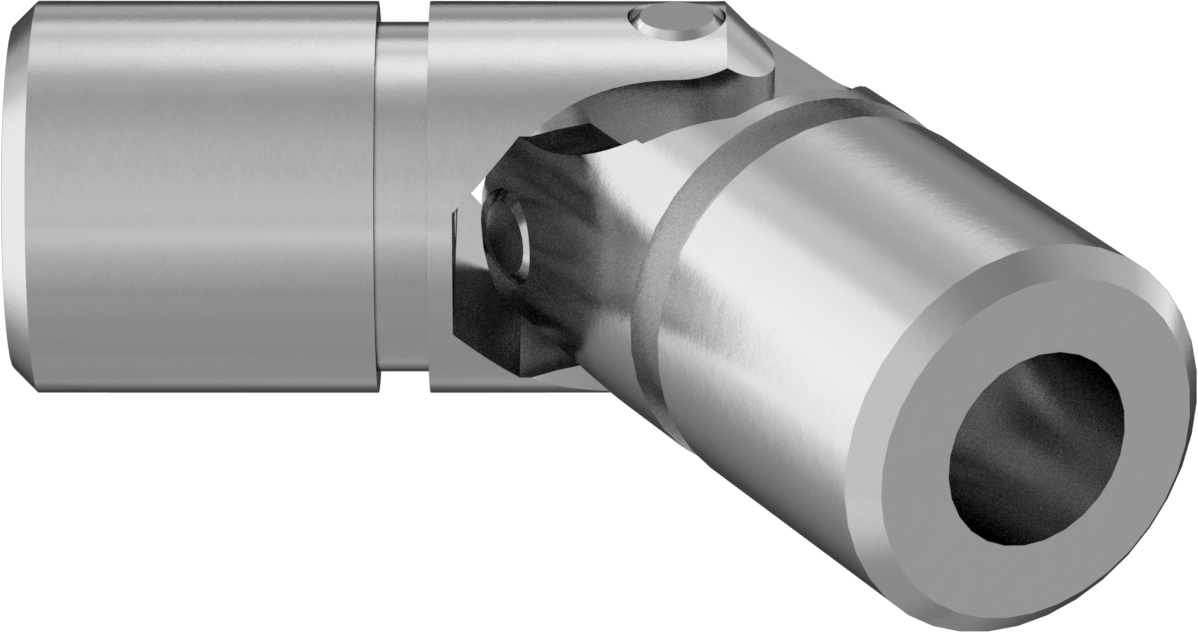

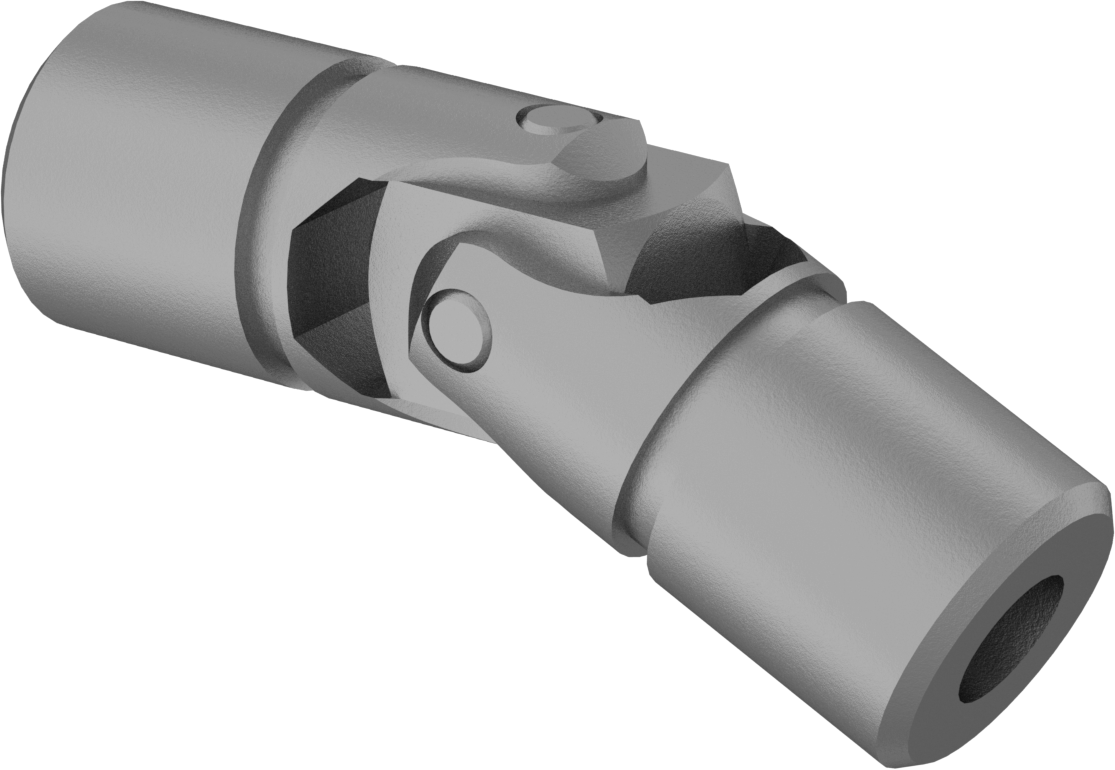

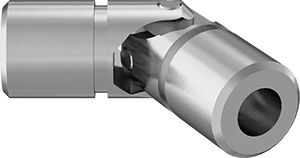

Tek U-Mafsal, Pim ve Blok, Çelik
16 varyant (Çap, Derinlik); ₺21.198 – ₺227.350
Tek U-Mafsal, Pim ve Blok, çelik malzemeden üretilerek açı ile hizasız iki şaft arasında bağlantı kurar ve tork aktarımı sağlar. Çap seçeneklerine göre 16 varyant listelenir; bu ürünlerde derinlik ölçüleri de farklılık gösterir. Fiyat, seçilen kombinasyona göre ₺21.198 – ₺227.350 aralığında değişir.
Özellikler
| Bağlantı Türü | Pim ve Blok |
| Malzeme | Çelik |
| Mil Tipi için | Yuvarlak |
| Mil için | |

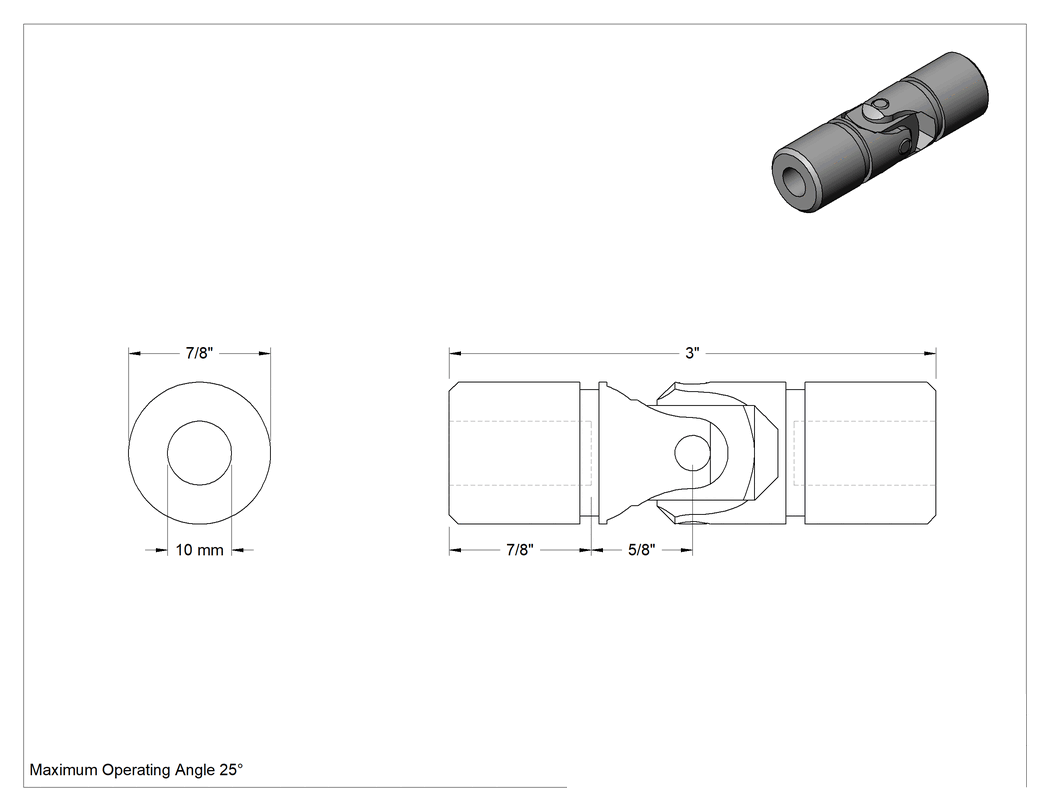

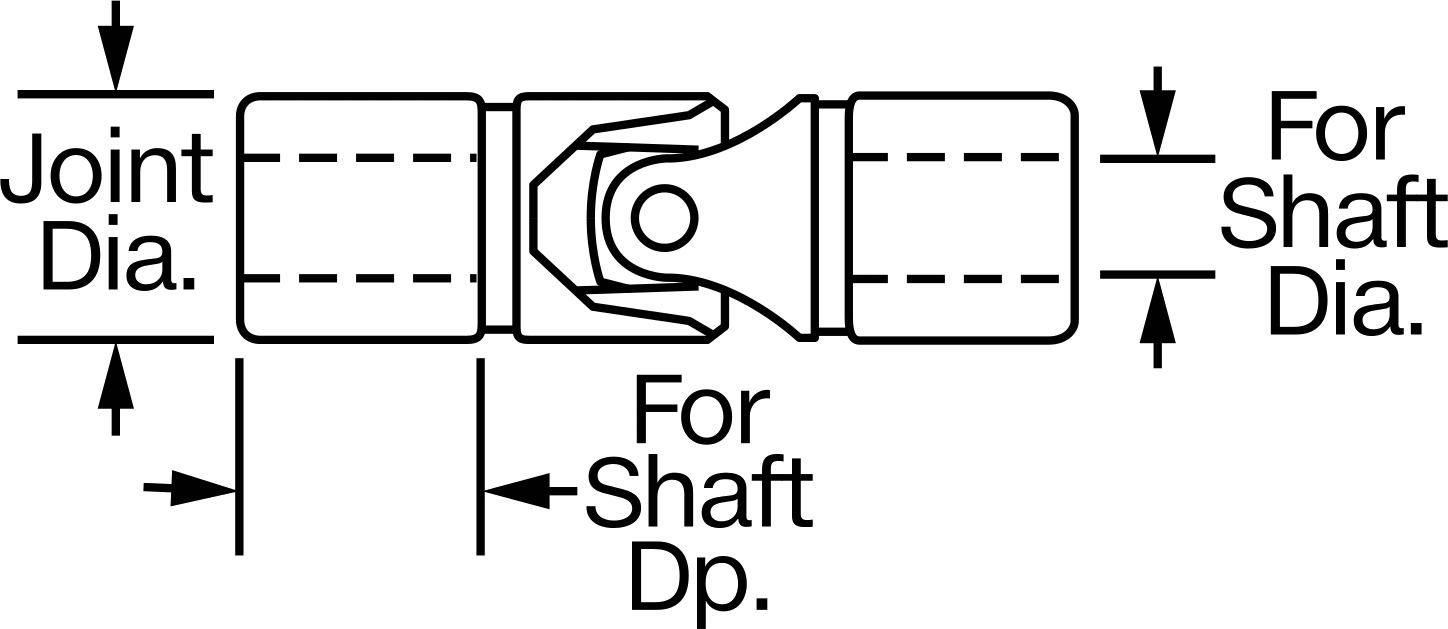

| Çap | 10 mm |
| Derinlik | 7/8"22.2 mm |
| Ek Yeri Çapı | 7/8"22.2 mm |
| Toplam Uzunluk | 3"76.2 mm |
| Maksimum Çalışma Açısı | 25° |
| Maksimum Dönüş Hızı | 1,750 rpm |
| Maksimum Tork | 1,175 in·lbf |
| Tork | |
| 3° Çalışma Açısı | 445 in·lbf @ 300 rpm |
| 10° Çalışma Açısı | 150 in·lbf @ 300 rpm |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Hayır |
| Özellikler | Tutma Yivleri |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Yağlama | Gerekli |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bir açı ile hizasız olan iki şaft arasında bağlantı kurun ve tork aktarın. Şaftlarınızın hizasızlığı, bu U-bağlantıların iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, iletebilecekleri hız ve tork o kadar az olacaktır.
Pim ve Blok Bağlantı—Pim ve blok U-bağlantıları, iğne yataklı olanlar gibi diğer bağlantı türlerine göre daha düşük hızlarda daha yüksek torku kaldırabilir, bu da onları çoğu uygulama için iyi bir seçim haline getirir. Yağlayıcıyı içeride tutarak ve kirletici maddeleri dışarıda bırakarak ömürlerini uzatmak için, gövdelerindeki olukları kullanarak bir kapak (bazen körük veya manşon olarak da adlandırılır) takın.
Çelik — Çelik U-bağlantıları güçlüdür ve çinko alaşımlı U-bağlantılarından daha fazla torku kaldırabilir.
Yuvarlak Şaftlar için — Yuvarlak şaftlar için U-bağlantılar, yaylı pimlerle (bazı U-bağlantılarla birlikte verilir) şaftlara bağlanır.
Yaylı Pimler Dahil Değildir — Yaylı pimli olmayan U-mafsallarda, hem U-mafsal hem de şaftlarınızda delikler açmanız gerekir.
