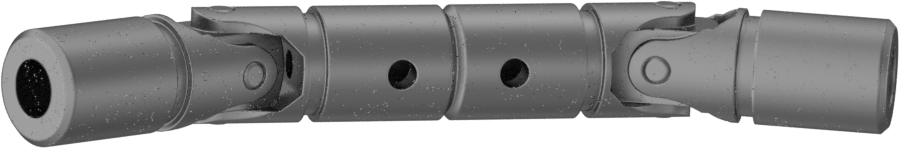

Çift U-Mafsal
6 varyant (Toplam Uzunluk, Maksimum Tork); ₺52.504 – ₺105.206
Çift U-Mafsal, paralel veya açılı şaftlar arasında tork aktarımı sağlayarak millerin senkronize hareket etmesine yardımcı olan çelik bir bağlantı elemanıdır. Bu ailede 6 varyant bulunur. Seçenekler Eklem Çapı ve Toplam Uzunluk eksenlerine göre ayrılır. Fiyat, seçilen kombinasyona göre ₺52.504 – ₺105.206 aralığında değişir.
Özellikler
| Malzeme | Çelik |
| Mil için | |

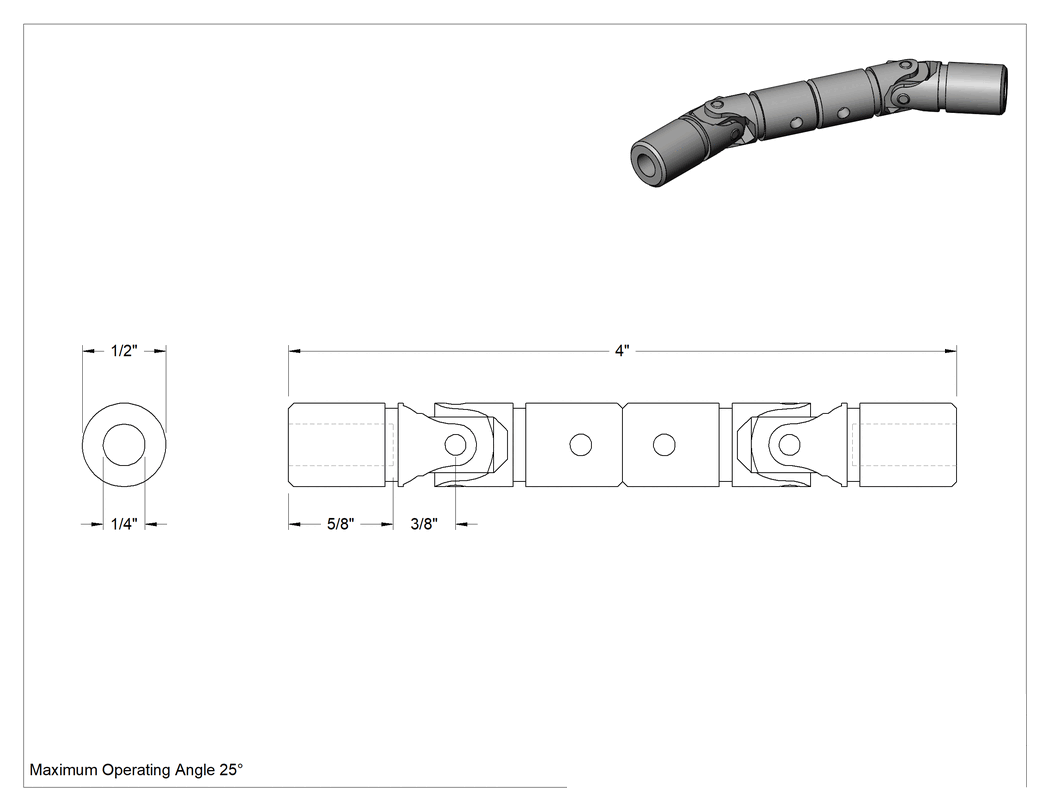

| Çap | 1/4"6.35 mm |
| Derinlik | 5/8"15.9 mm |
| Ek Yeri Çapı | 1/2"12.7 mm |
| Toplam Uzunluk | 4"10.16 cm |
| Maksimum Çalışma Açısı | 25° |
| Maksimum Dönüş Hızı | 1,750 rpm |
| Maksimum Tork | 375 in·lbf |
| Tork | |
| 3° Çalışma Açısı | 150 in·lbf @ 300 rpm |
| 10° Çalışma Açısı | 51 in·lbf @ 300 rpm |
| Paralellik Sapma Dayanımı | 0.845"21.5 mm |
| Bağlantı Türü | Pim ve Blok |
| Mil Tipi için | Yuvarlak |
| Özellikler | Tutma Yivleri |
| Mil Yanlış Hizalama Türü İçin | Paralel, Açısal |
| Yağlama | Gerekli |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Hayır |
| U-eklem tipi | Çift |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Birbirine paralel veya bir açı ile hizasız olan iki şaft arasında torku bağlayın ve aktarın. Milenler paralel olduğunda, bu çift U-bağlantılar, çıkış milinin giriş miliyle aynı hızda hareket etmesini sağlayarak milenlerin senkronize hareket etmesini sağlar. Pim ve blok bağlantısına sahip oldukları için, diğer bağlantı türlerine göre daha düşük hızlarda daha yüksek torku kaldırabilirler, bu da onları çoğu uygulama için iyi bir seçim haline getirir. Çelikten yapılmış olup, sağlamdırlar ve oldukça yüksek torku kaldırabilirler.
Yağlayıcıyı içeride tutarak ve kirletici maddeleri dışarıda bırakarak ömürlerini uzatmak için, gövdedeki olukları kullanarak bir kapak (bazen körük veya manşon olarak da adlandırılır) takın. U-mafsal ve şaftlarınızda delikler açın ve ardından yaylı pimler kullanarak bağlayın.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
