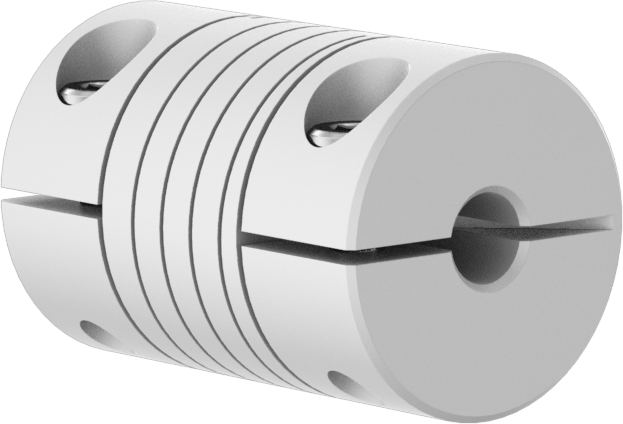

Kelepçeli Hassas Esnek Mil Kaplini, Spiral, Asetal Plastik
9 varyant (Mil Çapı İçin, Toplam Uzunluk); ₺14.848 – ₺78.076
Kelepçeli Hassas Esnek Mil Kaplini, Spiral, Asetal Plastik; mil yüzeyini çizmeden yüksek tutma gücü sağlayarak eksenel ve açısal hizasızlıkları tolere eden sıfır boşluklu bir bağlantı elemanıdır. Bu seride 9 varyant bulunur. Mil Çapı için 8 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺14.848 – ₺78.076 aralığında değişir.
Özellikler
| Esnek Mil Kaplini Kesim Şekli | Spiral |
| Malzeme | Asetal |
| Mil Çapı İçin | 1/8" × 1/8"3.17 mm / 3.17 mm |
| Toplam Uzunluk | 3/4"19.0 mm |
| Dış Çap | 1/2"12.7 mm |
| Maksimum Dönüş Hızı | 5,000 rpm |
| Maksimum Tork | 2.1 in·lbf |
| Hizalama Hatası Dayanımı | |
| Paralellik | 0.005"0.13 mm |
| Açısal | 5° |
| Sıcaklık Aralığı | -18°C ila 60°C |
| Dönme Hareketi İçin | İleri/Geri, Başlat/Durdur |
| Sıkıştırma Vidası | |
| Tip | Dişli Başlık |
| Malzeme | 304 Paslanmaz Çelik |
| Adet İçerilen | 2 |
| Renk | Kirli Beyaz |
| Yapı | Bir adet parça |
| Mil Yanlış Hizalama Türü İçin | Açısal, Paralel |
| Mil Tipi için | Yuvarlak |
| Performans | Kelepçeleme |
| Mil Kaplin Esnekliği | Esnek |
| Mil Montaj Tipi | Kelepçeli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Birleşik Krallık |
Açıklama
Milinizi eşit şekilde kavrayacak şekilde tasarlanan bu kaplinler, mili çizmeden ayar vidası kaplinlerinden daha fazla tutma gücü sağlar. Sabitlemek için sıkıştırma vidalarını sıkın.
Spiral Kesim—Spiral kaplinlerin gövdesinde, paralel kaplinlere göre paralel, eksenel ve açısal hizasızlıkları daha iyi idare edebilmek için esneklik sağlayan uzun kesikler bulunur. Ancak, bunlar o kadar rijit değildir. Genellikle hafif hizmet tipi enkoder ve step motor uygulamaları için kullanılan bu kaplinler, sıfır boşluk (oynaklık yok) sağlar ve asla yağlanmaya ihtiyaç duymaz. Bunlar, helisel kiriş kaplinleri olarak da bilinir.
Asetal—Asetal kaplinler hafiftir ve korozyona dayanıklıdır.
