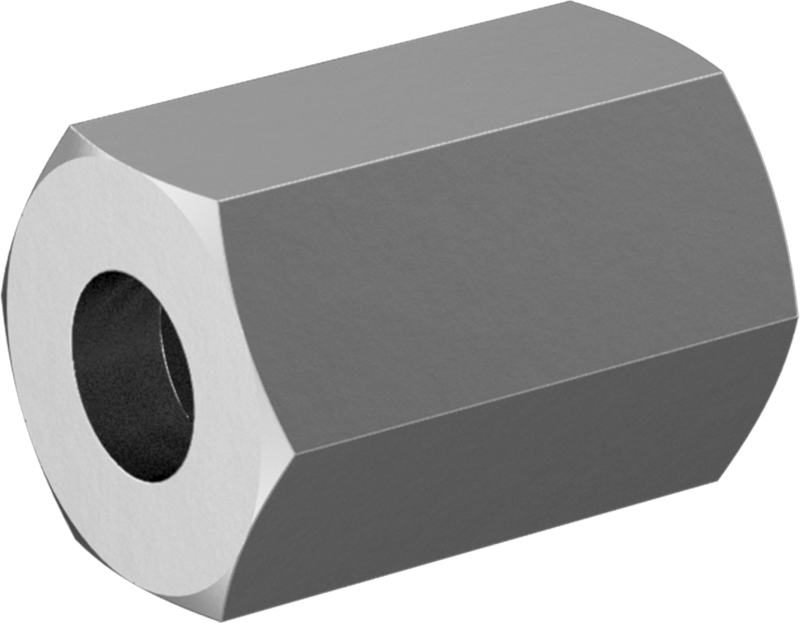

Çelik Boru için 1/8" (3.17 mm) Dış Çaplı 37 Derece Havşalı Bağlantı Elemanı Somunu

Çelik Boru için 1/8" Dış Çaplı 37 Derece Havşalı Bağlantı Elemanı Somunu, 37° açılı çelik borularda manşon ve bağlantı parçalarıyla birlikte kullanılarak metal-metal sızdırmazlık sağlar ve çinko kaplı çelikten üretilmiştir. Bu sayfada Diş Boyutu ve Boru Dış Çapı eksenlerinde 12 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺190 – ₺3.150 aralığında değişir.

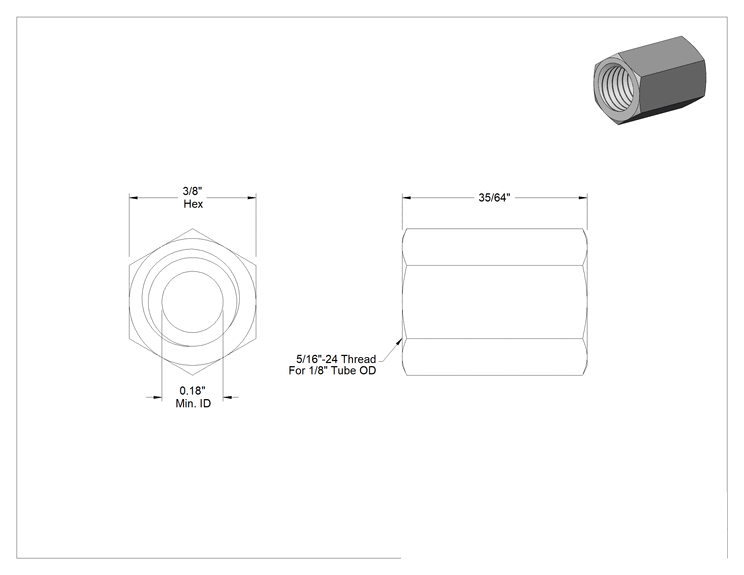

Teknik Çizim

Teknik Çizim

Boru Dış Çapı

1⁄8"3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"

Diş Boyutu

5⁄16"-243⁄8"-247⁄16"-201⁄2"-209⁄16"-183⁄4"-167⁄8"-141 1⁄16"-121 3⁄16"-121 5⁄16"-121 5⁄8"-121 7⁄8"-12

Dash Boyutu

020304050608101214162024

Sıcaklıktaki Maksimum Basınç

1,200 psi @ 72° F1,500 psi @ 72° F2,000 psi @ 72° F2,500 psi @ 72° F3,000 psi @ 72° F4,000 psi @ 72° F4,500 psi @ 72° F5,000 psi @ 72° F

Dış Çap

1⁄8"3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"

Uzunluk

35⁄64"39⁄64"5⁄8"11⁄16"47⁄64"27⁄32"63⁄64"1 1⁄32"1 3⁄32"1 1⁄8"1 15⁄64"1 27⁄64"

₺1.870 Adet

MZ-325623

Paket

Siparişe Ekle

Özellikler

Şekil	Düz
Tip	Somun
Birlikte Kullanım	Hava, Akaryakıt, Hidrolik Sıvı, Mineral Yağ
Boru Bağlantısı
Bağlantı Stili	Genişletilmiş
Genişletme Açısı	37°
Diş Tipi	UN/UNF (JIC)
Diş Boyutu	5/16"-247.94 mm
Dash Boyutu	02
Boru Dış Çapı için	1/8"3.17 mm
Somun Malzemesi	Çinko Kaplı Çelik
Maksimum Basınç	5,000 psi @ 72° F345 bar @ 22°C
Sıcaklık Aralığı	-51°C ila 204°C
Uzunluk	35/64"13.9 mm
Boru Malzemesi için	Çelik
Boru İmalatı için	Dikişsiz
Karşılanan Teknik Özellikler	SAE J514
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu somunları, 37° açılı çelik borularda sıkı bir metal-metal sızdırmazlık sağlamak için manşon ve bağlantı parçalarıyla birlikte kullanın. Makul düzeyde korozyon direnci sağlayan çinko kaplı çelikten üretilmiştir.
