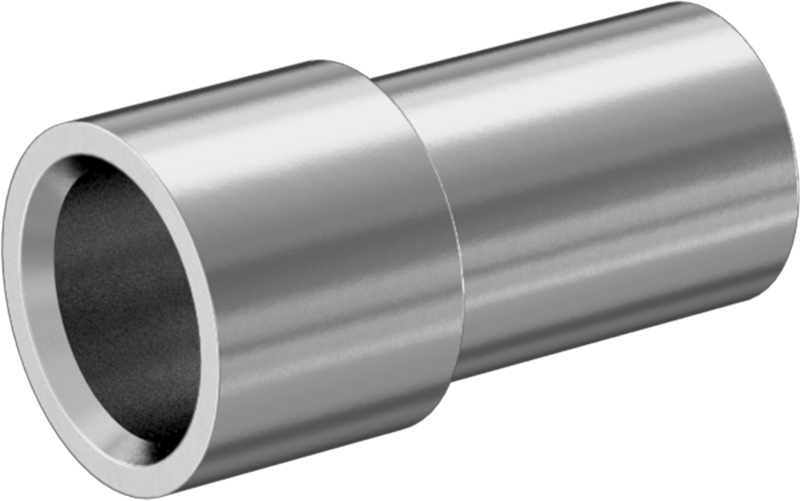

Çelik Boru için 1/8" (3.17 mm) Dış Çaplı 37 Derece Havşalı Bağlantı Elemanı için Manşon

Çelik Boru için 1/8" Dış Çaplı 37 Derece Havşalı Bağlantı Elemanı için Manşon, 37°'ye genişletilmiş çelik borularda metal-metal sızdırmazlık sağlamak amacıyla somun ve bağlantı parçasıyla birlikte kullanılır. Bu sayfada Boru Dış Çapı ekseninde 18 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺122 – ₺3.142 aralığında değişir.

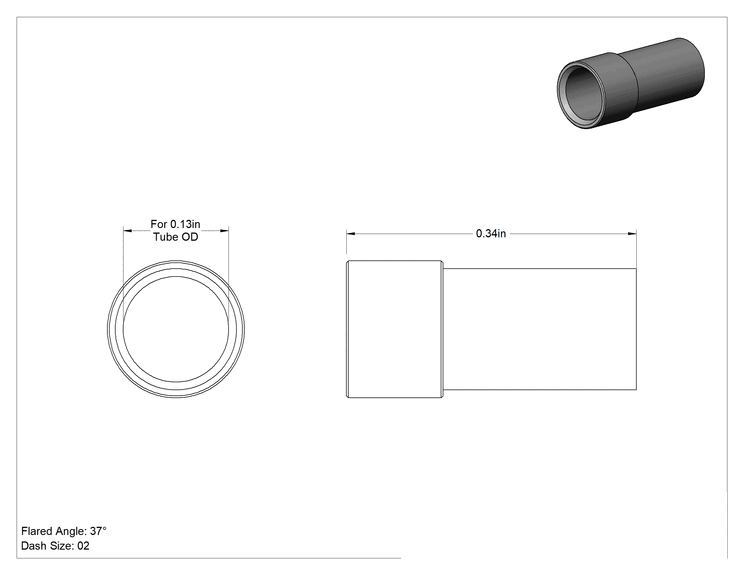

Teknik Çizim

Teknik Çizim

Boru Dış Çapı

1⁄8"3⁄16"1⁄4"1⁄4", 6 mm5⁄16"5⁄16", 8 mm3⁄8"3⁄8", 10 mm1⁄2"1⁄2", 12 mm5⁄8"5⁄8", 14 mm5⁄8", 16 mm3⁄4"7⁄8", 20 mm1"1 1⁄4"1 1⁄2"

Bağlantı Tipi

Adaptör, ManşonManşon

Dış Çap

1⁄8"3⁄16"1⁄4"1⁄4", 6 mm5⁄16"5⁄16", 8 mm3⁄8"3⁄8", 10 mm1⁄2"1⁄2", 12 mm5⁄8"5⁄8", 14 mm5⁄8", 16 mm3⁄4"7⁄8", 20 mm1"1 1⁄4"1 1⁄2"

Sıcaklıktaki Maksimum Basınç

1,250 psi @ 72° F1,500 psi @ 72° F2,000 psi @ 72° F2,500 psi @ 72° F3,000 psi @ 72° F4,000 psi @ 72° F4,500 psi @ 72° F5,000 psi @ 72° F

Uzunluk

10 mm11 mm12 mm14 mm16 mm19 mm11⁄32"13⁄32"7⁄16"1⁄2"9⁄16"21⁄32"11⁄16"25⁄32"59⁄64"1 7⁄64"

₺744 Adet

MZ-325597

Paket

Siparişe Ekle

Özellikler

Şekil	Düz
Tip	Manşon
Birlikte Kullanım	Hava, Akaryakıt, Hidrolik Sıvı, Mineral Yağ
Boru Bağlantısı
Bağlantı Stili	Genişletilmiş
Genişletme Açısı	37°
Dash Boyutu	02
Boru Dış Çapı için
İnç	1/8"3.17 mm
Manşon Malzemesi	Çinko Kaplı Çelik
Maksimum Basınç	5,000 psi @ 72° F345 bar @ 22°C
Sıcaklık Aralığı	-51°C ila 204°C
Uzunluk	11/32"8.73 mm
Boru Malzemesi için	Çelik
Boru İmalatı için	Dikişsiz
Karşılanan Teknik Özellikler	SAE J514
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

37°'ye genişletilmiş çelik borularda sıkı bir metal-metal sızdırmazlık sağlamak için bu manşonları somun ve bağlantı parçasıyla birlikte kullanın. Manşonlar, iyi korozyon direnci için çinko kaplı çeliktir. Bunlar, ferrule olarak da bilinir.
