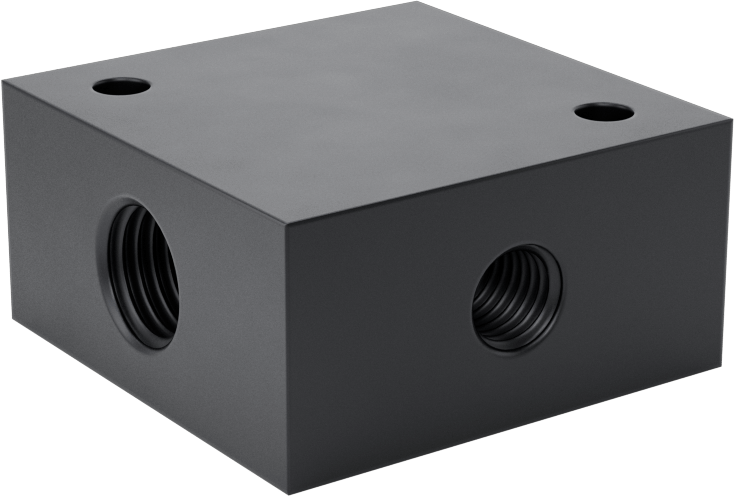

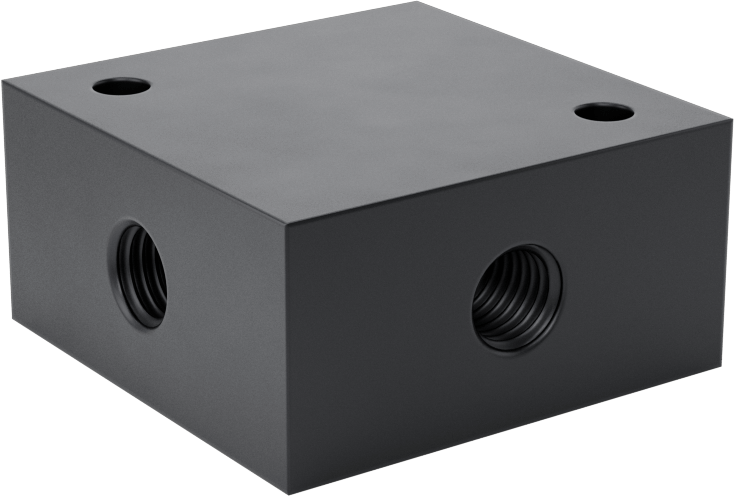

Üç Çıkışlı Düşük Profilli Kare Manifold, Alüminyum, UN/UNF (SAE)
3 varyant (Diş Boyutu, Dash Boyutu); ₺10.168 – ₺10.942
Üç Çıkışlı Düşük Profilli Kare Manifold, Alüminyum, UN/UNF (SAE) serisinde 3 varyant bulunur. Seçenekler — Diş Boyutu: 5/16"-24, 7/16"-20, 9/16"-18; Dash Boyutu: 02, 04, 06; Uzunluk: 1 1/2", 2"; Genişlik: 1 1/2", 2"; Yükseklik: 3/4", 1"; Çap: 0.17", 0.2". Fiyat, seçilen kombinasyona göre ₺10.168 – ₺10.942 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hava, Su, Hidrolik Sıvı |
| Şekil | Manifold |
| Manifold Tipi | Tek Bölüm |
| Akış Şekli | Düz, Dik Açı |
| Tip | Redüktör |
| Çıkış Konumu | Üç Yan |
| Malzeme | Eloksallı Alüminyum |
| Giriş Sayısı | 1 |
| Çıkış Sayısı | 3 |
| Bağlantı | |
| Tip | Boru |
| Stil | Dişli |
| Giriş | |
| Diş Boyutu | 7/16"-2011.1 mm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Dash Boyutu | 04 |
| Çıkış | |
| Diş Boyutu | 5/16"-247.94 mm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Dash Boyutu | 02 |

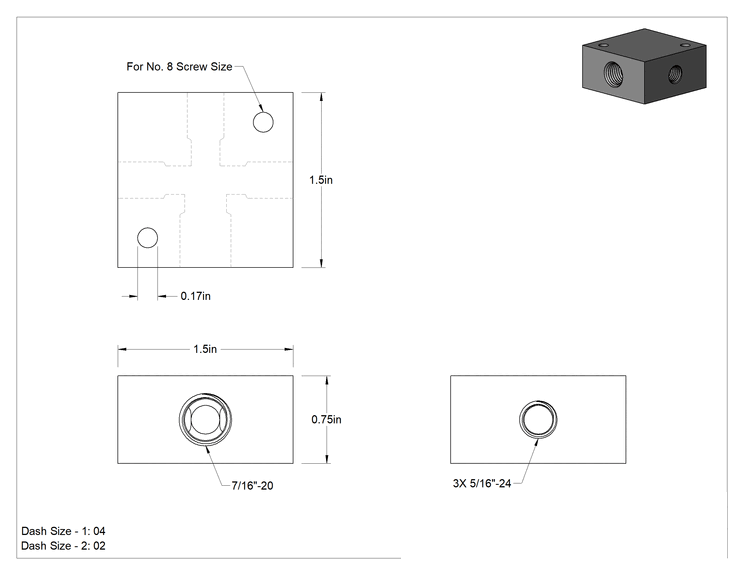

| Uzunluk | 1 1/2"38.1 mm |
| Genişlik | 1 1/2"38.1 mm |
| Yükseklik | 3/4"19.0 mm |
| Çıkış Aralığı | Standart |
| Renk | Siyah |
| Maksimum Basınç | 1,000 psi @ 72° F69 bar @ 22°C |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -23°C ila 93°C |
| Montaj Türü | Vida Takma |
| Montaj Deliği | |
| Diş Açma | Dişsiz |
| Çap | 0.17"4.32 mm |
| Vida Boyutu | No. 8 |
| Montaj Donanımı Dahil | Hayır |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

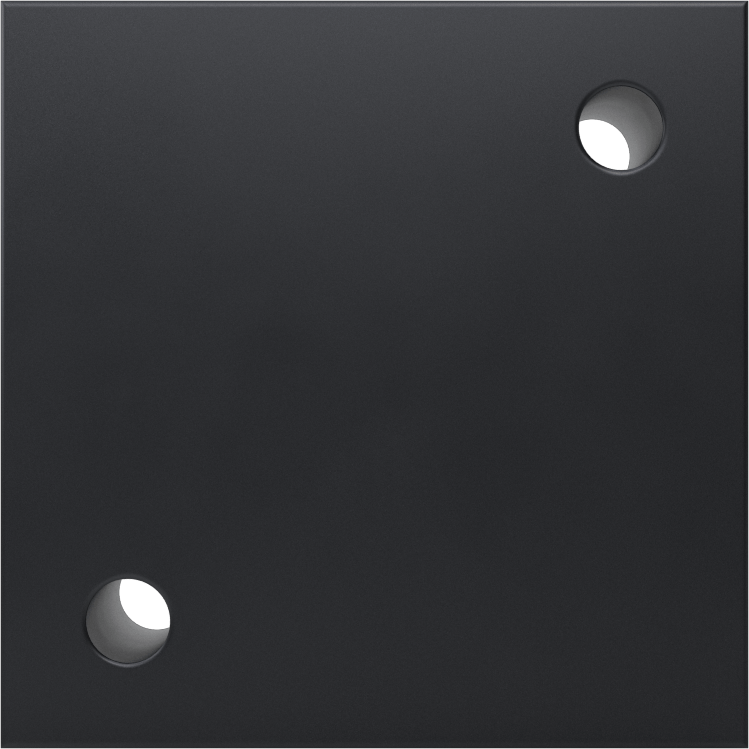

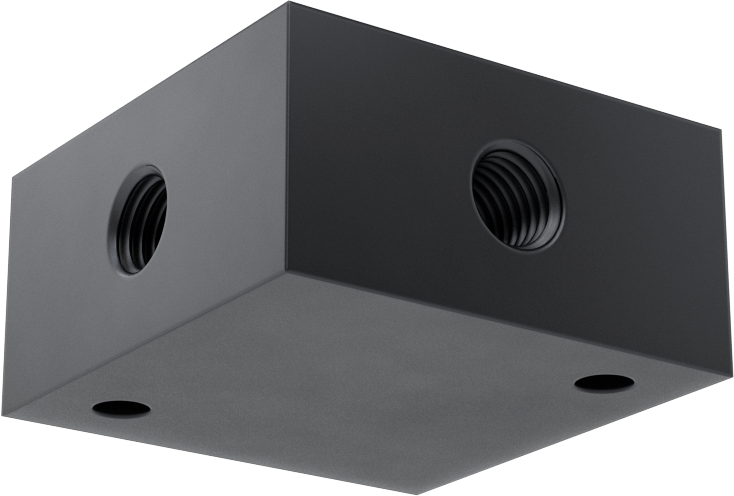

Üstte değil yanlarda çıkışlara sahip olan bu manifoldlar, dikdörtgen manifoldlara göre daha ince bir yapıya sahiptir ve dar alanlara rahatlıkla sığar. Bunları, tek bir besleme kaynağından üç farklı noktaya hava, su veya hidrolik sıvı dağıtmak için kullanabilirsiniz. Manifoldlarda montaj delikleri bulunur, böylece üstten monte edebilirsiniz.
Eloksallı alüminyum manifoldlar, en yaygın uygulama türleri için endüstri standardıdır. Diğer metal manifoldlara göre daha hafiftir ve iyi korozyon direncine sahiptir. Bu manifoldlar, siyah bir yüzey elde etmek için eloksal işlemine tabi tutulur.
Kullanılmayan giriş ve çıkışları kapatmak için bir tıpa (ayrı satılır) kullanın.
