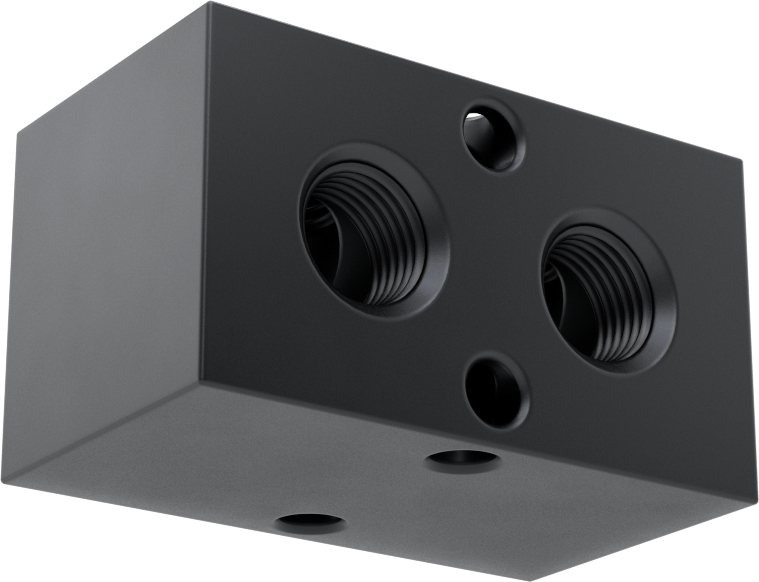

Dik Açı Akış Bağlantı Bloğu, İki Tarafta Prizler

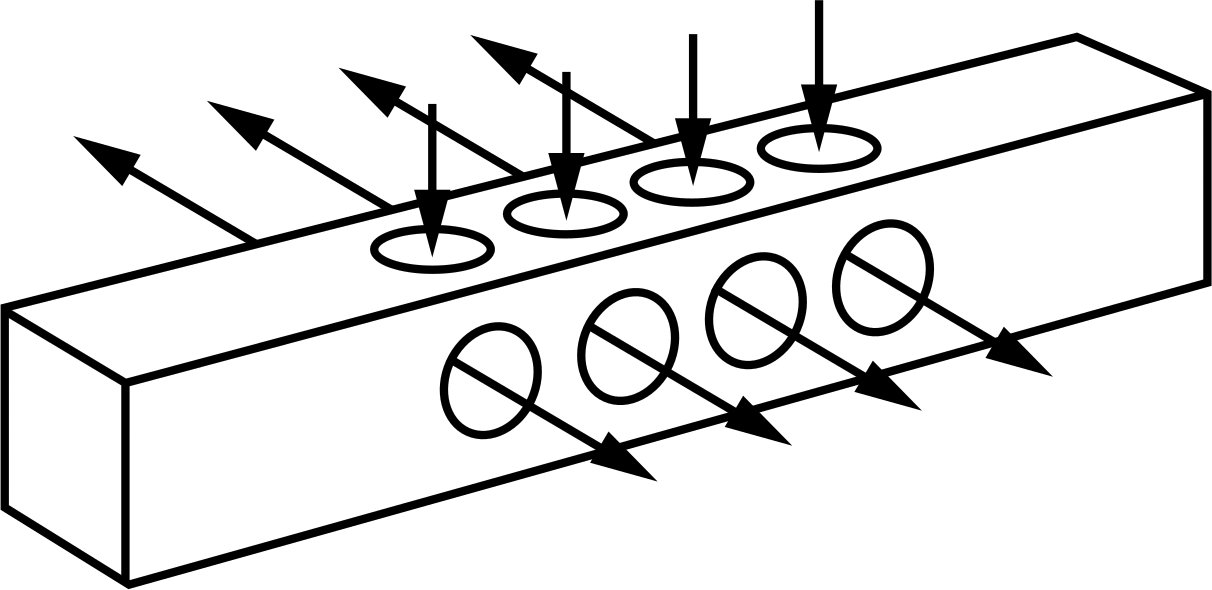

Dik Açı Akış Bağlantı Bloğu, hava, su veya hidrolik sıvıyı blok içinden 90° yönlendirerek çoklu hatları düzenli bir şekilde ayırmaya yarar. Bu ailede 22 varyant bulunur; seçim öncelikle Çıkış Sayısı ve Giriş Sayısı eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺4.500 – ₺36.168 aralığında değişir.

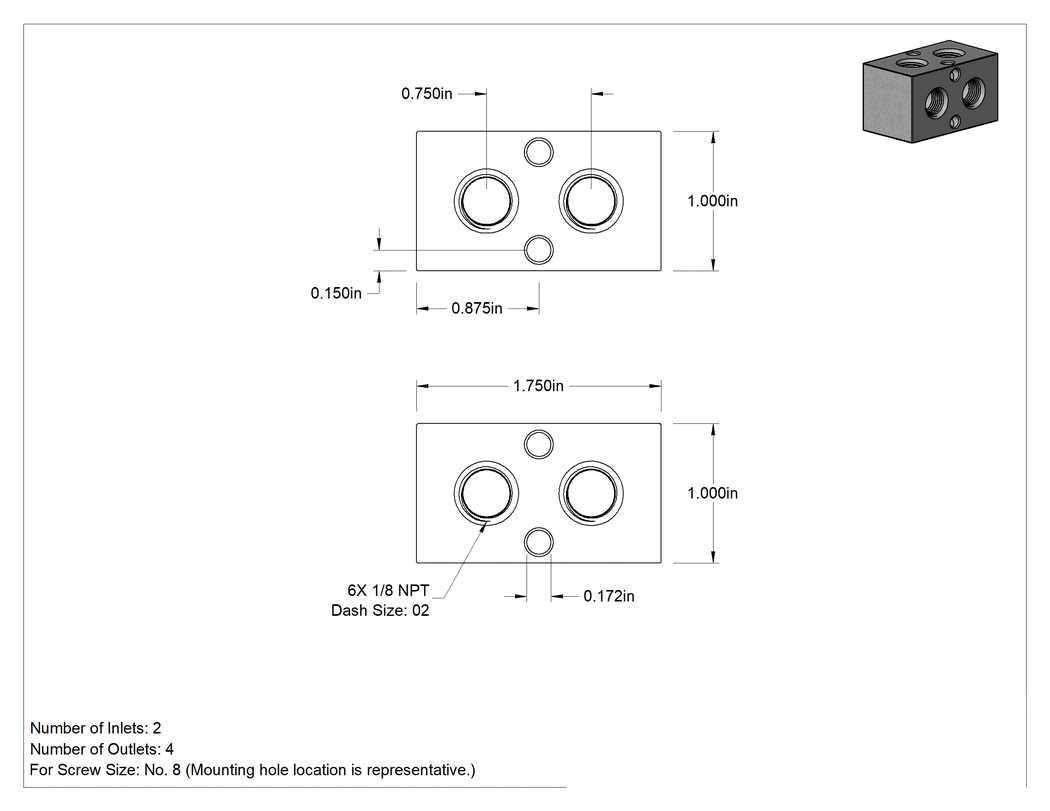

Teknik Çizim

Teknik Çizim

Çıkış Sayısı

48121620

Giriş Sayısı

246810

Priz Merkez-Merkez Mesafesi

3⁄4"7⁄8"1"1 1⁄2"2"2 1⁄2"

Uzunluk

1 3⁄4"2 1⁄8"2 3⁄4"3 1⁄4"3 7⁄8"4"4 3⁄4"5"5 1⁄2"5 5⁄8"6 1⁄4"6 3⁄4"7"7 3⁄8"7 3⁄4"8 3⁄4"9 1⁄8"10"10 3⁄4"13"16"

₺4.500 Adet

MZ-336445

Paket

Siparişe Ekle

Özellikler

Manifold Akış Şeması	Dik Açı
Malzeme	Eloksallı Alüminyum
Giriş
Boru Çapı	1/83.17 mm
Boru Bağlantı Tipi	Dişli
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	02
Çıkış
Boru Çapı	1/83.17 mm
Boru Bağlantı Tipi	Dişli
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	02
Çıkış Konumu	İki Yan
Çıkış Sayısı	4
Uzunluk	1 3/4"44.4 mm
Genişlik	1"25.4 mm
Yükseklik	1"25.4 mm
Priz Merkez-Merkez Mesafesi	3/4"19.0 mm
Çıkış Aralığı	Standart
Renk	Siyah
Sıcaklıkta Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	-23°C ila 93°C
Birlikte Kullanım	Hava, Hidrolik Sıvı, Su
Sıcaklıktaki Maksimum Basınç
Hava	1,000 psi @ 72° F69 bar @ 22°C
Su	1,000 psi @ 72° F69 bar @ 22°C
Hidrolik Sıvısı	3,000 psi @ 72° F207 bar @ 22°C
Bağlantı Tipi	Konektör
Vida Boyutu	No. 8
Montaj Türü	Vida Takma
Montaj Donanımı Dahil	Hayır
Montaj Deliği
Diş Açma	Dişsiz
Çap	0.172"4.37 mm
Giriş Sayısı	2
Şekil	Bağlantı Bloğu
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

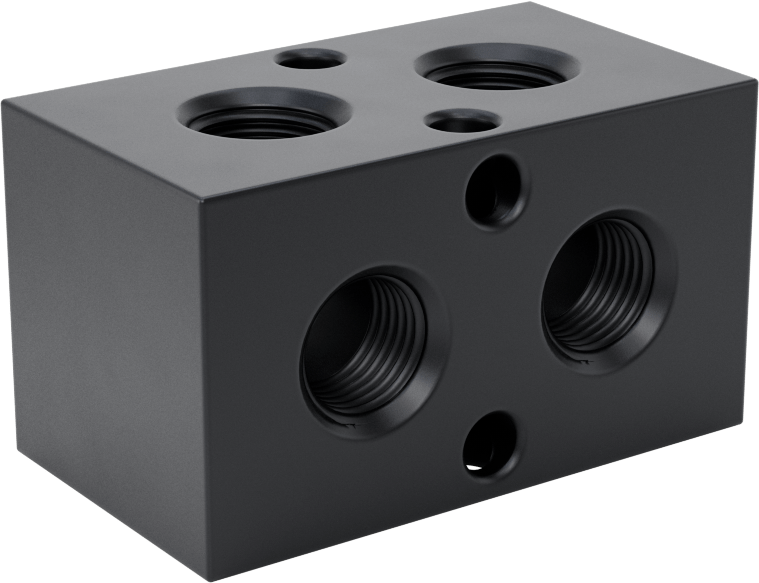

Bu bağlantı blokları, hava, su veya hidrolik sıvının blok içinden 90° açıyla akmasını sağlayan dişli deliklere sahiptir. Sisteminizdeki çoklu hatları düzenlemek ve ayırmak için bunları kullanın. Bağlantı blokları, hafif olmasının yanı sıra korozyon ve aşınmaya karşı iyi direnç gösteren eloksallı alüminyumdan yapılmıştır.
