Dik Açılı Akış Bağlantı Blokları

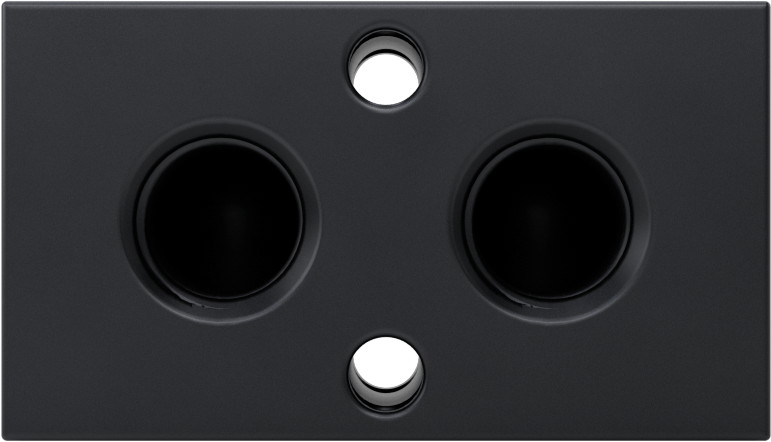

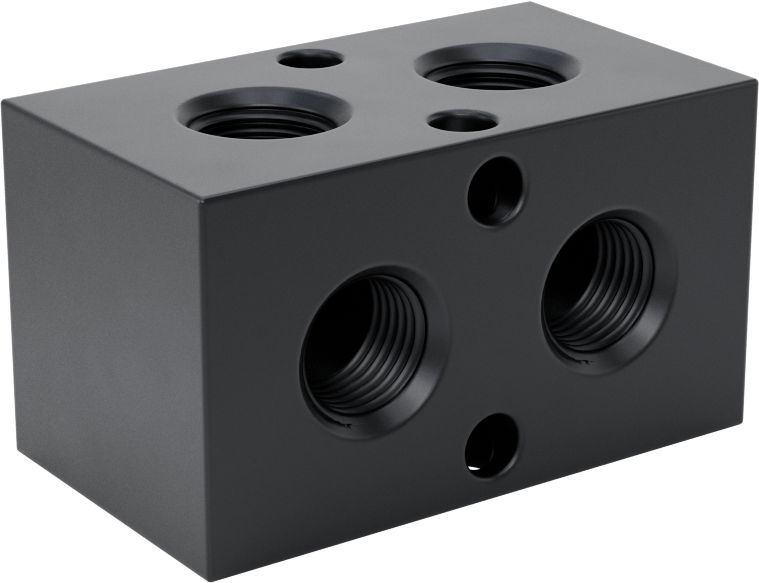

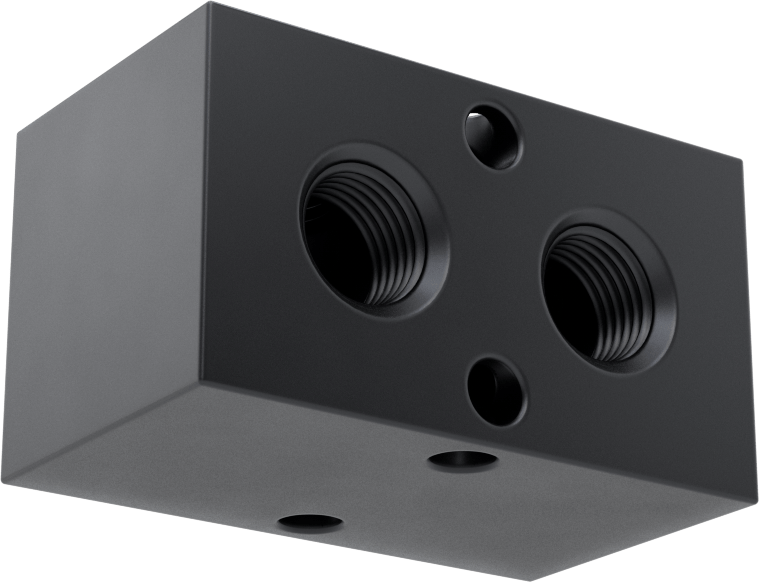

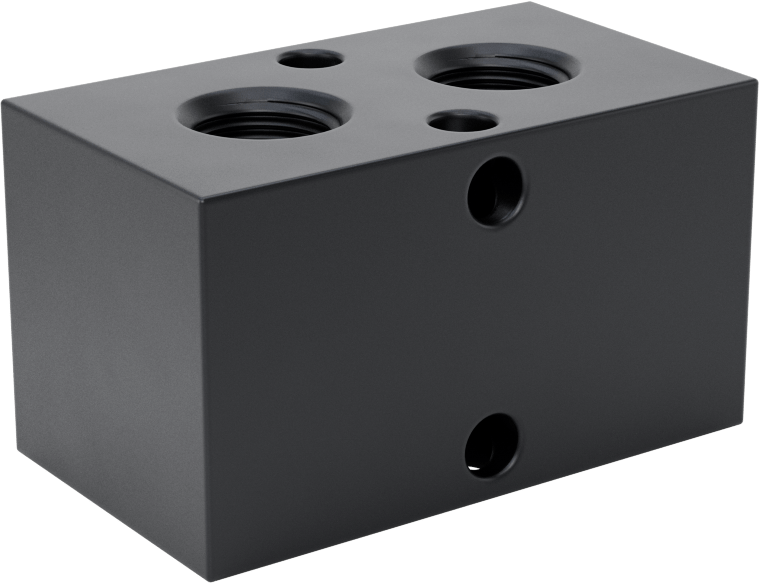

Dik Açı Akış Bağlantı Bloğu, Tek Taraflı Çıkışlar
17 varyant (Çıkış Sayısı, Giriş Sayısı); ₺3.876 – ₺39.188
Dik Açı Akış Bağlantı Bloğu, hava, su veya hidrolik sıvıyı blok içinde 90° yönlendirerek çoklu hatların düzenli biçimde ayrılmasını sağlar. Bu ailede en ayırt edici eksen olan Çıkış Sayısı'na göre 17 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺3.876 – ₺39.188 aralığında değişir.
Çıkış Sayısı
Giriş Sayısı
Priz Merkez-Merkez Mesafesi
Uzunluk
Yükseklik
₺3.876 Adet
MZ-336428
Paket

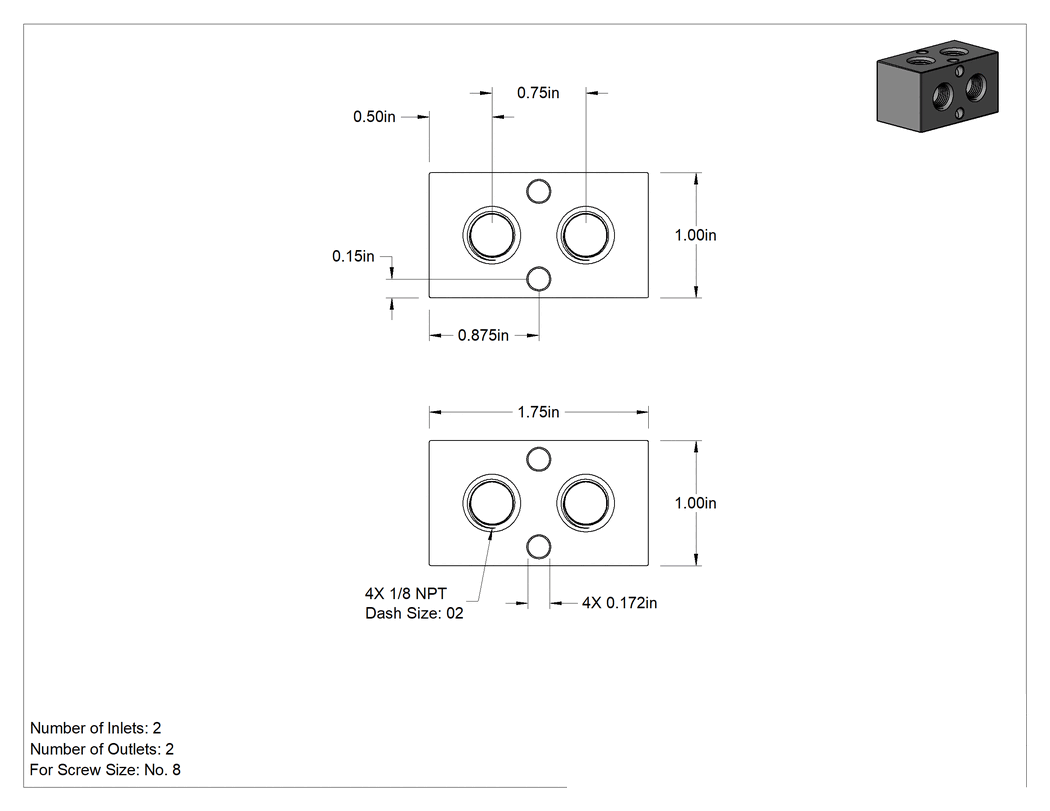

Özellikler
| Manifold Akış Şeması | Dik Açı |
| Malzeme | Eloksallı Alüminyum |
| Giriş | |
| Boru Çapı | 1/83.17 mm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Dash Boyutu | 02 |
| Çıkış | |
| Boru Çapı | 1/83.17 mm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Dash Boyutu | 02 |
| Çıkış Konumu | Bir adet Yan Parça |
| Çıkış Sayısı | 2 |
| Uzunluk | 1 3/4"44.4 mm |
| Genişlik | 1"25.4 mm |
| Yükseklik | 1"25.4 mm |
| Priz Merkez-Merkez Mesafesi | 3/4"19.0 mm |
| Çıkış Aralığı | Standart |
| Renk | Siyah |
| Sıcaklıkta Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -23°C ila 93°C |
| Birlikte Kullanım | Hava, Hidrolik Sıvı, Su |
| Sıcaklıktaki Maksimum Basınç | |
| Hava | 1,000 psi @ 72° F69 bar @ 22°C |
| Su | 1,000 psi @ 72° F69 bar @ 22°C |
| Hidrolik Sıvısı | 3,000 psi @ 72° F207 bar @ 22°C |
| Bağlantı Tipi | Konektör |
| Vida Boyutu | No. 8 |
| Montaj Türü | Vida Takma |
| Montaj Donanımı Dahil | Hayır |
| Montaj Deliği | |
| Diş Açma | Dişsiz |
| Çap | 0.172"4.37 mm |
| Giriş Sayısı | 2 |
| Şekil | Bağlantı Bloğu |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu bağlantı blokları, hava, su veya hidrolik sıvının blok içinden 90° açıyla akmasını sağlayan dişli deliklere sahiptir. Sisteminizdeki çoklu hatları düzenlemek ve ayırmak için bunları kullanın. Bağlantı blokları, hafif olmasının yanı sıra korozyon ve aşınmaya karşı iyi direnç gösteren eloksallı alüminyumdan yapılmıştır.
