Dik Açı Akış Bağlantı Bloğu

8 varyant (Çıkış Sayısı, Giriş Sayısı); ₺7.364 – ₺9.814

Dik Açı Akış Bağlantı Bloğu, hava, su veya hidrolik sıvıyı blok içinde 90° yön değiştirerek ileten dişli deliklere sahiptir ve eloksallı alüminyumdan üretilmiştir. Bu sayfada en ayırt edici eksen olan Çıkış Sayısı seçenekleriyle 8 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺7.364 – ₺9.814 aralığında değişir.

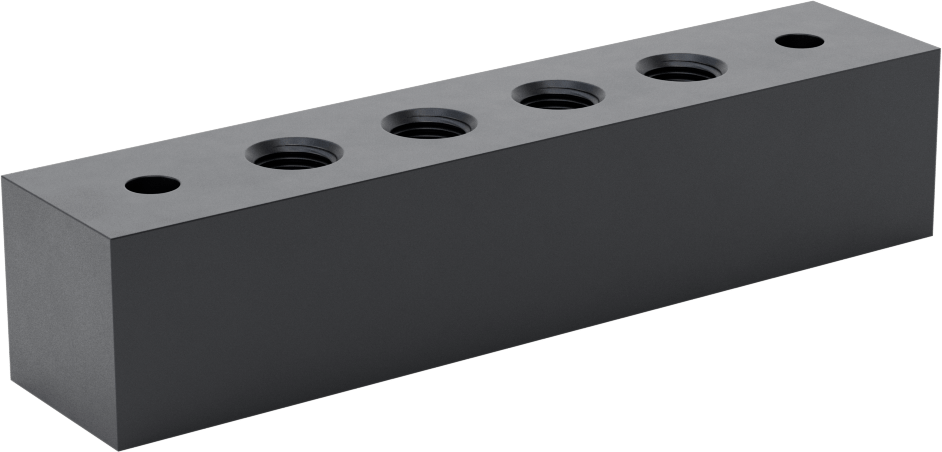

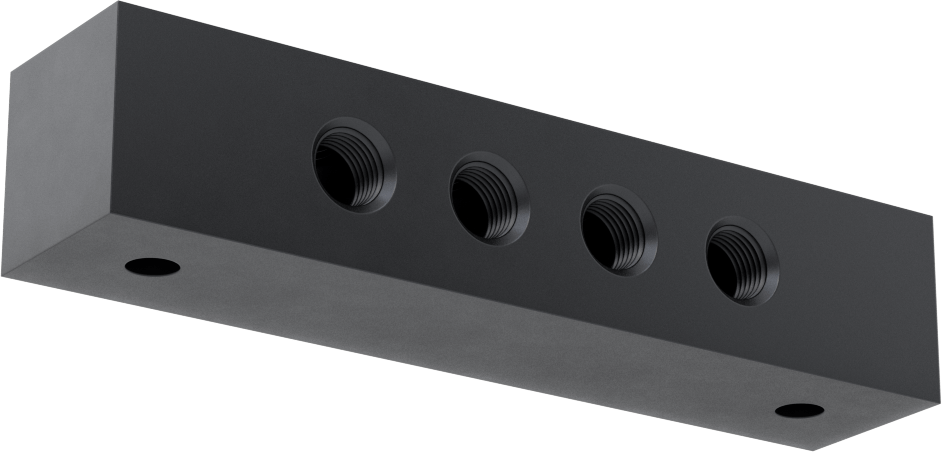

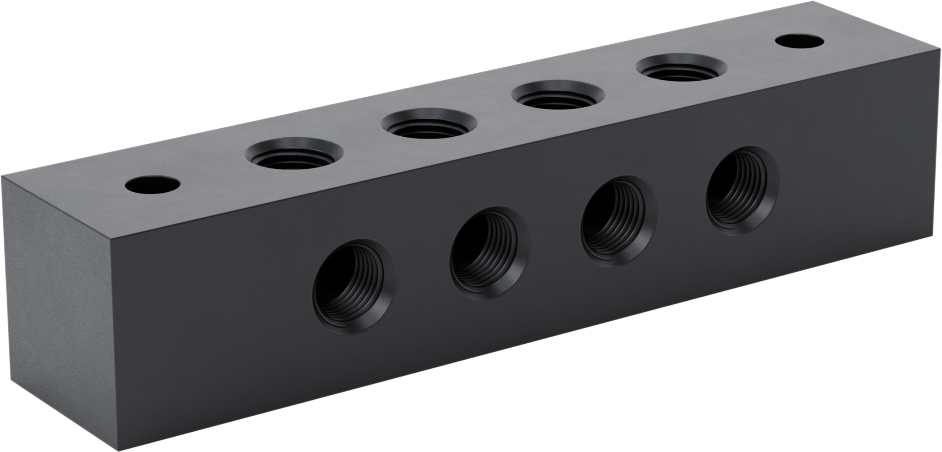

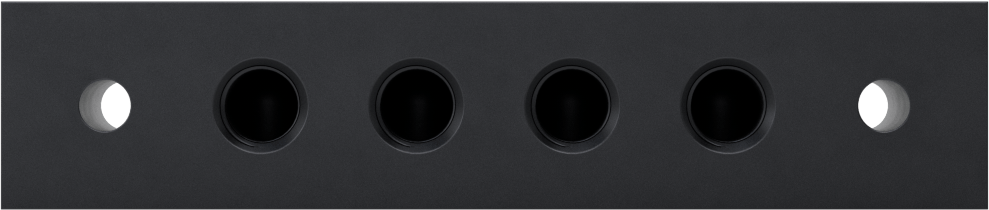

Dik Açı Akış Bağlantı Bloğu, 4 Çıkış, 1/8 NPT Giriş x 1/8 NPT Çıkış

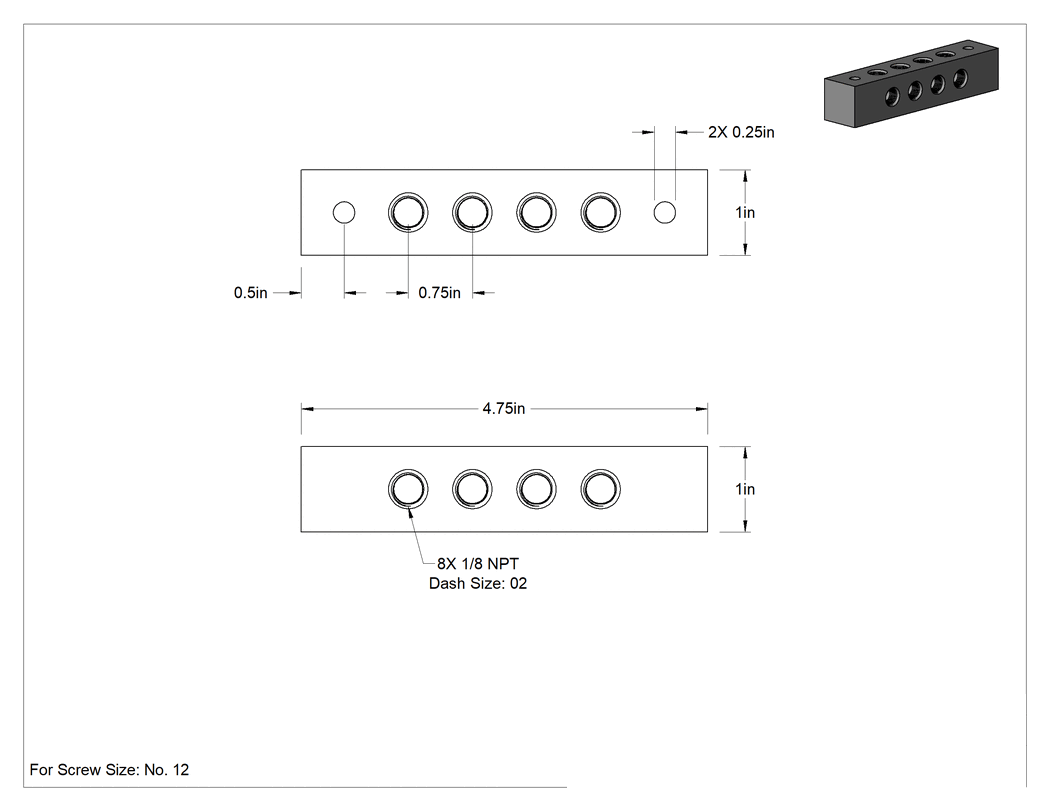

Teknik Çizim

Özellikler

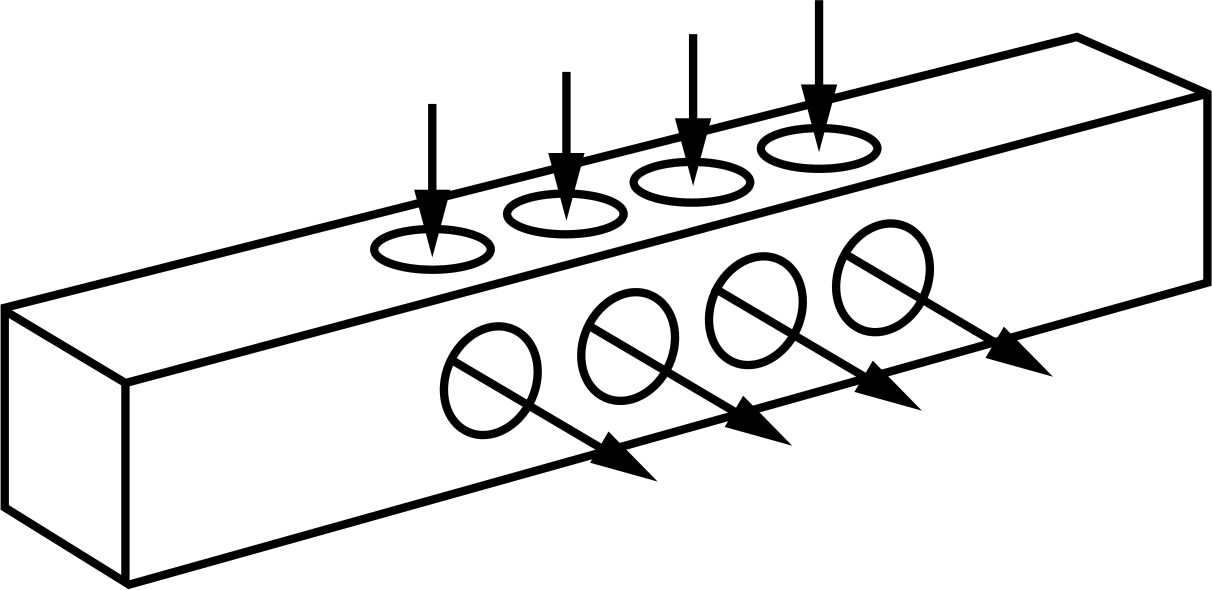

Manifold Akış Şeması	Dik Açı
Malzeme	Eloksallı Alüminyum
Giriş
Boru Çapı	1/83.17 mm
Boru Bağlantı Tipi	Dişli
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	02
Çıkış
Boru Çapı	1/83.17 mm
Boru Bağlantı Tipi	Dişli
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	02
Çıkış Konumu	Bir adet Yan Parça
Çıkış Sayısı	4
Uzunluk	4 3/4"12.06 cm
Genişlik	1"25.4 mm
Yükseklik	1"25.4 mm
Priz Merkez-Merkez Mesafesi	3/4"19.0 mm
Çıkış Aralığı	Standart
Renk	Siyah
Sıcaklıkta Maksimum Vakum	29 in. Hg @ 72° F
Sıcaklık Aralığı	-40°C ila 93°C
Birlikte Kullanım	Hava, Hidrolik Sıvı, Su
Sıcaklıktaki Maksimum Basınç
Hava	1,000 psi @ 72° F69 bar @ 22°C
Su	1,000 psi @ 72° F69 bar @ 22°C
Hidrolik Sıvısı	3,000 psi @ 72° F207 bar @ 22°C
Bağlantı Tipi	Konektör
Vida Boyutu	No. 12
Montaj Türü	Vida Takma
Montaj Donanımı Dahil	Hayır
Montaj Deliği
Diş Açma	Dişsiz
Çap	0.25"6.35 mm
Giriş Sayısı	4
Göreceli Vakum Derecesi	Standart
Şekil	Bağlantı Bloğu
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu bağlantı blokları, hava, su veya hidrolik sıvının blok içinden 90° açıyla akmasını sağlayan dişli deliklere sahiptir. Sisteminizdeki çoklu hatları düzenlemek ve ayırmak için bunları kullanın. Bağlantı blokları, hafif olmasının yanı sıra korozyon ve aşınmaya karşı iyi direnç gösteren eloksallı alüminyumdan yapılmıştır.
