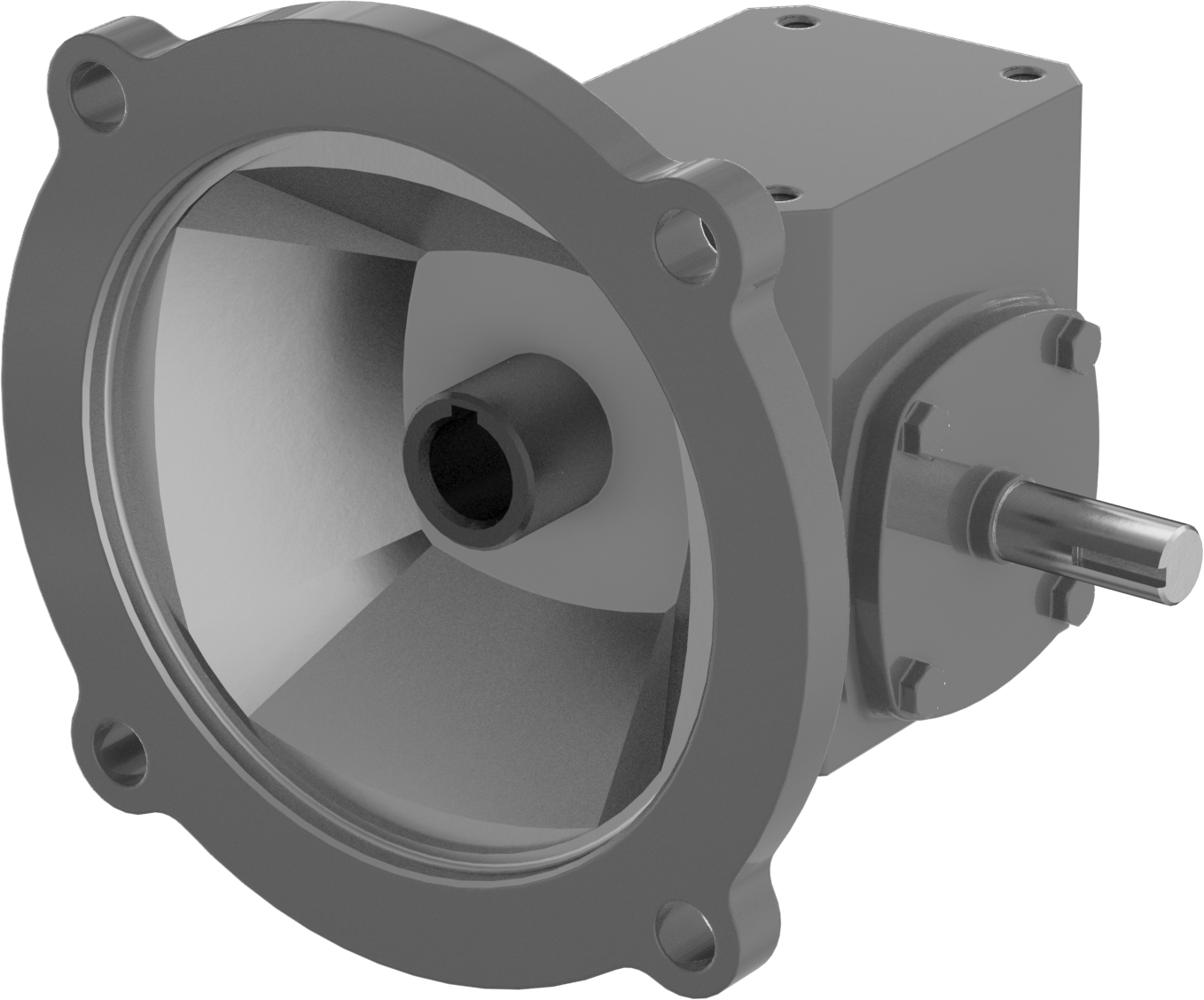

Dik Açılı Hız İndirgeci, Yüzeye Monte AC Motorlar için
26 varyant (Hız Oranı, Çıkış Mili Çapı); ₺112.696 – ₺293.292
Dik Açılı Hız İndirgeci, NEMA 56C motorlarda hızı düşürüp torku artırarak hareketi 90 derece açıyla iletir. Bu aile, Hız Oranı ve Çıkış Mili Çapı gibi kriterlere göre toplam 26 varyant sunar. Fiyat, seçilen kombinasyona göre ₺112.696 – ₺293.292 aralığında değişir.
Özellikler
| Çıkış Mili Sayısı | 1 |
| Motorun Gövde Boyutu İçin | NEMA 56C |
| Hız Oranı | 5:1 |
| Maksimum Çıkış Gücü | |
| Tork | 113 in·lbf @ 1,750 rpm |
| Hız | 900 rpm |
| Maksimum Giriş | |
| Hız | 4,500 rpm |
| Güç | 0.5 hp |
| Giriş Mili İçin | |
| Kanal Genişliği | 3/16"4.76 mm |
| Kama Kanalı derinliği | 3/32"2.38 mm |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çap | 5/8"15.9 mm |
| Tip | Anahtarlı |
| Çıkış Mili | |
| Tip | Anahtarlı |
| Çap | 1/2"12.7 mm |
| Uzunluk | 1.19"30.2 mm |
| Malzeme | Sertleştirilmiş Çelik |
| Kanal Genişliği | 1/8"3.17 mm |
| Kama Kanalı derinliği | 1/16"1.59 mm |
| Kama Kanalı uzunluğu | 5/8"15.9 mm |

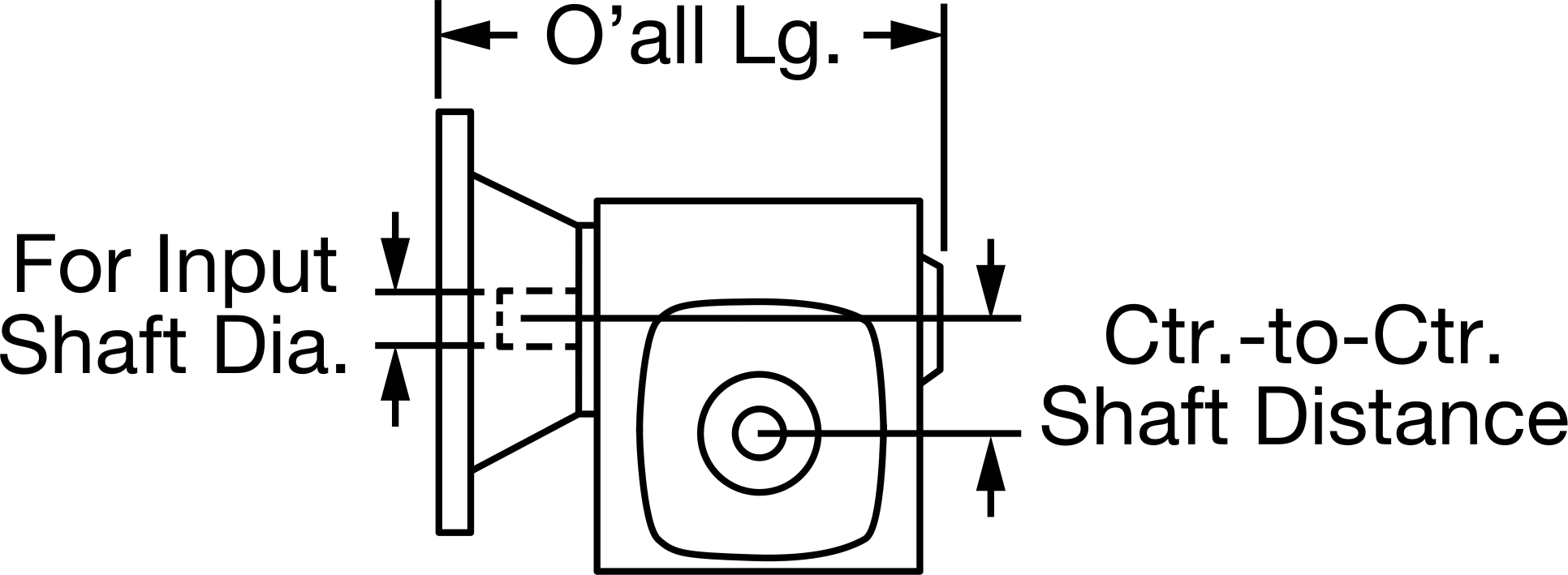

| Mil Merkezler Arası Mesafe | 1"25.4 mm |
| Toplam | |
| Uzunluk | 5 5/8"14.29 cm |
| Genişlik | 5 3/4"14.60 cm |
| Yükseklik | 5 3/4"14.60 cm |
| Radyal Yük Kapasitesi | 150 lb.68.0 kg |
| Rulman Tipi | Rulo |
| Giriş Hızında Verimlilik | 91% @ 1,750 rpm |
| Dişli | |
| Tip | Sonsuz |
| Malzeme | Bronz |
| Dişli Kutusu Giriş Bağlantısı | Mil Açıklığı |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Demir |
| İçerir | Kama Çubukları |
| Yağlama | Gerekli |
| Montaj Konumu | Zemine Paralel Mil |
| Mil Yönü | Dik Açı |
| Sonsuz Vida Malzemesi | Sertleştirilmiş Çelik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürünler | Montaj Parçaları |
| 1 qt. Yağlayıcı |
Açıklama
Bu hız düşürücüleri bir NEMA 56C motora monte ederek, hızı düşürürken ve torku artırırken hareketi 90° açıyla iletebilirsiniz. Tüm ürünlerin yağlanması gerekir (yağ dahil değildir).
Radyal Yük Kapasitesi — Radyal yükler, şafta dik olan yüklerdir. Genellikle kasnaklar ve dişliler gibi şafta bağlı bileşenler tarafından oluşturulur.
Montaj Parçaları—Dişli Kutusu Montaj Parçaları (ayrı satılır), hız düşürücülerin tabanına sabitlenmesinin mümkün olmadığı makinelere veya diğer yüzeylere hız düşürücüleri monte etmenizi sağlar.
