Metrik Dik Açı Dişli Kutuları
Metrik Dik Açı Dişli Kutusu, Bir adet Çıkış Milli
4 varyant (Çıkış Mili Çapı, Giriş Mili Çapı); ₺80.472 – ₺209.388

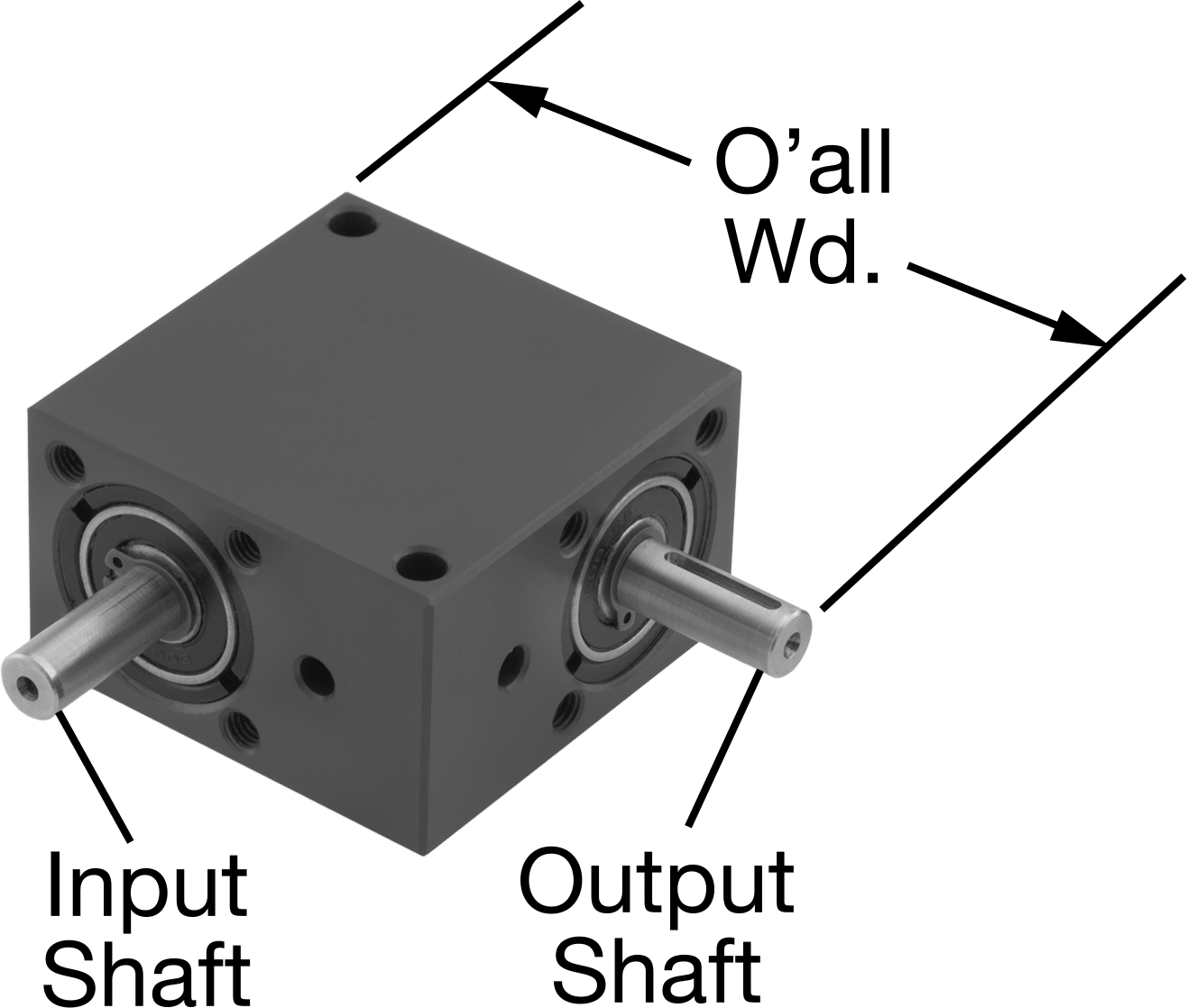

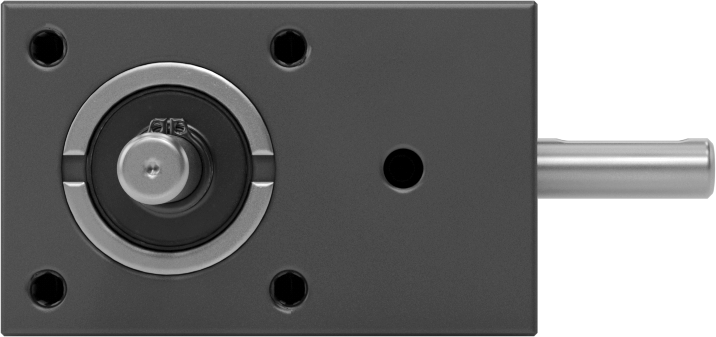

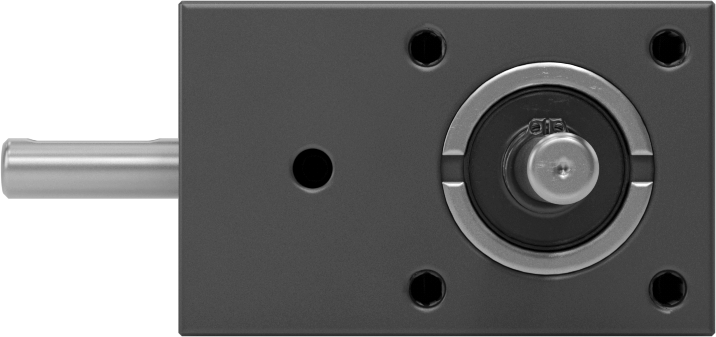

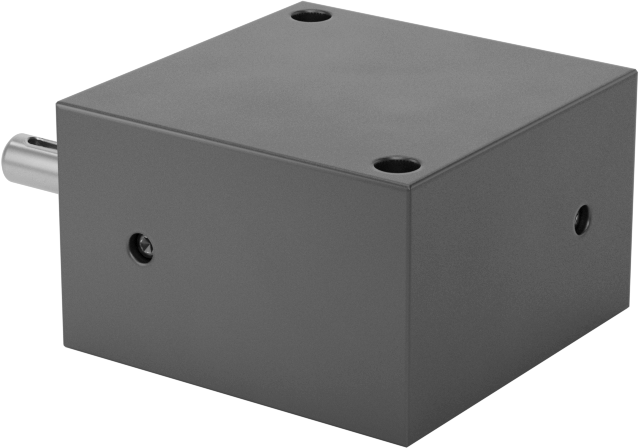

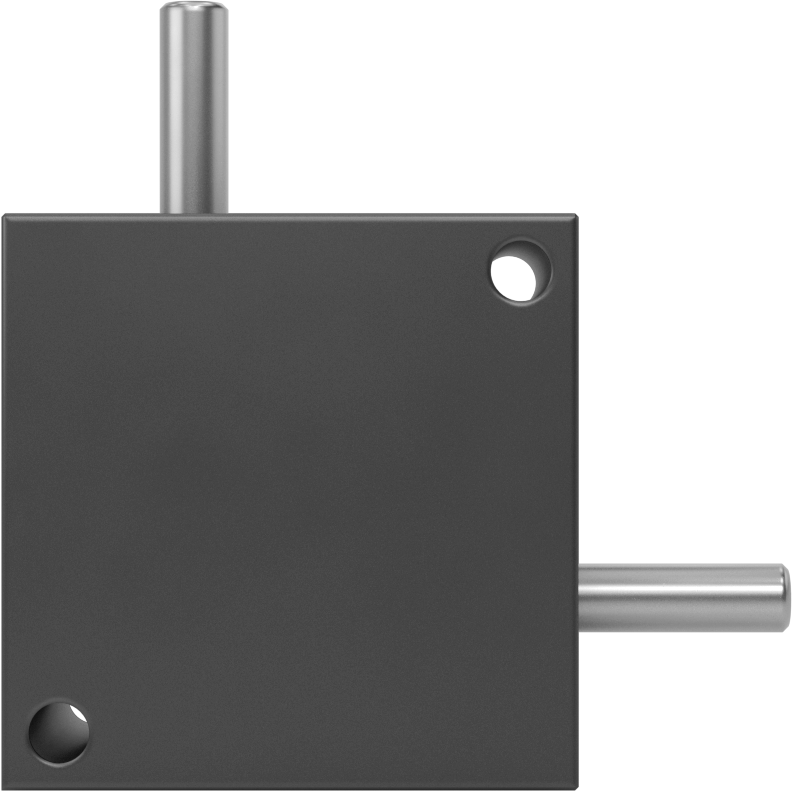

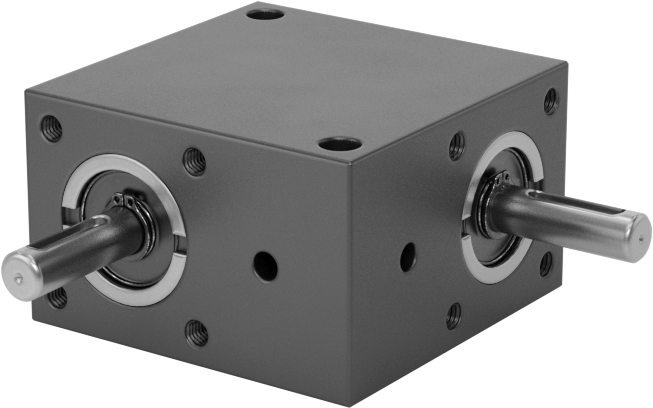

Metrik Dik Açı Dişli Kutusu, dönme hareketini hız veya tork değişimi olmadan dik açıyla ileten kalıcı yağlanmış bir mekanizmadır. Bu sayfada Giriş ve Çıkış Mili Çapı gibi kriterlere göre 4 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺80.472 – ₺209.388 aralığında değişir.
Çıkış Mili Çapı
Giriş Mili Çapı
Giriş Hızında Maksimum Çıkış Torku
Toplam Yükseklik
Maksimum Giriş Gücü
Toplam Genişlik
Toplam Uzunluk
₺80.472 Adet
MZ-173755
Paket
Özellikler
| Çıkış Mili Sayısı | 1 |
| Hız Oranı | 1:1 |
| Maksimum Çıkış Gücü | |
| Tork | 6 in·lbf @ 1,750 rpm |
| Hız | 3,000 rpm |
| Maksimum Giriş | |
| Hız | 3,000 rpm |
| Güç | 0.19 hp |
| Giriş Mili | |
| Tip | Anahtarlı |
| Çap | 5 mm |
| Uzunluk | 16 mm |
| Malzeme | Sertleştirilmiş Çelik |
| Kanal Genişliği | 2 mm |
| Kama Kanalı derinliği | 1.2 mm |
| Kama Kanalı uzunluğu | 10 mm |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çıkış Mili | |
| Tip | Anahtarlı |
| Çap | 5 mm |
| Uzunluk | 16 mm |
| Malzeme | Sertleştirilmiş Çelik |
| Kanal Genişliği | 2 mm |
| Kama Kanalı derinliği | 1.2 mm |
| Kama Kanalı uzunluğu | 10 mm |
| Dönme | Girişin Karşı Tarafı |

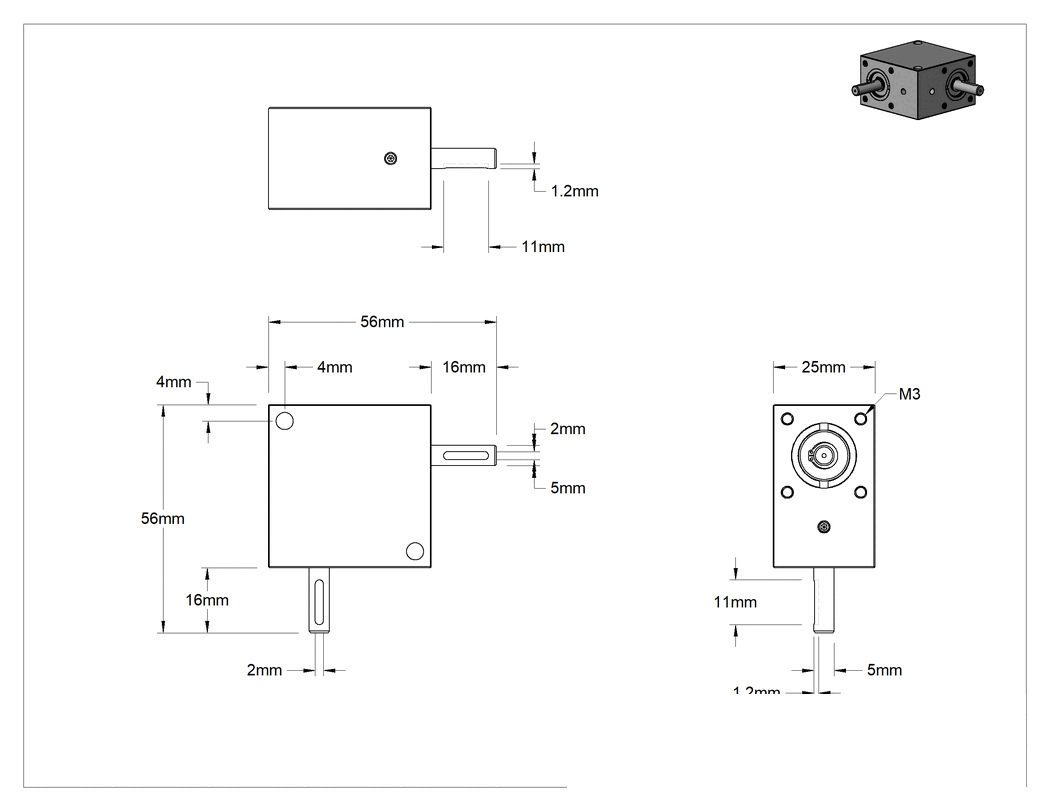

| Toplam | |
| Uzunluk | 56 mm |
| Genişlik | 56 mm |
| Yükseklik | 25 mm |
| Radyal Yük Kapasitesi | Derecelendirilmemiştir |
| Geri Vuruş Açısı | 1° |
| Rulman Tipi | Bilye |
| Giriş Hızında Verimlilik | 94% @ 1,750 rpm |
| Dişli | |
| Tip | Spiral Eğim |
| Malzeme | Çelik |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Mil Yönü | Dik Açı |
| Menşe Ülke | Birleşik Krallık |
Açıklama
Hız veya torku değiştirmeden dönme hareketini dik açıyla iletir. Dişli kutuları, bakım süresinden ve çabasından tasarruf etmek için kalıcı olarak yağlanmıştır. Bir şaft kaplini (dahil değildir) kullanarak bir motora bağlayın.
