Metrik Dik Açı Dişli Kutuları

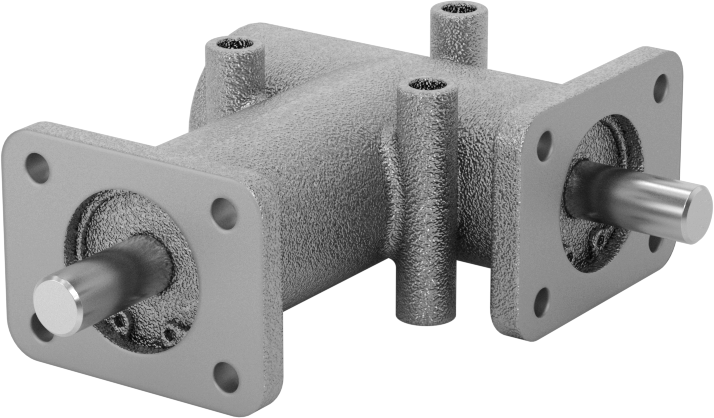

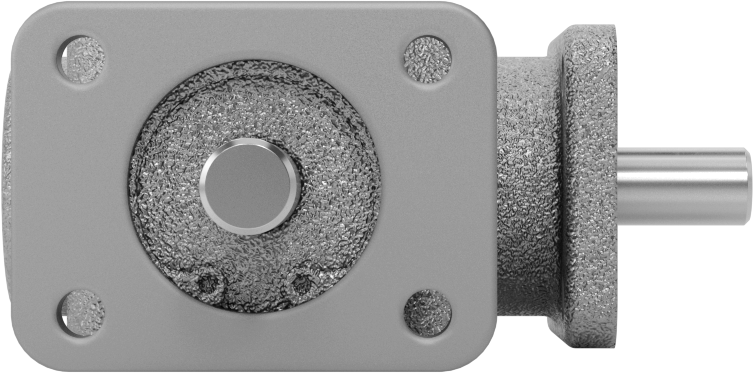

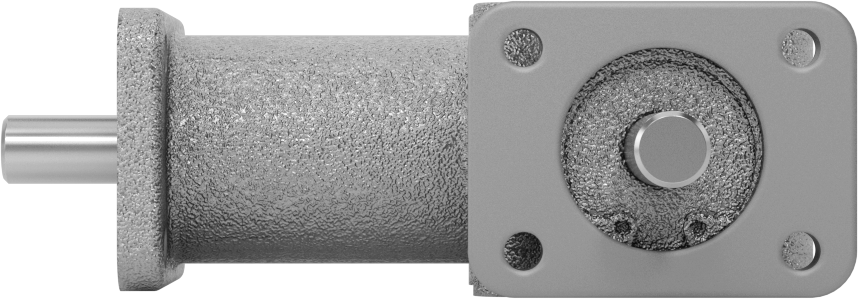

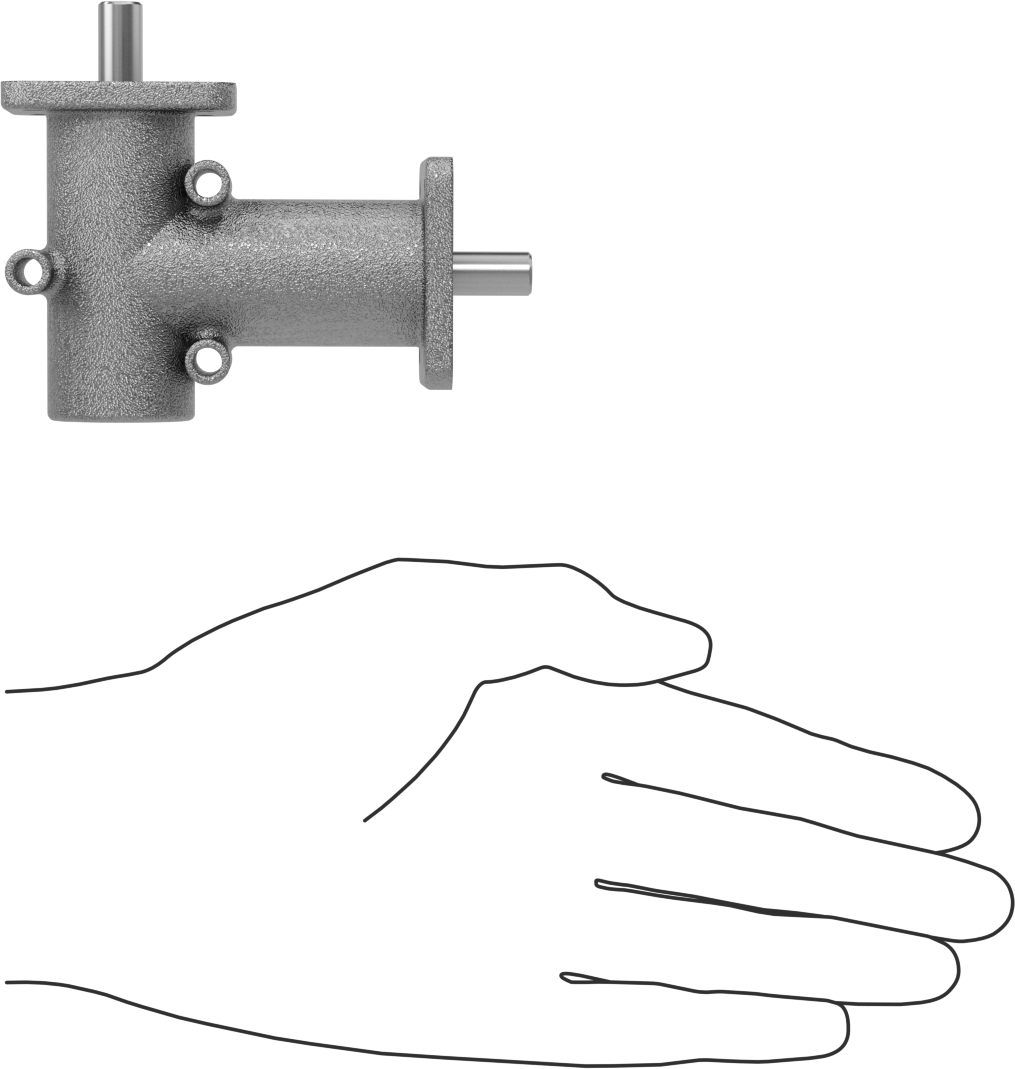

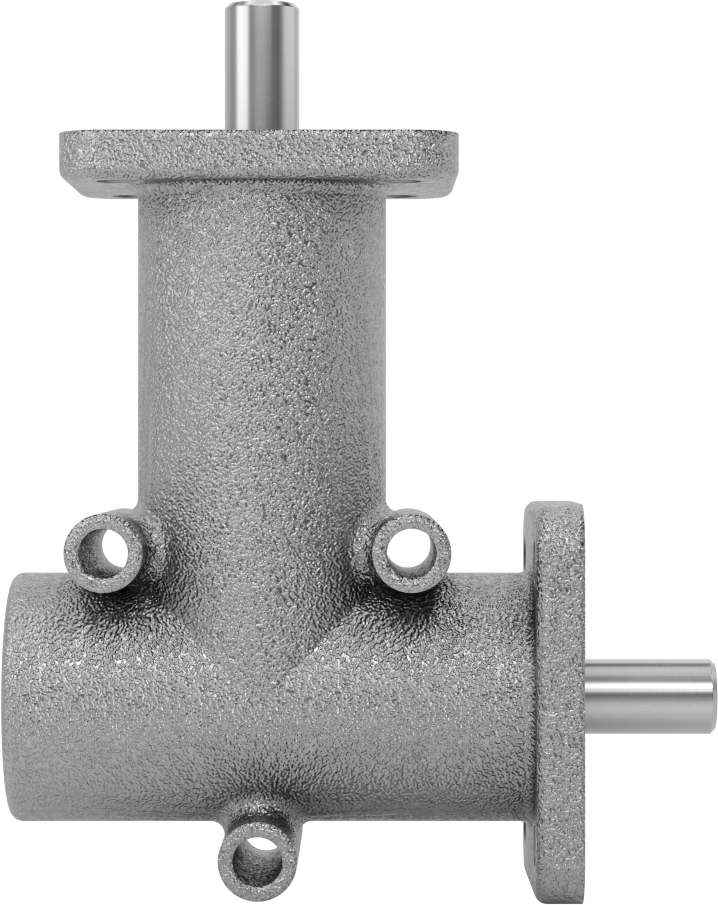

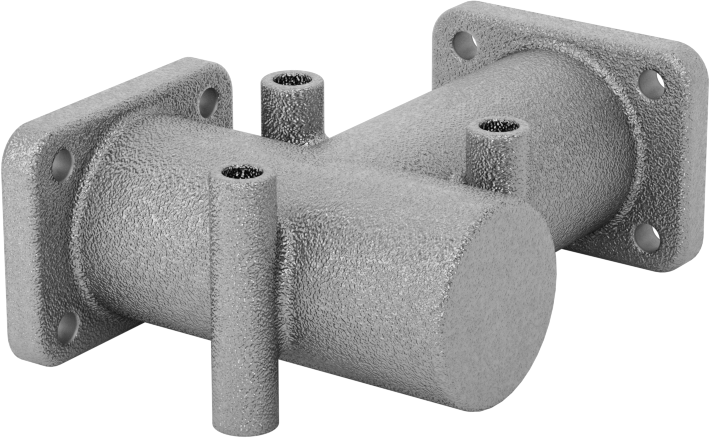

Metrik Dik Açı Dişli Kutusu
5 varyant (Çıkış Mili Çapı, Giriş Mili Çapı); ₺45.494 – ₺188.936
Metrik Dik Açı Dişli Kutusu, dönme hareketini hız veya tork değişimi olmaksızın dik açıyla ileten kalıcı yağlanmış bir mekanizmadır. Bu ailede 5 varyant bulunur. Çıkış Mili Çapı ekseninde 5 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺45.494 – ₺188.936 aralığında değişir.
Çıkış Mili Çapı
Giriş Mili Çapı
Çıkış Mili Tipi
Giriş Mili Tipi
Giriş Hızında Maksimum Çıkış Torku
Toplam Yükseklik
Maksimum Giriş Gücü
Giriş Mili Malzemesi
Toplam Genişlik
Toplam Uzunluk
₺45.494 Adet
MZ-173750
Paket
Özellikler
| Adet | |
| Çıkış Milleri | 1 |
| Flanşlar | 2 |
| Hız Oranı | 1:1 |
| Maksimum Çıkış Gücü | |
| Tork | 19 in·lbf @ 1,750 rpm |
| Hız | 3,000 rpm |
| Maksimum Giriş | |
| Hız | 3,000 rpm |
| Güç | 0.55 hp |
| Giriş Mili | |
| Tip | Yuvarlak |
| Çap | 8 mm |
| Uzunluk | 15 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çıkış Mili | |
| Tip | Yuvarlak |
| Çap | 8 mm |
| Uzunluk | 15 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Dönme | Girişin Karşı Tarafı |

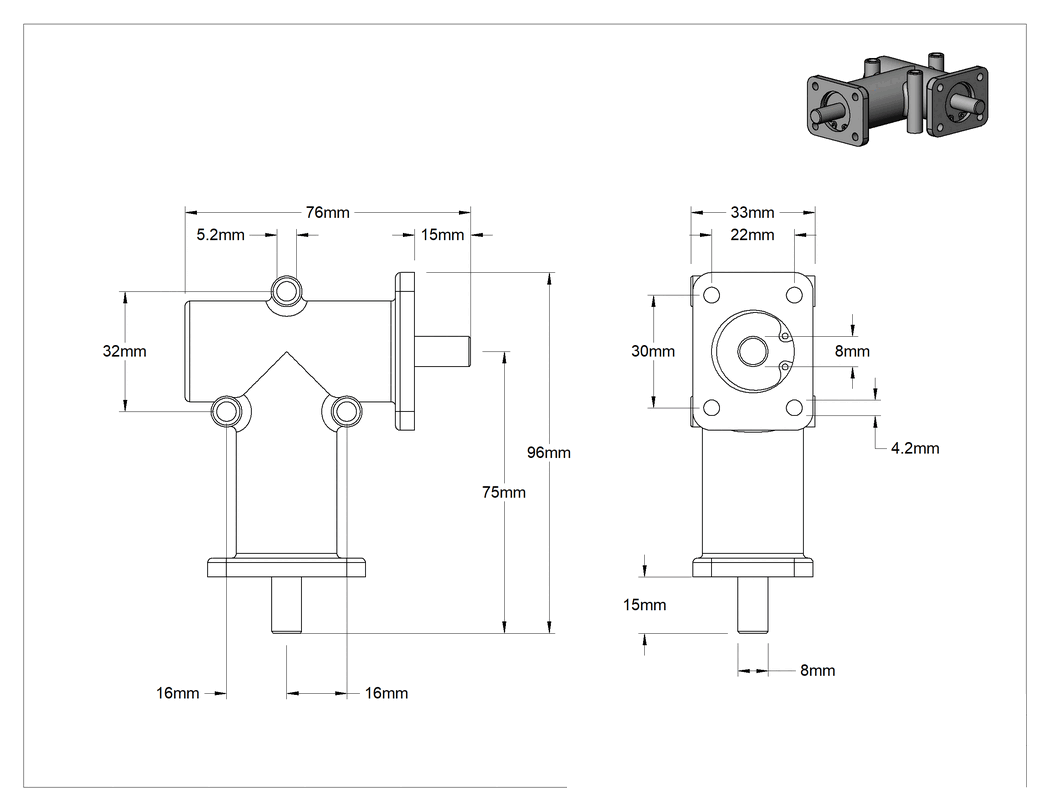

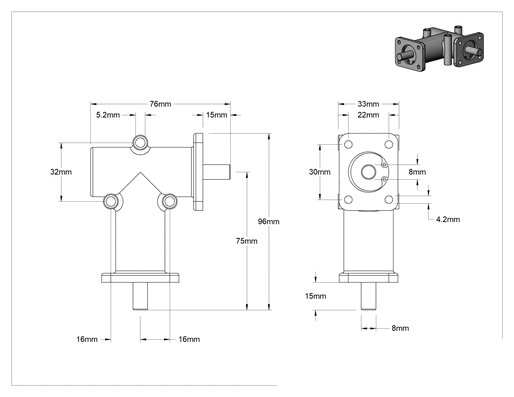

| Toplam | |
| Uzunluk | 76 mm |
| Genişlik | 33 mm |
| Yükseklik | 96 mm |
| Radyal Yük Kapasitesi | Derecelendirilmemiştir |
| Geri Vuruş Açısı | 0.75° |
| Rulman Tipi | Bilye |
| Giriş Hızında Verimlilik | 97% @ 1,750 rpm |
| Dişli | |
| Tip | Eğim |
| Malzeme | Çelik |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Mil Yönü | Dik Açı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hız veya torku değiştirmeden dönme hareketini dik açıyla iletir. Dişli kutuları, bakım süresinden ve çabasından tasarruf etmek için kalıcı olarak yağlanmıştır. Bir şaft kaplini (dahil değildir) kullanarak bir motora bağlayın.
