Dişli Kutuları

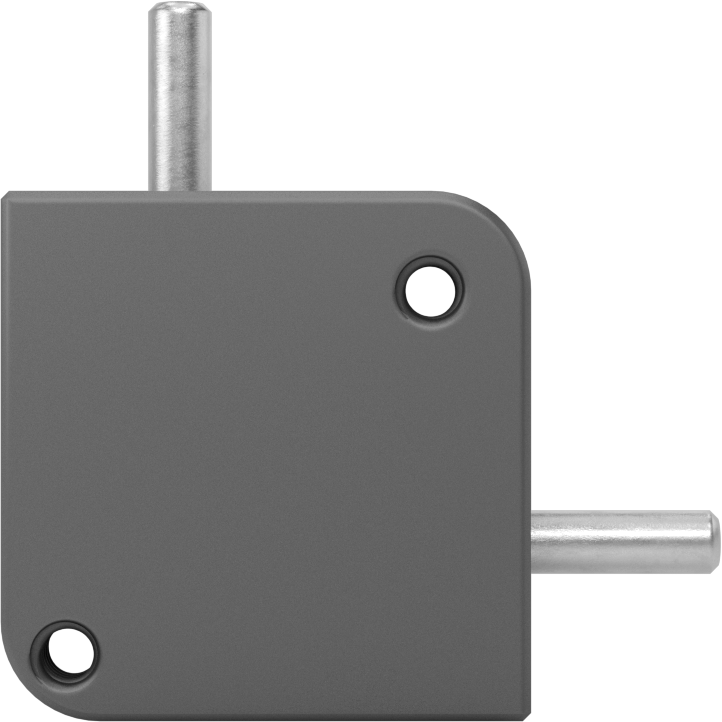

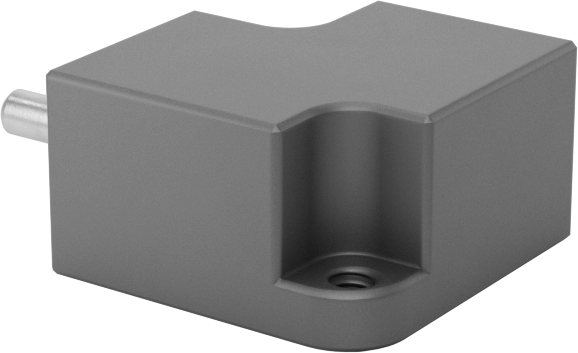

Kompakt Dik Açı Dişli Kutusu
3 varyant (Çıkış Mili Çapı, Giriş Mili Çapı); ₺31.946 – ₺43.686
Kompakt Dik Açı Dişli Kutusu, dar alanlarda dönme hareketini hızı veya torku değiştirmeden dik açıyla ileten kalıcı yağlanmış bir mekanizmadır. Bu aile Giriş ve Çıkış Mili Çapı gibi özelliklerle toplam 3 varyant sunar. Fiyat, seçilen kombinasyona göre ₺31.946 – ₺43.686 aralığında değişir.
Çıkış Mili Çapı
Giriş Mili Çapı
Toplam Yükseklik
Toplam Genişlik
Toplam Uzunluk
Maksimum Giriş Hızı
Maksimum Giriş Gücü
Giriş Mili Malzemesi
Maksimum Çıkış Hızı
Giriş Şaftı Uzunluğu
₺31.946 Adet
MZ-172856
Paket
Özellikler
| Çıkış Mili Sayısı | 1 |
| Hız Oranı | 1:1 |
| Maksimum Çıkış Gücü | |
| Tork | 0.44 in·lbf @ 1,750 rpm |
| Hız | 2,000 rpm |
| Maksimum Giriş | |
| Hız | 2,000 rpm |
| Güç | 0.012 hp |
| Giriş Mili | |
| Tip | Yuvarlak |
| Çap | 1/8"3.17 mm |
| Uzunluk | 0.38"9.65 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çıkış Mili | |
| Tip | Yuvarlak |
| Çap | 1/8"3.17 mm |
| Uzunluk | 0.38"9.65 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Dönme | Girişin Karşı Tarafı |

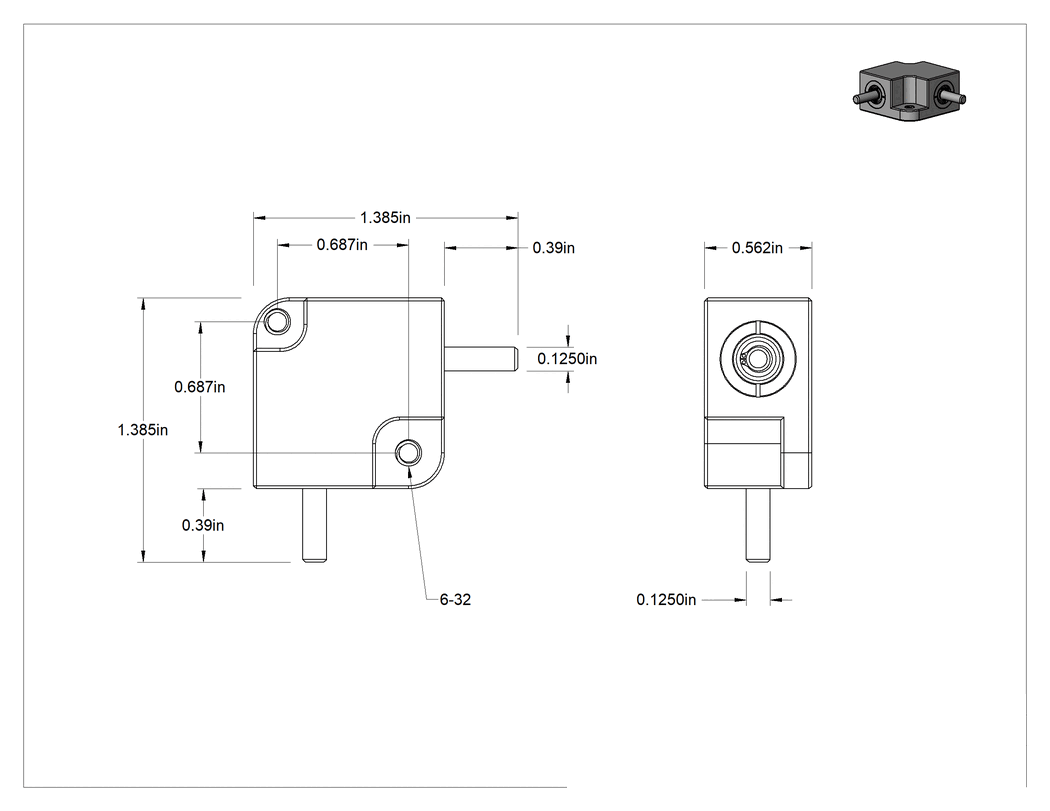

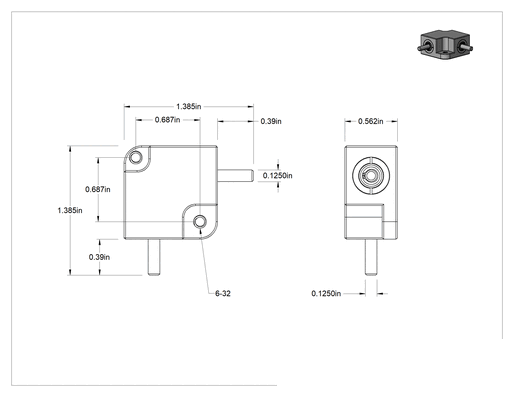

| Toplam | |
| Uzunluk | 1 3/8"34.9 mm |
| Genişlik | 1 3/8"34.9 mm |
| Yükseklik | 9/16"14.3 mm |
| Radyal Yük Kapasitesi | Derecelendirilmemiştir |
| Geri Vuruş Açısı | 1° |
| Rulman Tipi | Bilye |
| Giriş Hızında Verimlilik | 90% @ 1,750 rpm |
| Dişli | |
| Tip | Eğim |
| Malzeme | Çelik |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Mil Yönü | Dik Açı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

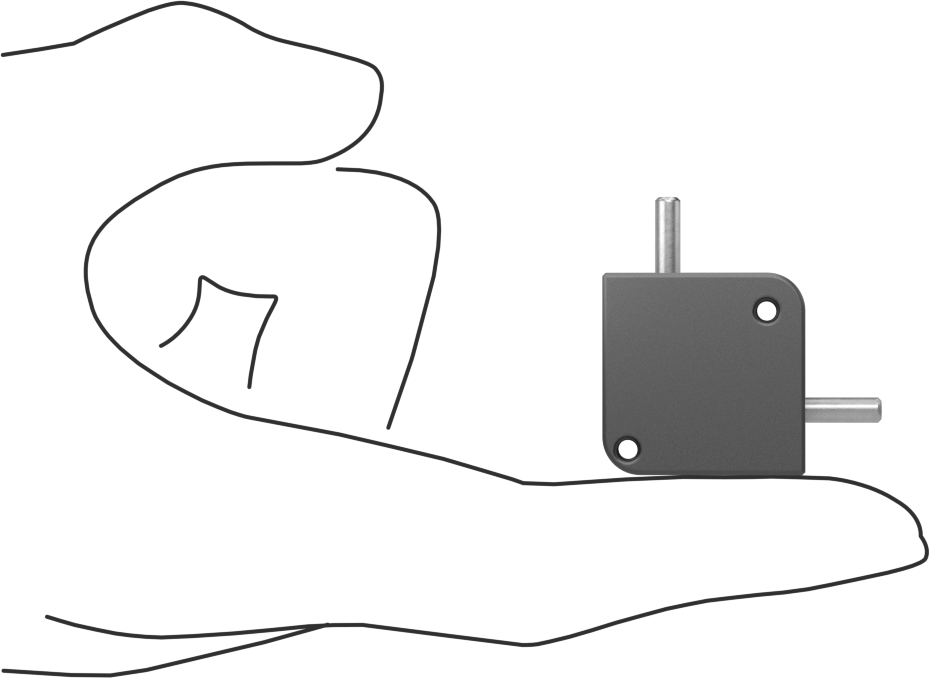

Küçük makineler ve dar alanlar için, bu dişli kutuları hızı veya torku değiştirmeden dönme hareketini dik açıyla iletir. Bakım süresinden ve çabasından tasarruf etmek için hepsi kalıcı olarak yağlanmıştır. Bir şaft kaplini (dahil değildir) kullanarak bir motora bağlayın.
