Dik Açı Dişli Kutusu

13 varyant (Çıkış Mili Sayısı, Çıkış Mili Çapı); ₺45.386 – ₺180.418

Dik Açı Dişli Kutusu, dönme hareketini hız veya tork değişimi olmadan dik açıyla ileten kalıcı yağlanmış bir mekanizmadır. Bu ailede 13 varyant bulunur. Toplam Genişlik seçenekleri 3 1/4" ile 8" arasında değişir. Fiyat, seçilen kombinasyona göre ₺45.386 – ₺180.418 aralığında değişir.

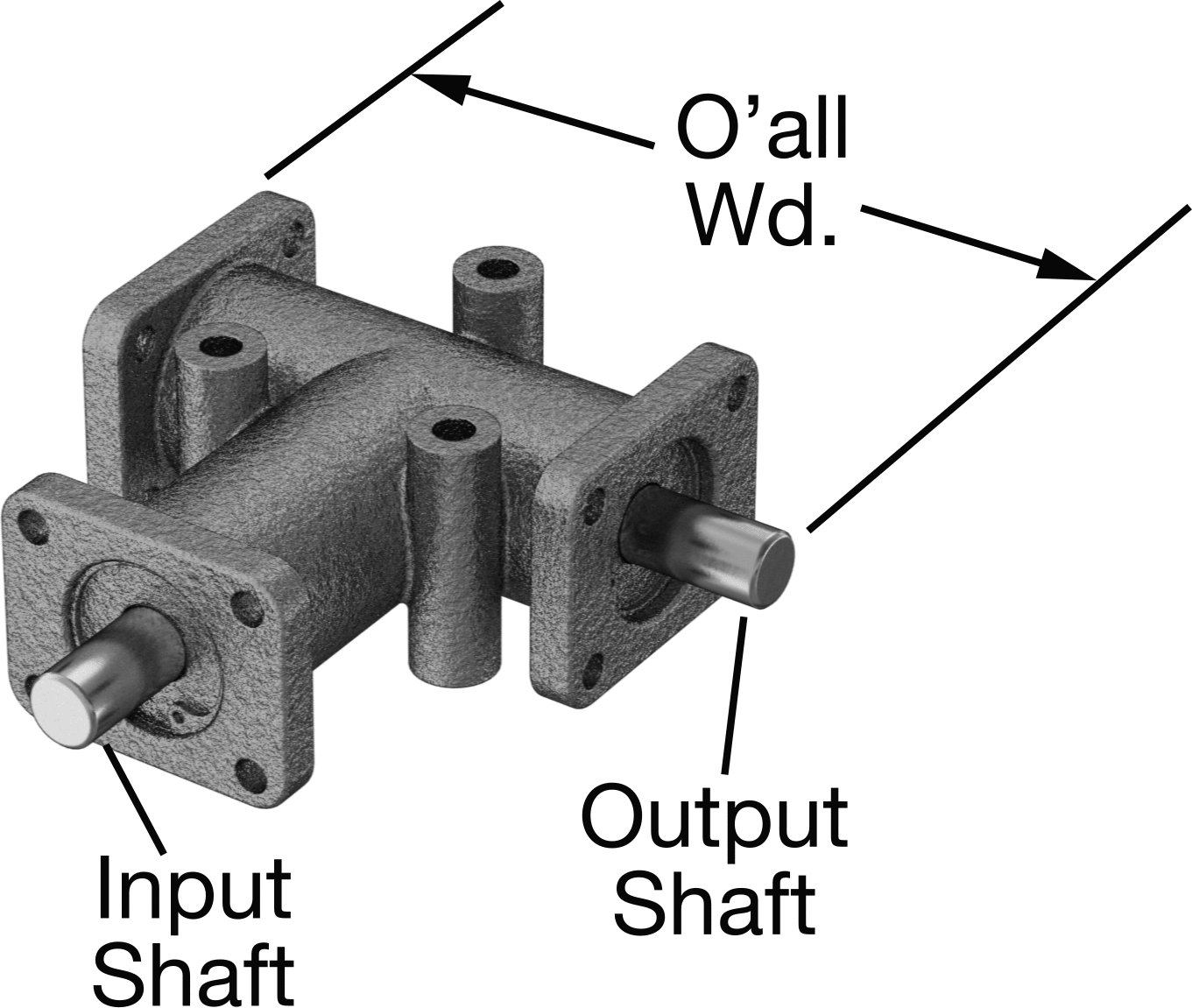

Dik Açı Dişli Kutusu, 3-1/4" Toplam Genişlik

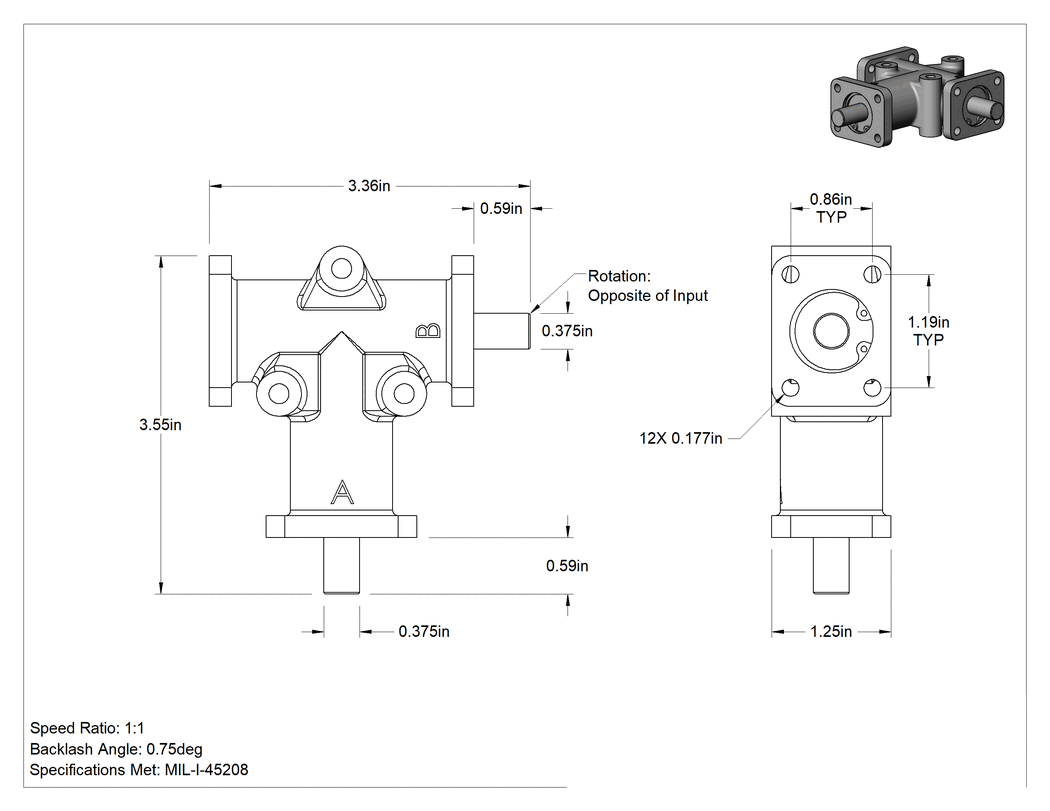

Teknik Çizim

Özellikler

Adet
Çıkış Milleri	1
Flanşlar	3
Hız Oranı	1:1
Maksimum Çıkış Gücü
Tork	12 in·lbf @ 1,750 rpm
Hız	3,000 rpm
Maksimum Giriş
Hız	3,000 rpm
Güç	0.57 hp
Giriş Mili
Tip	Yuvarlak
Çap	3/8"9.52 mm
Uzunluk	0.59"15.0 mm
Malzeme	416 Paslanmaz Çelik
Dönme	Saat Yönünde, Saat Yönünün Tersine
Çıkış Mili
Tip	Yuvarlak
Çap	3/8"9.52 mm
Uzunluk	0.59"15.0 mm
Malzeme	416 Paslanmaz Çelik
Dönme	Girişin Karşı Tarafı
Toplam
Uzunluk	3 1/2"88.9 mm
Genişlik	3 1/4"82.5 mm
Yükseklik	1 1/4"31.8 mm
Radyal Yük Kapasitesi	25 lb.11.3 kg
Askeri Spesifikasyon	MIL-I-45208
Geri Vuruş Açısı	0.75°
Rulman Tipi	Bilye
Sertifikasyon	Mil. Spec.
Giriş Hızında Verimlilik	97% @ 1,750 rpm
Dişli
Tip	Eğim
Malzeme	Çelik
Dişli Kutusu Giriş Bağlantısı	Mil
Dişli Kutusu Çıkış Bağlantısı	Mil
Gövde Malzemesi	Alüminyum
Yağlayıcı	Gres
Yağlama	Yağlanmış
Montaj Konumu	Herhangi Bir Açı
Mil Yönü	Dik Açı
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Hız veya torku değiştirmeden dönme hareketini dik açıyla iletir. Dişli kutuları, bakım süresinden ve çabasından tasarruf etmek için kalıcı olarak yağlanmıştır. Bir şaft kaplini (dahil değildir) kullanarak bir motora bağlayın.

Radyal Yük Kapasitesi — Radyal yükler, şafta dik olan yüklerdir. Genellikle kasnaklar ve dişliler gibi şafta bağlı bileşenler tarafından oluşturulur.
