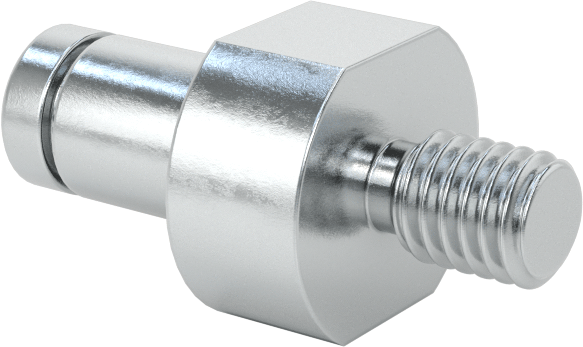

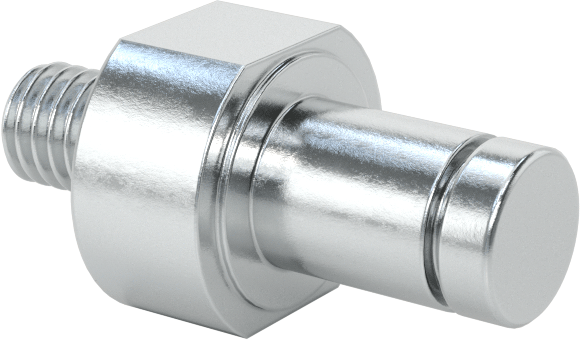

Avara Döner Mil, Dişli Montaj, Çinko Kaplamalı 1215 Karbon Çelik

Avara Döner Mil, Dişli Montaj, Çinko Kaplamalı 1215 Karbon Çelik, dişli deliklere vidalanarak gerdirme uygulamalarında avara dişlilerini ve kasnakları desteklemek için kullanılır. Bu sayfada Çap ve Uzunluk eksenlerinde toplam 10 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.758 – ₺4.424 aralığında değişir.

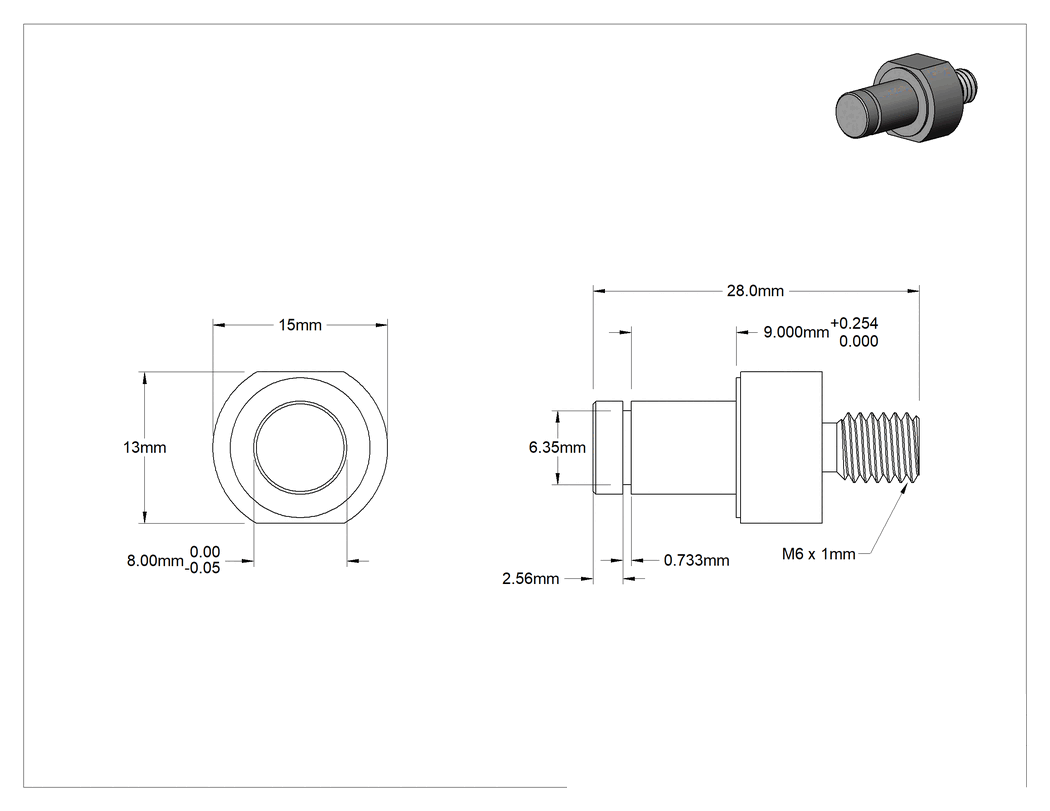

Teknik Çizim

Teknik Çizim

Çap

8 mm10 mm12 mm20 mm1⁄4"3⁄8"1⁄2"5⁄8"3⁄4"1"

Uzunluk

9 mm11 mm12 mm15 mm3⁄8"7⁄16"5⁄8"

Diş Boyutu

1⁄4"-205⁄16"-183⁄8"-161⁄2"-13M6M8M12

Toplam Çap

15 mm19 mm22 mm31 mm1⁄2"3⁄4"1"1 1⁄8"1 1⁄4"1 1⁄2"

Diş Uzunluğu

8 mm10.66 mm16 mm21⁄64"11⁄32"1⁄2"17⁄32"45⁄64"15⁄16"

Toplam Uzunluk

28 mm34 mm35 mm45 mm1 1⁄16"1 7⁄32"1 9⁄16"1 19⁄32"1 25⁄32"2"

Sertlik Derecesi

OrtaDerecelendirilmemiştir

Sertlik

Rockwell B84Derecelendirilmemiştir

₺1.900 Paket

MZ-171980

Paket

Siparişe Ekle

Özellikler

Uç Tipi	Segman Yiv
Malzeme	Çinko Kaplı 1215 Karbon Çelik, Çinko Kaplı Karbon Çelik
Çap	8 mm
Çap Toleransı	-0.05 mm ila 0 mm
Uzunluk	9 mm
Uzunluk Toleransı	0 mm ila 0.254 mm
Toplam
Uzunluk	28 mm
Çap	15 mm
Dişler
Boyut	M6 × 1 mm
Uzunluk	8 mm
Yiv
Genişlik	0.733 mm
Çap	6.35 mm
Uç-Oluk Uzunluğu	2.56 mm
Kenar Tipi	Pahlı
Sertlik Derecesi	Orta
Sertlik	Rockwell B84
Hareket için	Döner
İçerir	Tutma halkası, Ara Parça
Mekanik Yüzey Kalitesi	Tornalanmış, Hassas Taşlanmış, Parlatılmış
Yiv Sayısı	1
Segman Dahil	Evet
Düzlük Toleransı	0.18 mm/300 mm
Ölçü Birimleri	Metrik
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu şaftları dişli bir deliğe vidalayarak gerdirme uygulamalarında avara dişlilerini ve kasnakları destekleyin.

Segman Yivli Uç — Tespit halkası yivli şaftlar, bileşeninizi konumlandırmak ve yerinde tutmak için bir tespit halkası ve ara parçalarla birlikte gelir.
