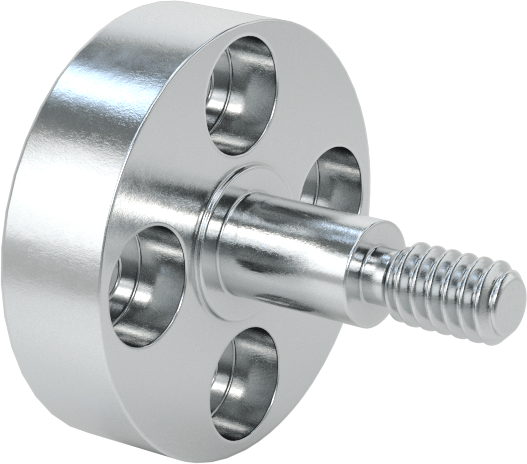

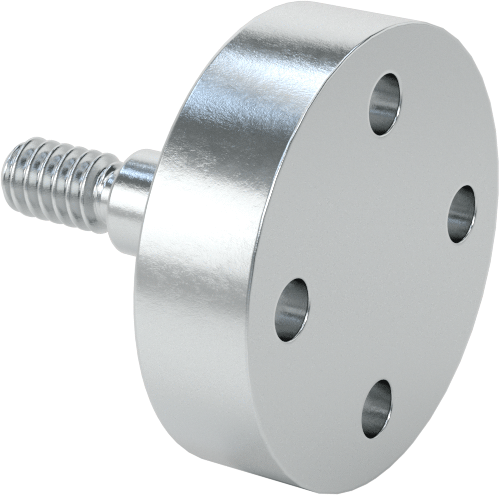

Avara Döner Mil, Flanş Montajı

Avara Döner Mil, Flanş Montajı, flanşı bir makineye veya duvara monte ederek avara dişlilerini ve kasnakları desteklemek için kullanılır. Bu sayfada aile, Çap ve Cıvata Çemberi Çapı eksenlerinde 6 varyantla listelenir. Fiyat, seçilen kombinasyona göre ₺2.324 – ₺7.934 aralığında değişir.

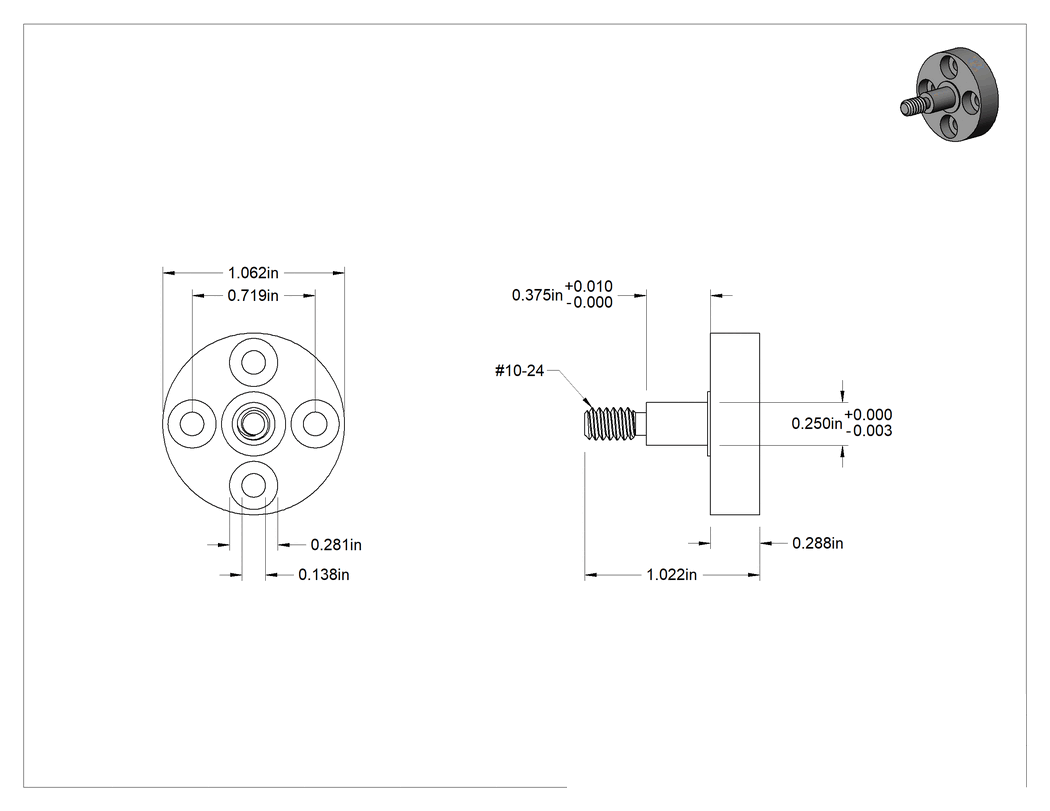

Teknik Çizim

Teknik Çizim

Çap

1⁄4"3⁄8"1⁄2"5⁄8"3⁄4"1"

Diş Boyutu

10-245⁄16"-187⁄16"-141⁄2"-135⁄8"-117⁄8"-9

Uzunluk

3⁄8"7⁄16"5⁄8"

Diş Uzunluğu

11⁄32"15⁄32"19⁄32"23⁄32"7⁄8"1 3⁄32"

Toplam Uzunluk

1"1 3⁄16"1 1⁄2"1 21⁄32"1 27⁄32"2 1⁄8"

Toplam Çap

1 1⁄16"1 1⁄4"1 7⁄16"1 5⁄8"1 7⁄8"2 1⁄4"

Cıvata Çemberi Çapı

23⁄32"29⁄32"1 3⁄32"1 1⁄4"1 7⁄16"1 3⁄4"

Montaj Deliği Çapı

5⁄32"3⁄16"1⁄4"

Flanş Kalınlığı

9⁄32"5⁄16"11⁄32"13⁄32"

₺2.324 Paket

MZ-171968

Paket

Siparişe Ekle

Özellikler

Uç Tipi	Dişli
Malzeme	Çinko Kaplı 1215 Karbon Çelik, Çinko Kaplı Karbon Çelik
Çap	1/4"6.35 mm
Çap Toleransı	-0.003" ila 0"0.08 mm / 0.00 mm
Uzunluk	3/8"9.52 mm
Uzunluk Toleransı	0" ila 0.01"0.00 mm / 0.25 mm
Toplam
Uzunluk	1"25.4 mm
Çap	1 1/16"27.0 mm
Dişler
Boyut	10-24
Uzunluk	11/32"8.73 mm
Flanş Kalınlığı	9/32"7.14 mm
Cıvata Çemberi Çapı	23/32"18.3 mm
Montaj Delikleri
Adet	4
Çap	5/32"3.97 mm
Kenar Tipi	Düz
Sertlik Derecesi	Derecelendirilmemiştir
Sertlik	Derecelendirilmemiştir
Hareket için	Döner
İçerir	Somun, Ara Parçalar
Mekanik Yüzey Kalitesi	Tornalanmış, Hassas Taşlanmış, Parlatılmış
Düzlük Toleransı	Derecelendirilmemiştir
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Gerginlik uygulamalarında avara dişlilerini ve kasnakları desteklemek için flanşı bir makineye veya duvara monte edin. Bunlar, bileşeninizi konumlandırmak ve yerinde tutmak için pullar ve bir somun içerir.
