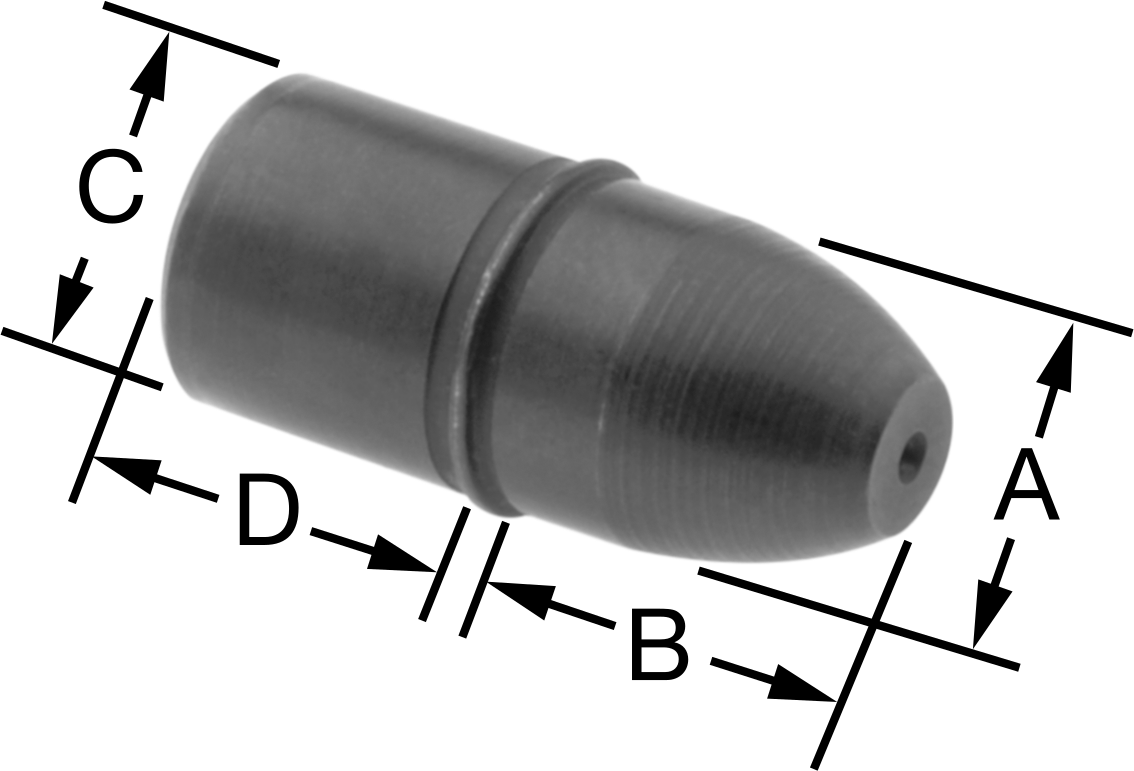

Eşleştirme Yerleştirme Pimi

Eşleştirme Yerleştirme Pimi, bir parçaya pim, diğerine astar takılarak eşleşen bileşenler arasında tutarlı hizalama sağlayarak kalıcı kurulum için yerine bastırılan bileşenlerdir. Bu seri, Yerleştirme Pimi Baş Tipi ve Çap (A) eksenleri açısından farklı seçenekler sunar; toplam 32 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺1.368 – ₺5.962 aralığında değişir.

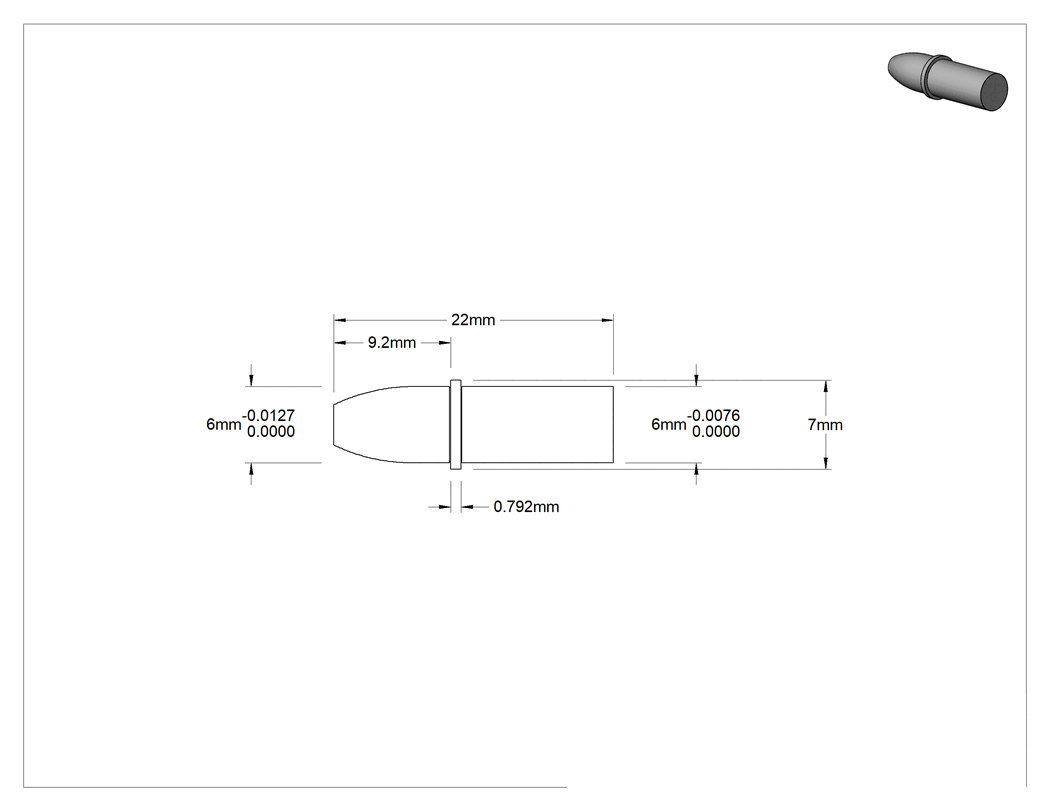

Teknik Çizim

Teknik Çizim

Yerleştirme Pimi Baş Tipi

KonikElmasYuvarlak

Çap (A)

6 mm8 mm10 mm12 mm1/4"5/16"3/8"7/16"1/2"5/8"11/16"3/4"1"

Yükseklik (B)

6.000 mm7.000 mm9.000 mm9.200 mm10.000 mm10.200 mm12.200 mm14.200 mm0.219"0.281"0.313"0.375"0.406"0.407"0.438"0.500"0.562"0.563"0.750"

Çap (C)

1/4"5/16"3/8"13/32"1/2"5/8"3/4"7/8"1"1 3/8"

Yükseklik (D)

3/8"1/2"9/16"3/4"

Çap

7.000 mm9.000 mm11.000 mm13.000 mm15.000 mm18.000 mm22.000 mm0.280"0.344"0.407"0.532"0.563"0.625"0.750"0.875"1.000"1.125"1.500"

Yükseklik

0.792 mm2.000 mm0.032"0.063"0.125"0.188"

Toplam Yükseklik

17.000 mm18.000 mm22.000 mm23.000 mm25.000 mm27.000 mm0.656"0.719"0.875"0.907"0.939"0.969"1.032"1.063"1.094"1.250"1.438"1.625"

Baş Çapı

-0.00762 mm ila 0 mm-0.0127 mm ila 0 mm-0.0165" ila -0.0065"-0.0045" ila 0.0055"-0.0005" ila 0"-0.0003" ila 0"

Şaft Çapı

-0.00762 mm ila 0 mm-0.0003" ila 0"

Sertlik

Rockwell C50Rockwell C58 ila Rockwell C62Rockwell C60 ila Rockwell C64

Ölçü Birimleri

İnçMetrik

Menşe Ülke

Birleşik KrallıkAmerika Birleşik Devletleri

Şaft Çapı (C)

6 mm8 mm10 mm12 mm15 mm18 mm

₺1.904 Paket

MZ-208137

Paket

Siparişe Ekle

Özellikler

Yerleştirme Pimi Bileşeni	Pim
Yerleştirme Pimi Baş Tipi	Konik
Başlık
Çap (A)	6 mm
Yükseklik (B)	9.200 mm
Şaft Çapı (C)	6 mm
Omuz
Çap	7.000 mm
Yükseklik	0.792 mm
Toplam Yükseklik	22.000 mm
Tolerans
Baş Çapı	-0.0127 mm ila 0 mm
Şaft Çapı	-0.00762 mm ila 0 mm
Malzeme	Çelik
Sertlik	Rockwell C58 ila Rockwell C62
Montaj Kalıcılığı	Kalıcı
Montaj Türü	Presle Takma
Ölçü Birimleri	Metrik
Menşe Ülke	Birleşik Krallık

Açıklama

Bir parçaya pim, diğerine astar takarak eşleşen parçalar arasında tutarlı hizalamayı sağlayın. Bu bileşenler, kalıcı kurulum için yerine bastırılır.
