5/16" (7.94 mm) Çaplı Konik Başlı Eşleşen Yerleştirme Pimi için Delik Astar

5/16" Çaplı Konik Başlı Eşleşen Yerleştirme Pimi için Delik Astar, bir parçaya pim diğerine astar takılarak eşleşen parçalar arasında tutarlı hizalama sağlar ve kalıcı kurulum için yerine bastırılır. Bu sayfada Toplam Yükseklik ve Omuz Çapı eksenlerinde 21 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺2.156 – ₺4.926 aralığında değişir.

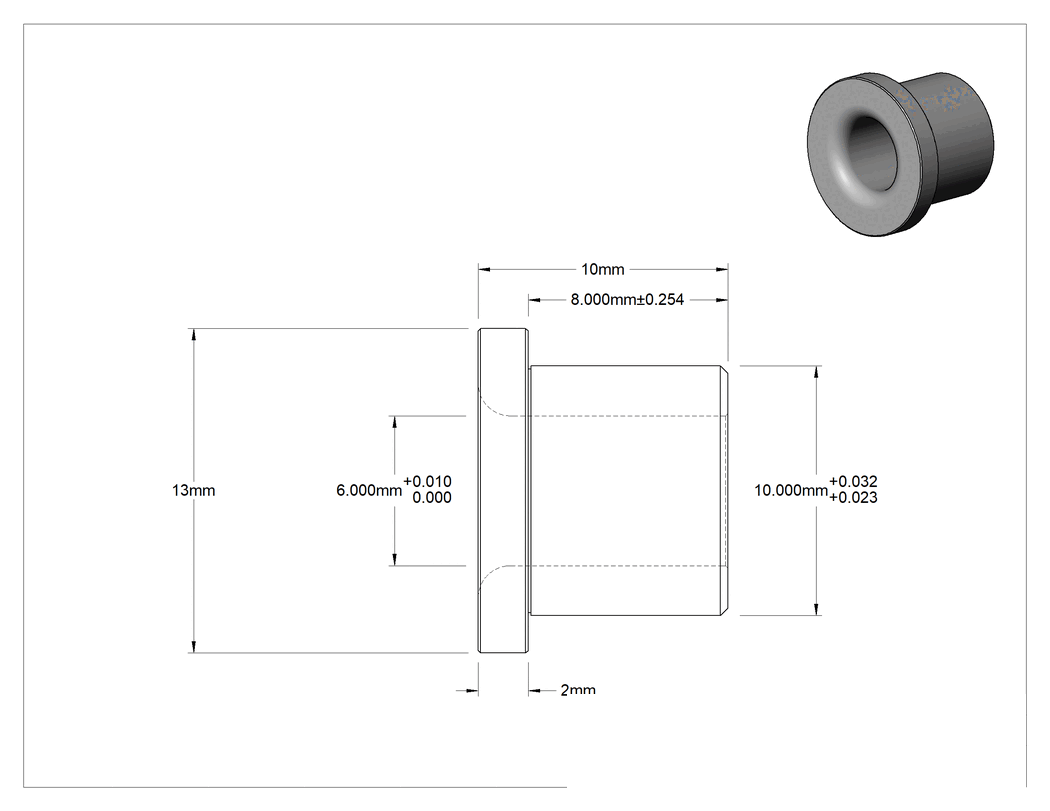

Teknik Çizim

Teknik Çizim

Toplam Yükseklik

10.000 mm12.000 mm15.000 mm0.469"0.500"0.562"0.594"0.625"0.719"0.750"0.812"

Omuz Çapı

13.000 mm15.000 mm18.000 mm22.000 mm0.563"0.625"0.750"0.875"1.000"1.125"1.500"

Omuz Yüksekliği

2.000 mm3.000 mm0.063"0.094"0.125"0.250"0.375"

Sertlik

Rockwell C50 ila Rockwell C62Rockwell C58 ila Rockwell C62Rockwell C60 ila Rockwell C64

₺3.988 Paket

MZ-208153

Paket

Siparişe Ekle

Özellikler

Yerleştirme Pimi Bileşeni	Delik Astar
Yerleştirme Pimi Baş Tipi için	Elmas, Yuvarlak
Pim Baş Çapı için	6 mm
İç Çap	6 mm

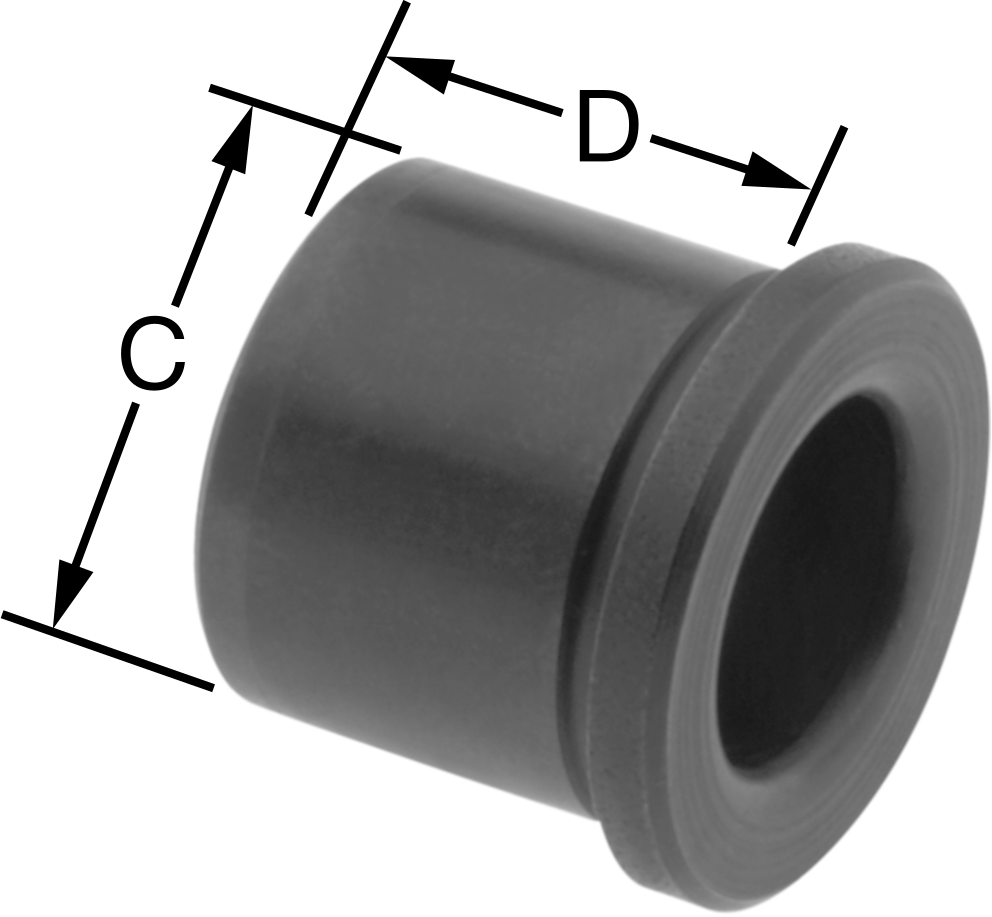

Sap
Çap (C)	10 mm
Yükseklik (D)	8 mm
Omuz
Çap	13.000 mm
Yükseklik	2.000 mm
Toplam Yükseklik	10.000 mm
Tolerans
Şaft Çapı	0.023 mm ila 0.032 mm
Sap Yüksekliği	-0.254 mm ila 0.254 mm
İç Çap	0 mm ila 0.0102 mm
Malzeme	Çelik
Sertlik	Rockwell C58 ila Rockwell C62
Montaj Kalıcılığı	Kalıcı
Montaj Türü	Presle Takma
Ölçü Birimleri	Metrik
Menşe Ülke	Birleşik Krallık

Açıklama

Bir parçaya pim, diğerine astar takarak eşleşen parçalar arasında tutarlı hizalamayı sağlayın. Bu bileşenler, kalıcı kurulum için yerine bastırılır.
